Kryo-Absperrventil

Waits verfügt über 30 Jahre Erfahrung in der Produktion und Herstellung von kryogenen Absperrventilen. Wir wurden ursprünglich 1994 in den Vereinigten Staaten gegründet und sind 2008 mit Produktionsstandorten in Tianjin und Wenzhou in China vertreten. Das kryogene Absperrventil ist eines unserer beliebtesten Produkte, das für Anwendungen bei arktischen Temperaturen entwickelt wurde und komplexe Arbeitsbedingungen bewältigen kann.

Anfrage absenden

Produktbeschreibung

Das kryogene Kugelventil ist für Anwendungen mit extrem niedrigen Temperaturen konzipiert, die häufig in Industrien zu finden sind, in denen Flüssigerdgas (LNG), flüssiger Stickstoff und andere kryogene Flüssigkeiten verarbeitet werden.
Dieses Ventil verfügt über eine verlängerte Haube für eine gute Isolierung und um ein Einfrieren des Schafts zu verhindern. Es besteht vollständig aus Edelstahl und anderen kryogenen Materialien und gewährleistet Haltbarkeit und reibungslosen Betrieb auch bei Temperaturen von bis zu -196 °C.
Das kryogene Kugelventil verfügt außerdem über präzise Drosselfunktionen und einen Dichtungsmechanismus, die für die Aufrechterhaltung der Kontrolle und Sicherheit in anspruchsvollen kryogenen Umgebungen unerlässlich sind. Waits legt großen Wert auf Qualität und bietet Ihnen gleichzeitig wettbewerbsfähige Preise.

Implementierungsstandards

Designstandards	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flanschnormen	ASME B16.10, ASME B16.25, ASME B16.5
Verbindungsmethoden	RF, RTJ, BW
Prüfung und Abnahme	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Strukturlänge	ASME B16.10,
Druck- und Temperaturwerte	ASME B16.34、
Feuerfestigkeitstest	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Size	NPS 2″ ~ NPS 24″ DN50 ~ DN600
Druckbereich	CL150~ CL1500 PN10~ PN250
Temperaturbereich	；-196°C ~ +150°C
Anwendungsbereich	Hauptsächlich verwendet in Ethylen, Flüssigerdgasanlagen, Erdgas-LPG, LNG-Lagertanks, Empfangsbasen und Satellitenstationen, Luftzerlegungsanlagen, Anlagen zur petrochemischen Restgastrennung, flüssigem Sauerstoff, flüssigem Wasserstoff, flüssigem Stickstoff und flüssigem Argon
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper/Ventildeckel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilplatte/Ventilsitz	F316/F304+HF
Ventilschaft	F6A F304 F316 F51 F53 Monel K500
Ventilschaftmutter	Kupferlegierung
Verpackung	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Leistungsmerkmale

1. Die mit dem Medium in Berührung kommenden Ventilteile werden vor der Endbearbeitung gemäß den Anforderungen der Spezifikation streng kryogen behandelt und können der durch Temperaturänderungen verursachten Ausdehnung und Kontraktion standhalten, und die Struktur des Ventilsitzes wird dadurch nicht dauerhaft verformt Temperaturänderungen;
2. The cryogenic globe valve adopts a long-necked bonnet structure that can protect the stuffing box;
3. Es wird eine Torstruktur eingeführt, die unabhängig von Temperaturschwankungen eine zuverlässige Abdichtung aufrechterhalten kann.
4. Der obere Dichtsitz ist mit einer Kobalt-Chrom-Wolframkarbid-Struktur verschweißt;
5. Der Ventilsitz und die Tordichtfläche sind mit einer Kobalt-Chrom-Wolframkarbid-Struktur verschweißt;
6. Die Druckentlastungslochstruktur wird verwendet, um einen abnormalen Druckanstieg im mittleren Hohlraum zu verhindern, und die Position des Druckentlastungslochs hängt von der Ventilstruktur ab;
7. Die Oberfläche des Ventilschafts ist nitriert und gehärtet, um zu verhindern, dass Oberflächenkratzer während des Öffnungs- und Schließvorgangs des kryogenen Kugelventils die Leistung beeinträchtigen.
8. Die Packung kann entsprechend den Anforderungen des Benutzers als leckagearme Packung ausgewählt werden, um sicherzustellen, dass die Leckage an der Ventilpackung den Umweltschutzanforderungen entspricht. Darüber hinaus können wir auch Schweißmuffen nach Kundenwunsch liefern.

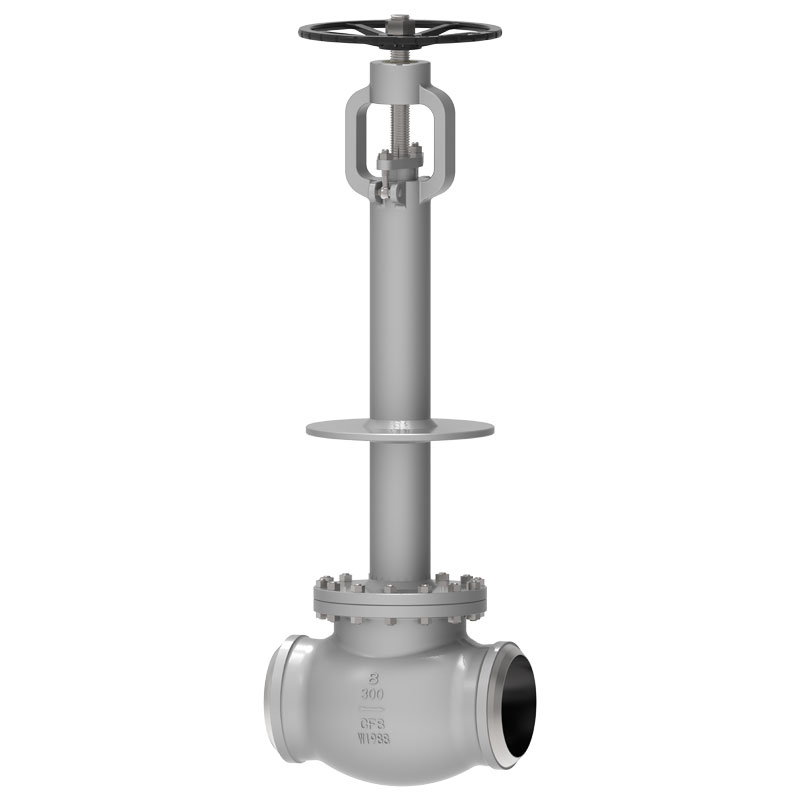

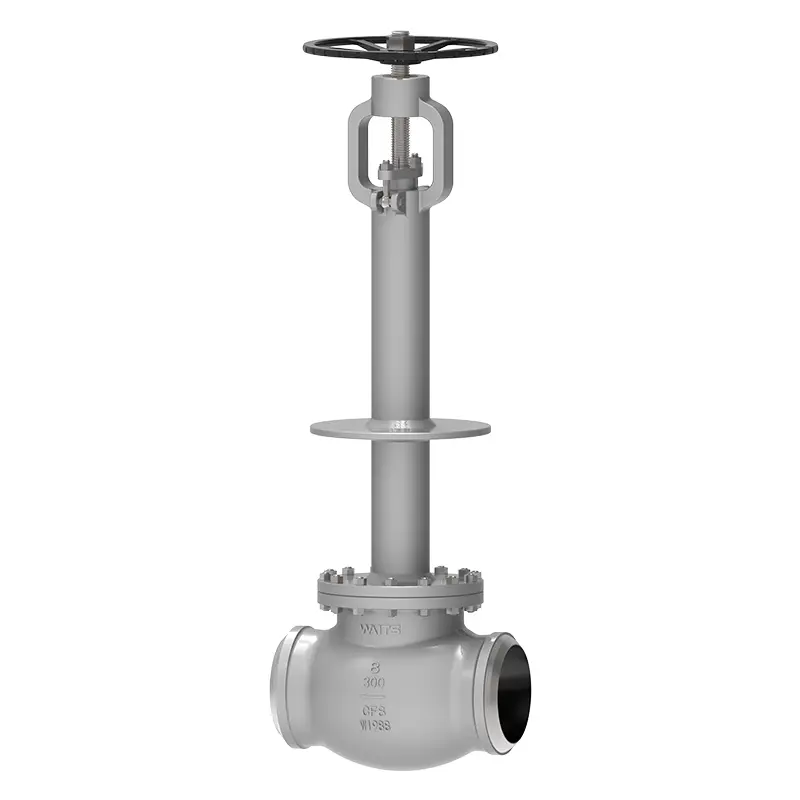

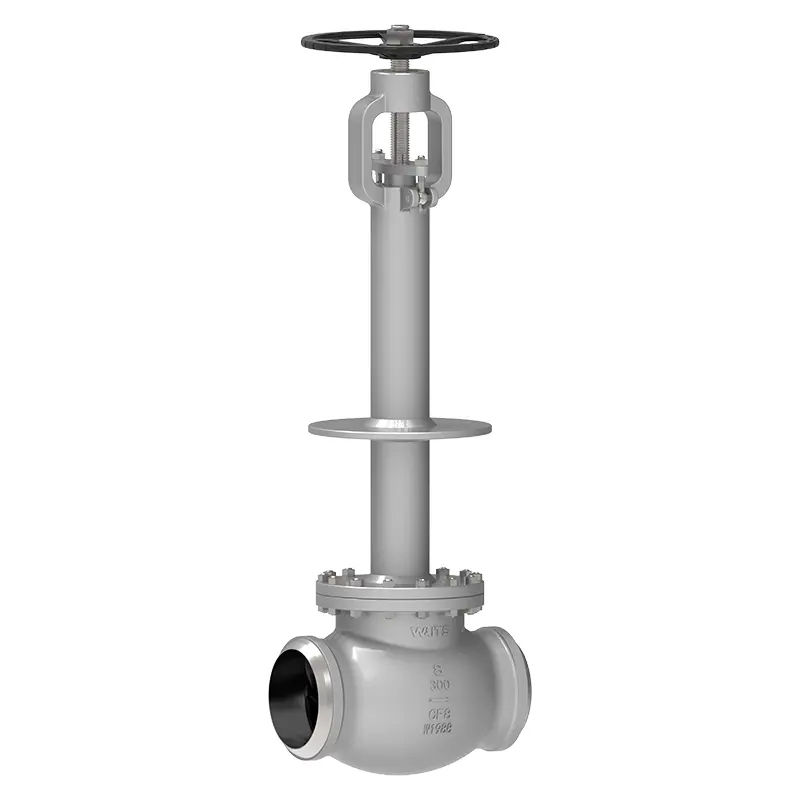

Cryogenic Globe Valve
