Kryogenes Seitenstuhlventil

Wenn Sie auf der Suche nach kryogenen, kryogenen Seitenkugelventilen mit leistungsstarken Seiten sind, können Waits Ihren Anforderungen entsprechen. Wir sind ein großer Ventilintegrationslieferant, der 1994 in den USA gegründet wurde, 2008 in China eingetreten ist und Produktionsgrundlagen in Tianjin und Wenzhou haben. Wir verfügen über eine reichhaltige Branchenerfahrung und halten mit The Times Schritt und führen aktiv die Top -Technologie- und Produktionsanlagen der Branche ein, um die Produktqualität zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Das kryogene Seiteneingangskugelventil eignet sich für Arbeitsbedingungen mit Temperatur von bis zu -196 ° C und ist in Flüssiggas, Flüssiggas, Lufttrennung und anderen kryogenen Industrien weit verbreitet. In der Produktion wenden wir internationale fortschrittliche Technologie an und verwenden Lippenversiegelungsring, um das Ventil mit einer hervorragenden Versiegelungsleistung in der Anwendung zu halten. Gleichzeitig kann diese Reihe von Ventilen die Online -Wartung realisieren.

Implementierungsstandards

Designstandard	API 6d, BS 6364
Endverbindung	RF, RTJ, BW
Inspektion & Test	API 598 & BS 6364
Von Angesicht zu Angesicht	ASME B16.10
Druck- und Temperaturniveau	ASME B16.34
Feuer sicher	Feuer 6fa, Feuer 607
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	1/2 "-28", DN15-DN700
Druckbewertung	Klasse 150-2500, PN10-PN420
Betriebstemperatur	-196 ° C ~ 150 ° C.
Anwendungsbereich
Operator	Hebel, Zahnrad, elektrisch, pneumatisch
Körpermaterial	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L usw.
Ball	A182 F304/F304L/F316/F316L+NI60
Ventilsitzstützring	A182 F304/F304L/F316/F316L/STL Overlay
Ventilsitzeinsatz	Pctfe
Ventilstiel	XM-19, GR660 TY2/HT

Leistungsfunktionen

Schlüsseldesigns und -technologien im kryogenen Seiteneingangsballventil:
● Lippenversiegelung + Packungsdosia des Ventilstammes kann die Verpackungsmenge reduzieren.
● Finite -Element -Assistentes Design wird verwendet, um die optimale Wandstärke der verlängerten Ventilabdeckung zu erhalten, um den besten Kühlungseffekt zu gewährleisten.
● Das Design der erweiterten Ventilabdeckung erhöht den Kühlbereich und verbessert den Kühlungseffekt.
● Das Tropfplattendesign erhöht den Kühlbereich und verhindert das Einfrieren. Effektiv verhindert, dass das kondensierte Wasser auf den Ventilkörper tropft.
● Lippenversiegelung + Dichtung Die Doppeldichtung wird auf die Körperabdeckungsverbindung eingestellt, um Leckagen zu vermeiden.
● Der Ventilsitz nimmt die DIB-2-Struktur an, die sicherstellen kann, dass der Druck im mittleren Hohlraum stabil auf die angegebene Seite freigegeben wird, wenn der Druck die Grenze überschreitet.
● Die Ventilsitzdichtung ist eine Lippensee-Struktur, die sowohl die elastische Kompensation der Feder als auch die elastische Dichtungsleistung von PTFE mit niedriger Temperatur aufweist und bei niedrigen Temperaturen einen hervorragenden Versiegelungseffekt gewährleistet.
● Die Ventilsitzdichtungsfläche ist CTFE importiert, die bei ultra-niedrigen Temperaturen immer noch eine gute Elastizität aufweist, um sicherzustellen, dass die Siegel nicht ausfällt.
● Das Design der erweiterten Motorhaube und des langen Griffstruktur sorgt für eine bessere Koaxialität des Ballgriffs, des Ventilstamms und der Motorhaube und des empfindlicheren Umschusses.
● Alle Befestigungselemente, die mit niedrigen Temperaturen in Kontakt sind, sind vollständig eingefädelt.
● Die Oberfläche der Kugel ist verhärtet, um sicherzustellen, dass sie bei niedrigen Temperaturen nicht zerkratzt wird.

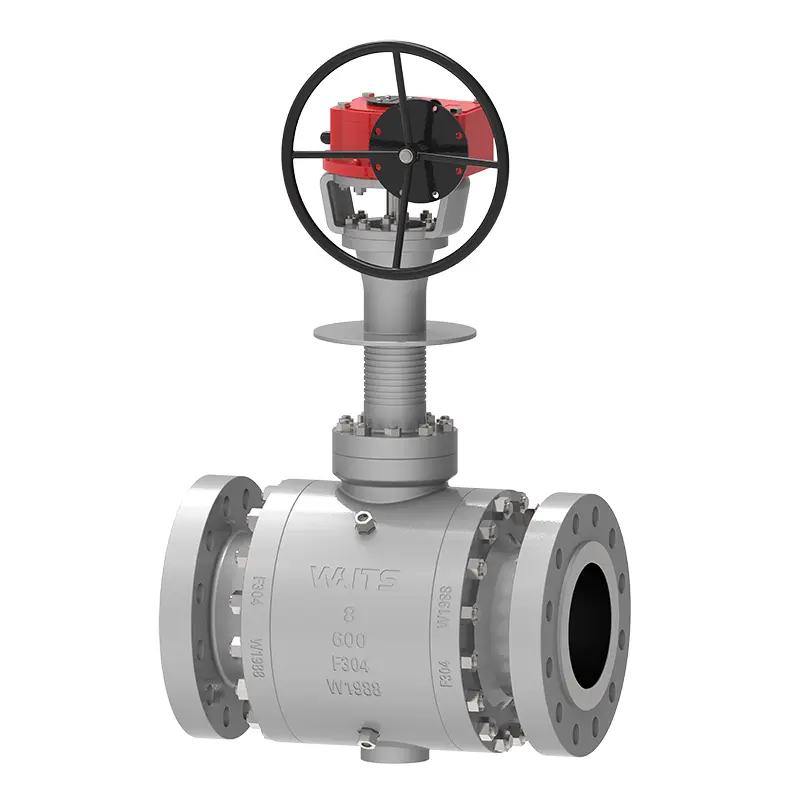

Cryogenic Side Entry Ball Valve
