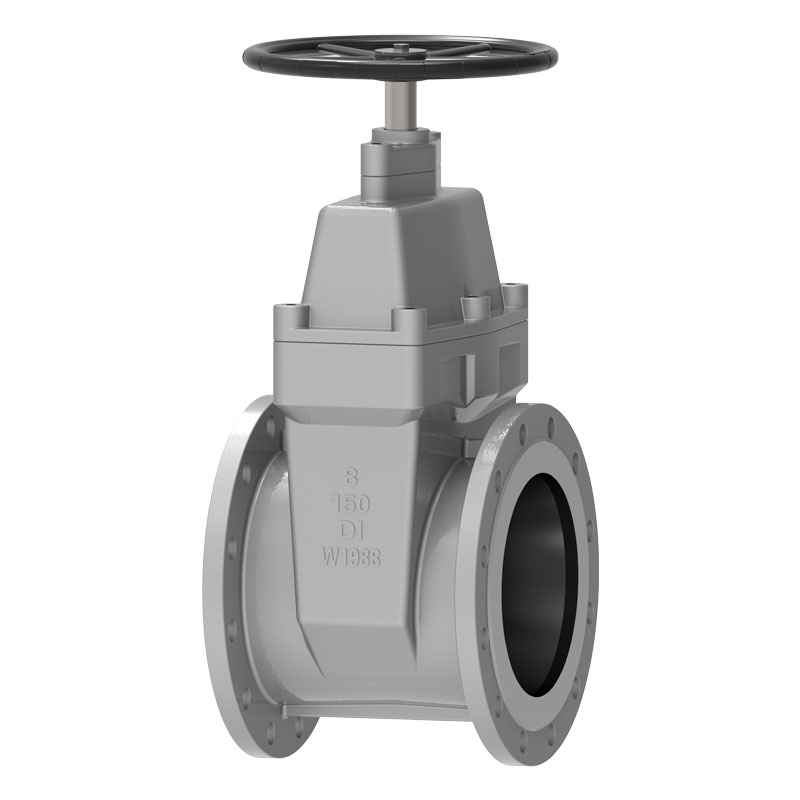

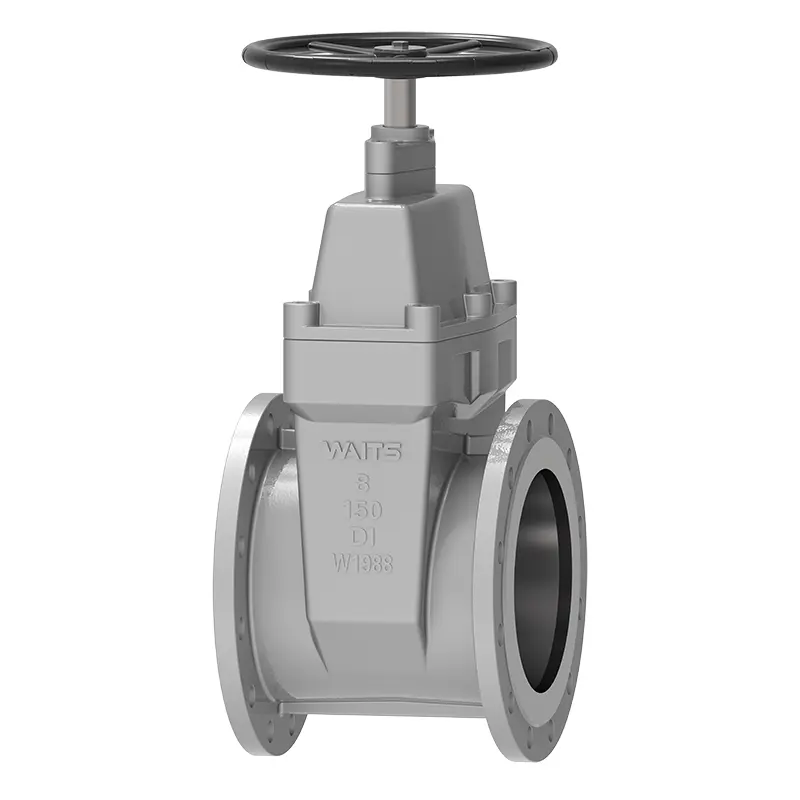

Absperrschieber mit elastischem Flanschende

Waits ist Ihre gute Wahl für hochwertige und kostengünstige Absperrschieber mit elastischem Flanschende. Wir wurden 1994 in den Vereinigten Staaten gegründet und sind ein großer Ventilhersteller und integrierter Lieferant. Im Jahr 2008 gründeten wir eine Niederlassung in China und richteten unseren globalen Hauptsitz in Wenzhou ein. Dieser Absperrschieber verfügt über eine hervorragende Dichtleistung und Haltbarkeit, ist für eine Vielzahl von Flüssigkeiten geeignet und wird in Wasserversorgungs- und Abwasseraufbereitungsanlagen sehr geschätzt.

Anfrage absenden

Produktbeschreibung

Waits verfügt über 30 Jahre Erfahrung in der Ventilherstellung. Wir wissen, dass Produkte neben günstigen Preisen auch eine perfekte Qualität benötigen, um sich auf dem Markt durchzusetzen.
Unser elastischer Sitzschieber mit Flanschende ist für die Durchflusskontrolle und Isolierung in verschiedenen Flüssigkeitssystemen konzipiert. Es verfügt über einen elastischen Ventilsitzmechanismus, um eine dichte Dichtleistung zu gewährleisten und ist nicht anfällig für Leckagen. Gleichzeitig ist die Gesamtkonstruktion robust und zuverlässig und kann sich an mittlere Druck- und Temperaturbedingungen anpassen, ohne die Leistung bei der Arbeit zu beeinträchtigen.
Dieser Absperrschieber ist in der Industrie weit verbreitet und kommt häufig in der Wasserversorgung, der Abwasseraufbereitung und anderen industriellen Anwendungen zum Einsatz.

Implementierungsstandards

Designstandards	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Flanschnormen	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Verbindungsmethoden	RF
Prüfung und Abnahme	API598, DIN 3230, EN 12569
Strukturlänge	ASME B16.10, DIN3352-F4/F5, EN 558-1
Druck- und Temperaturniveaus	ASME B16.34、
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 2″ ~ NPS 64″ DN50 ~ DN1600
Druckbereich	CL125~ CL300 PN10~ PN64
Temperaturbereich	；-10°C ~ +100°C
Anwendungsbereich	Leitungswasser, Abwasser, Bauwesen, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textilien, Elektrizität, Schiffbau, Metallurgie, Energiesystem usw.
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper/Ventildeckel	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilplatte/Ventilsitz	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Ventilschaft	F6A F304 F316 F51 F53 Monel K500
Ventilschaftmutter	Kupferlegierung
Verpackung	Flexible Graphit-, Graphit-Asbest-Packung, Polytetrafluorethylen...

Leistungsmerkmale

1. Ventilsitz mit flachem Boden
Nachdem der herkömmliche Absperrschieber mit Wasser gewaschen wurde, sammeln sich Fremdkörper wie Steine, Holzklötze, Zement, Papierreste und Schmutz in der Nut an der Unterseite des Ventils an, was leicht zu Undichtigkeiten führen kann. Die Unterseite des elastischen Sitzschiebers am Flanschende weist die gleiche flache Bodenkonstruktion wie die Wasserleitung auf, so dass es nicht leicht zu einer solchen Ansammlung von Schmutz kommt, sodass die Flüssigkeit reibungslos fließen kann.
2. Gesamte Gummikapselung
Verwenden Sie hochwertigen Gummi für die gesamte interne und externe Gummiverkapselung, führen Sie aktiv fortschrittliche Gummivulkanisierungstechnologie in der Branche ein, genaue Größe, zuverlässige Verbindung, nicht leicht abzufallen und gutes elastisches Gedächtnis.
3. Korrosionsbeständigkeit
Pulverbeschichtung mit Epoxidharz kann Korrosion und Rost des Ventilkörpers verhindern und ist besser für Abwassersysteme geeignet. 4. Nicht leicht zu brechen
In der Vergangenheit konnten herkömmliche Absperrschieber aus Gusseisen leicht zerbrechen, wenn sie von Fremdkörpern getroffen, kollidiert oder blockiert wurden. Der Körper des elastischen Sitzschiebers am Flanschende ist durch Sphäroguss ersetzt, was eine gewisse Festigkeitsgarantie bietet.
5. Drei „O“-Typen
Der Ventilschaft verfügt über ein Dichtungsdesign mit drei „O“-Ringen, das den Reibungswiderstand beim Öffnen und Schließen verringern, das Austreten von Wasser verringern und die Dichtung ersetzen kann, ohne das Wasser zu stoppen.
6. Fördert das Trinken
Da die Innenseite des Ventilkörpers mit ungiftigem Epoxidharz beschichtet ist, sind die Innen- und Außenflächen des Absperrschiebers vollständig mit Gummi bedeckt und es entsteht weder Rost noch Korrosion, sodass er zum Trinken verwendet werden kann.
7. Ventilkörper aus Präzisionsguss
Der Ventilkörper ist präzisionsgegossen und weist präzise geometrische Abmessungen auf. Es besteht kein Grund zur Sorge, dass die Dichtleistung beeinträchtigt wird.
8. Geringes Gewicht
Duktiler Guss hat nicht nur eine gewisse Festigkeit, sondern wiegt auch etwa 20 bis 30 % weniger als herkömmliche Absperrschieber.
