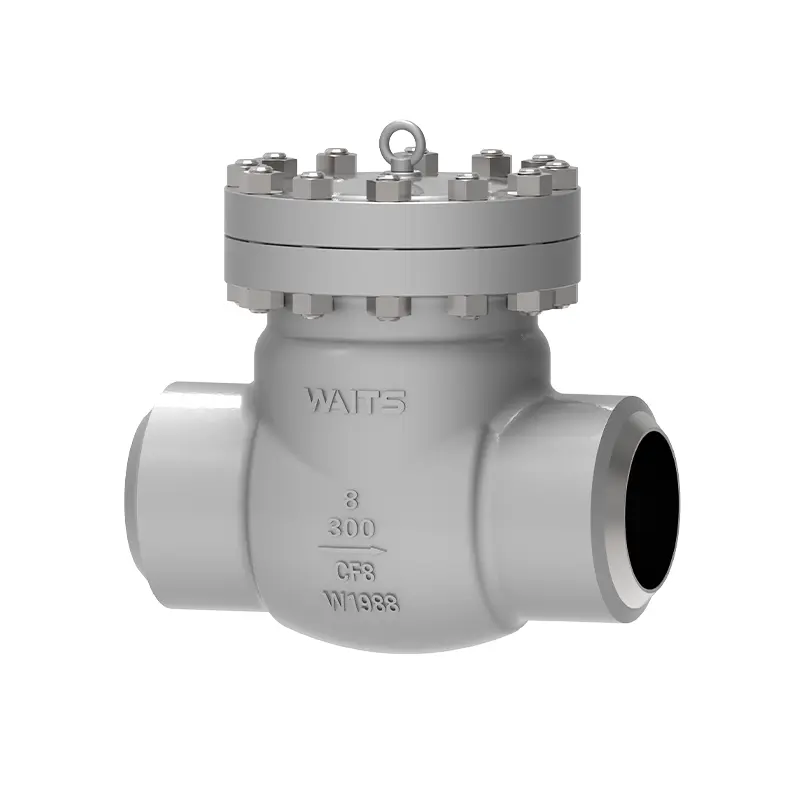

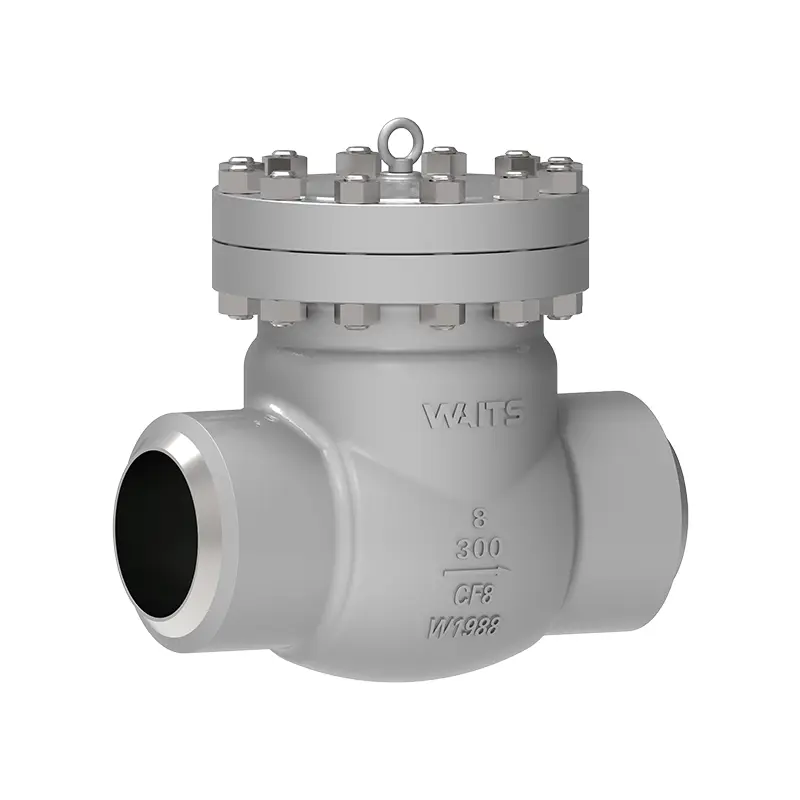

Kryogenes Rückschlagventil

Das kryogene Rückschlagventil ist ein hochwertiges Produkt von Waits Valve und wir können Ihnen einen wettbewerbsfähigen Preis und ein hohes Preis-Leistungs-Verhältnis bieten. Dieses Produkt wird in Saudi-Arabien, den Vereinigten Arabischen Emiraten, Kuwait und der nördlichen Region gut eingesetzt. Wir hoffen, langfristige Kooperationsbeziehungen mit mehr Kunden aufzubauen und eine Win-Win-Zukunft zu schaffen.

Anfrage absenden

Produktbeschreibung

Das kryogene Rückschlagventil wird im Managementsystem von Geräten zur Lagerung und zum Transport kryogener Flüssigkeiten verwendet, um den Rückfluss kryogener Medien zu verhindern. Es zeichnet sich durch flexibles Schalten und zuverlässige Abdichtung aus.
Fließt das Medium in die vorgegebene Richtung, wird der Ventilteller durch die Kraft des Mediums geöffnet; Wenn das Medium zurückfließt, werden aufgrund des Eigengewichts des Ventiltellers und der Reaktionskraft des Mediums der Ventilteller und die Ventilsitzdichtfläche dicht geschlossen, wodurch der Zweck erreicht wird, den Rückfluss des Mediums zu verhindern.
Anwendbare Medien: Methan, Flüssigerdgas, Hexen, Kohlendioxid, flüssiges Ammoniak, flüssiger Sauerstoff, flüssiger Stickstoff, flüssiger Wasserstoff und andere kryogene Medien.

Implementierungsstandards

Designstandards	BS1868, API602, ASME16.34
Flanschnormen	ASME B16.10, ASME B16.25, ASME B16.5
Verbindungsmethoden	RF, RTJ, BW
Prüfung und Abnahme	API598, API6D,
Strukturlänge	ASME B16.10,
Druck- und Temperaturwerte	ASME B16.34、
Feuerfestigkeitstest	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 2″ ~ NPS 24″ DN50 ~ DN600
Druckbereich	CL150~ CL500 PN10~ PN250
Temperaturbereich	；-196°C ~ +150°C
Anwendungsbereich	Hauptsächlich verwendet in Ethylen, Flüssigerdgasanlagen, Erdgas-LPG, LNG-Lagertanks, Empfangsbasen und Satellitenstationen, Luftzerlegungsanlagen, Anlagen zur petrochemischen Restgastrennung, flüssigem Sauerstoff, flüssigem Wasserstoff, flüssigem Stickstoff, flüssigem Argon,
Fahrmodus
Ventilkörper/Ventildeckel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilplatte/Ventilsitz	F316/F304+HF
Ventilschaft	F6A F304 F316 F51 F53 Monel K500
Ventilschaftmutter	Kupferlegierung
Verpackung	Flexible Graphit-, Graphit-Asbest-Packung, Polytetrafluorethylen...

Leistungsmerkmale

1. Geringer Flüssigkeitswiderstand.
2. Das kryogene Rückschlagventil kann horizontal oder vertikal installiert werden.
3. Vorbehandlung von Teilen mit flüssigem Stickstoff bei niedriger Temperatur.
4. Der Ventildeckel verfügt über einen Bolzenventildeckel, einen Schweißventildeckel und einen druckselbstspannenden Ventildeckel.
