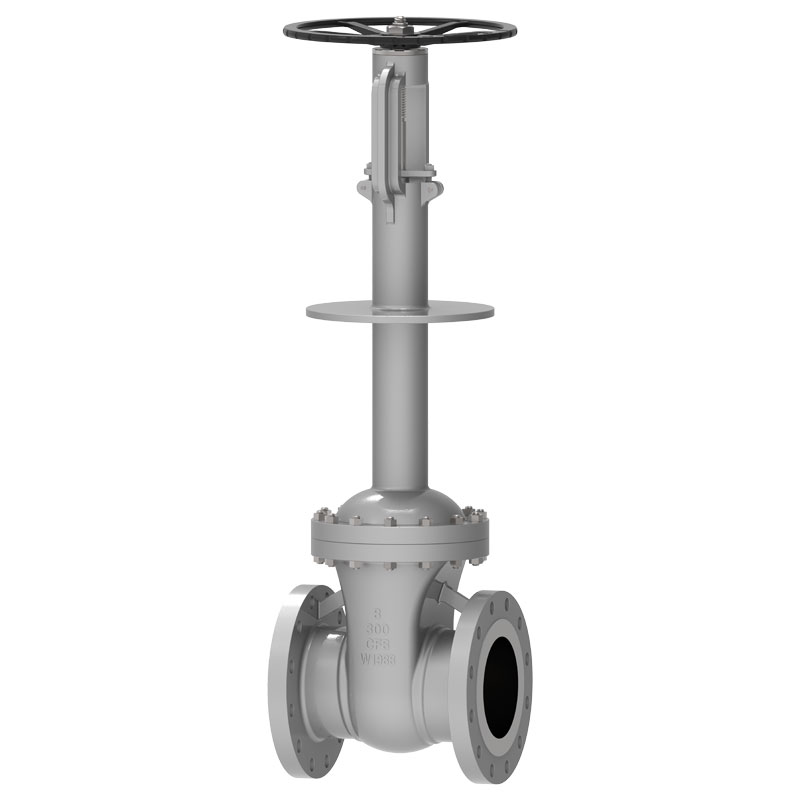

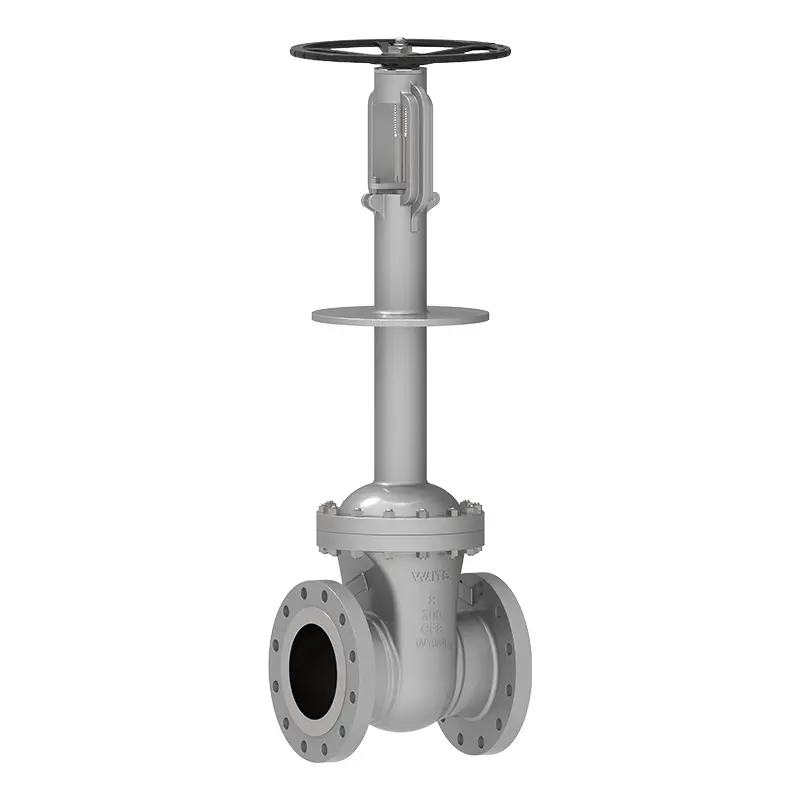

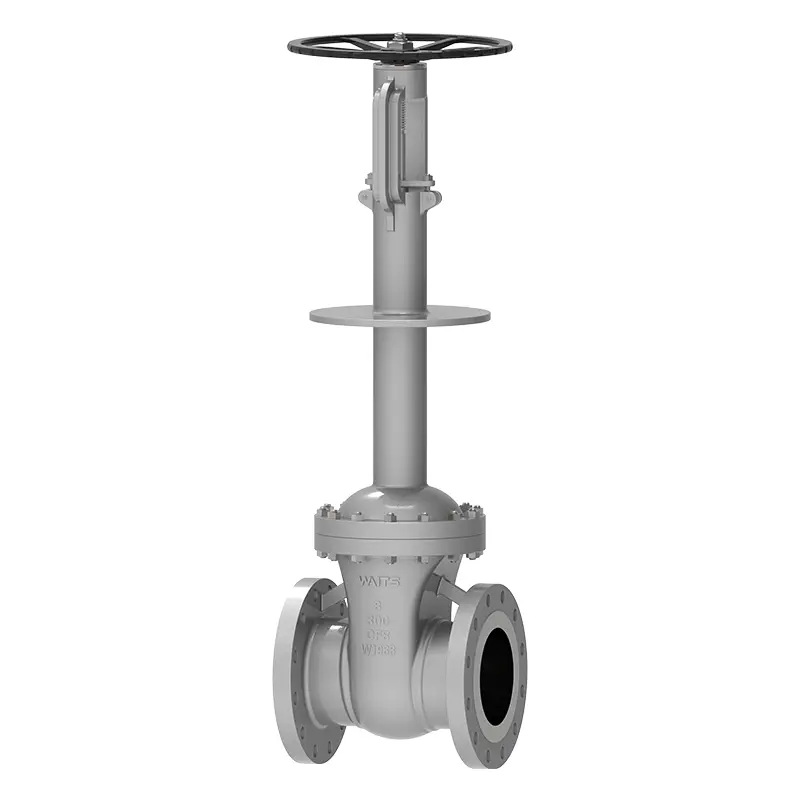

Kryo-Absperrschieber

Waits ist ein großer Anbieter von Ventilintegrationen. Kryo-Absperrschieber sind eines unserer Produkte. Wir verfügen über eine eigene Produktionsbasis und der globale Hauptsitz befindet sich in Wenzhou, China. Die Produktionsmaterialien der Produkte werden sorgfältig ausgewählt und können wettbewerbsfähige Preise bieten. Sie werden in Saudi-Arabien, den Vereinigten Arabischen Emiraten, Kuwait und der nördlichen Region gut eingesetzt und können komplexe Arbeitsbedingungen bewältigen.

Anfrage absenden

Produktbeschreibung

Der kryogene Absperrschieber arbeitet normalerweise bei einer Temperatur unter -40 °C und wird hauptsächlich in Ethylen-, Flüssigerdgas-, Erdgas-LPG-, LNG-Lagertanks, Empfangsbasen und Satellitenstationen, Luftzerlegungsanlagen, petrochemischen Restgas-Trennanlagen, flüssiger Sauerstoff, flüssiger Wasserstoff, flüssiger Stickstoff, flüssiges Argon, kryogene Lagertanks und Tankwagen für Kohlendioxid, Anlagen zur Herstellung von Sauerstoff durch Druckwechseladsorption usw.

Implementation Standards

Designstandards	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flanschnormen	ASME B16.10, ASME B16.25, ASME B16.5
Verbindungsmethoden	RF, RTJ, BW
Prüfung und Abnahme	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Strukturlänge	ASME B16.10,
Druck- und Temperaturwerte	ASME B16.34、
Feuerfestigkeitstest	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 2″ ~ NPS 24″ DN50 ~ DN600
Druckbereich	CL150~ CL1500 PN10~ PN250
Temperaturbereich	；-196°C ~ +150
Anwendungsbereich	Hauptsächlich verwendet in Ethylen, Flüssigerdgasanlagen, Erdgas-LPG, LNG-Lagertanks, Empfangsbasen und Satellitenstationen, Luftzerlegungsanlagen, Anlagen zur petrochemischen Restgastrennung, flüssigem Sauerstoff, flüssigem Wasserstoff, flüssigem Stickstoff und flüssigem Argon
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper/Ventildeckel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilplatte/Ventilsitz	F316/F304+HF
Ventilschaft	F6A F304 F316 F51 F53 Monel K500
Ventilschaftmutter	Kupferlegierung
Verpackung	Flexible Graphit-, Graphit-Asbest-Packung, Polytetrafluorethylen...

Leistungsmerkmale

1. Alle Teile des kryogenen Absperrschiebers, die mit dem Medium in Berührung kommen, werden vor der Fertigstellung streng gemäß den Anforderungen der Spezifikation kryogen behandelt, um sicherzustellen, dass die Teile der durch Temperaturänderungen verursachten Ausdehnung und Kontraktion vollständig standhalten können, und die Struktur des Ventilsitzes wird dies tun sich aufgrund von Temperaturschwankungen nicht dauerhaft verformen;
2. Es wird eine Ventildeckelstruktur mit langem Hals verwendet, die die Stopfbuchse schützen kann.
3. Die Torstruktur wird durch Temperaturschwankungen nicht beeinträchtigt und kann Stabilität und Abdichtung aufrechterhalten. Insbesondere werden elastische Tore und offene Tore übernommen;
4. Der obere Dichtsitz besteht aus einer Kobalt-Chrom-Wolframkarbid-Umhüllungsstruktur, um zu verhindern, dass sich die Edelstahlmaterialien gegenseitig beißen.
5. Struktur der Ventilsitz- und Schieberdichtfläche: Kobalt-Chrom-Wolframkarbid-Beschichtung;
6. Die Druckentlastungslochstruktur kann einen abnormalen Druckanstieg im mittleren Hohlraum verhindern. Die Position der Druckentlastungsbohrung hängt von der Ventilkonstruktion ab. Es kann auf dem Ventilsitz oder auf der Schieberplatte angebracht und mit dem Ventileinlassende verbunden werden.
7. Die Oberfläche des Ventilschafts ist nitriert und gehärtet, um zu verhindern, dass Oberflächenkratzer beim Öffnen und Schließen des Ventils die Dichtleistung beeinträchtigen.
8. Kundenspezifische Auswahl: Die Packung kann entsprechend den Anforderungen des Benutzers als leckagearme Packung ausgewählt werden, um sicherzustellen, dass die Leckage an der Ventilpackung den Umweltschutzanforderungen entspricht. Geschweißte Muffen können je nach Benutzeranforderungen bereitgestellt werden. Je nach Bedarf können Isolierplatten (Tropfplatten) vorgesehen werden.
