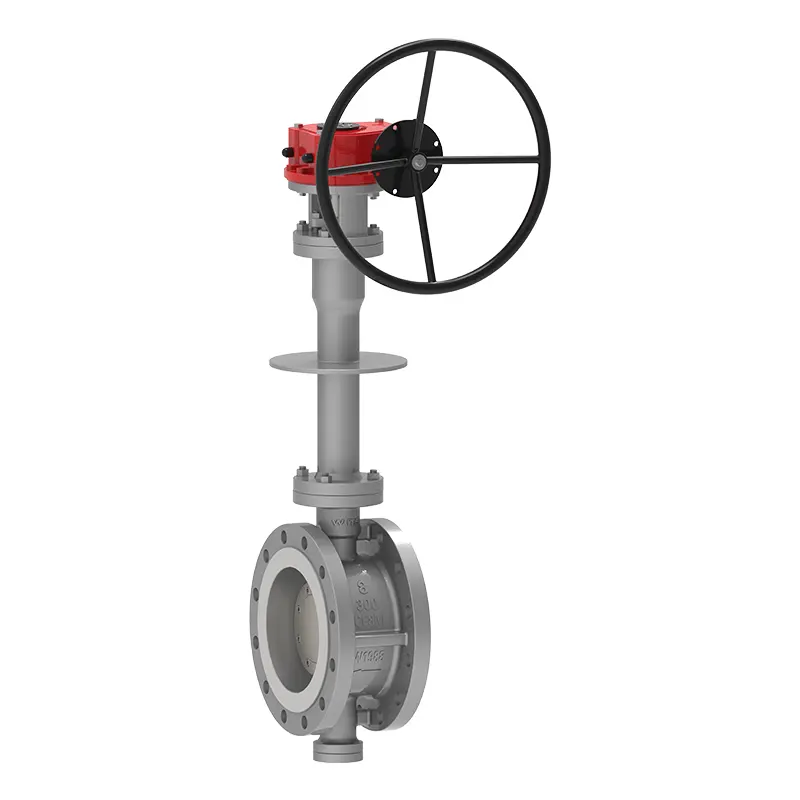

Kryogenes Seiteneingangsschmetterlingventil

Das von Waits erzeugte kryogene Seiteneingangsventil besteht aus hochwertigen Rohstoffen und wurde während des gesamten Prozesses qualitativ kontrolliert. Es hat eine hervorragende Leistung und eine hohe Kostenleistung. Dieses Ventil kann extrem niedrige Temperaturen bewältigen und ist für komplexere Arbeitsbedingungen geeignet. Wir haben 30 Jahre Erfahrung in der Ventilherstellung und halten Pionierarbeit und innovativ. Wir hoffen, eine langfristige Zusammenarbeit mit mehr Kunden zu haben.

Anfrage absenden

Produktbeschreibung

Das kryogene Nebeneingangs-Schmetterlingsventil ist ein langjähriges, energiesparendes Schmetterlingsventil, das von Waits neu entwickelt wurde. Es besteht aus Ventilkörper, Schmetterlingsplatten, Dichtring, Getriebemechanismus und anderen Hauptkomponenten. Seine Struktur verwendet zweidimensionales oder dreidimensionales exzentrisches Prinzipentwurf und wendet neue Technologien an, die mit elastischen Siegel oder harten und weichen Mehrebenensiegel kompatibel sind, wodurch das Drehmoment reduziert wird, wenn das Schmetterlingsventil in Betrieb ist, mehr Anstrengung und Energie spart. Eine solche Konstruktions- und Prozessauswahl kann auch die allgemeine Korrosionsbeständigkeit, Hochtemperaturfestigkeit und Verschleißfestigkeit des Schmetterlingsventils gewährleisten.

Implementierungsstandards

Designstandard	API 609, BS 6364
Flanschstandard	ASME B16.25 (BW)
Feuer sicher	Feuer 6fa
Endverbindung	Doppelflansch, BW, Wafer, Lug usw.
Inspektion & Test	API 598 & BS 6364
Akzeptanz von Niedertemperatur -Test	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Von Angesicht zu Angesicht	API 609, ASME B16.10 und 558
Druck- und Temperaturniveau	ASME B16.34
Niedriger Leckagestandard	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	3 "-52", DN80-DN1300
Druckbewertung	Klasse 150-900, PN16-PN160
Betriebstemperatur	-196 ° C ~ 150 ° C.
Anwendungsbereich
Operator	Zahnrad, elektrisch, pneumatisch, nackter Stiel usw.
Körpermaterial	A351 CF3, CF8, CF3M, CF8M usw.
Ventilplatte	A351 CF3, CF8, CF3M, CF8M usw.
Ventilsitz	Edelstahl + stl; Edelstahl + Graphit
Ventilstiel	XM-19, GR660 TY2/HT

Leistungsfunktionen

1. Das kryogene Nebeneintritts -Schmetterlingsventil nimmt doppelte Kegel- und kleine Exzentrizitätsdesign an: Das Drehmoment erreicht den führenden Inlandsniveau (40% ~ 60% der Kollegen), und die passenden elektrischen und pneumatischen Preise sind sehr vorteilhaft;
2. Der Ventilsitz und der Versiegelungsring können online durch ein Wartungsfach ausgetauscht werden: Der Ventilsitz und der Dichtungsring sind getrennt, und das Ventil verfügt über einen Inspektionsanschluss für eine einfache Wartung und den Austausch.
3. Die obere und untere Doppelschlüssel der Ventilplatte und des Ventilstiels können sicherstellen, dass sie bei niedrigen Temperaturen nicht stecken bleiben und gleichzeitig das Anti-Flocken-Design der API 609 treffen.
4. Das Ventildrehmoment ist klein: Die Dichtfläche liegt nahe an Null -Verschleiß, was die Lebensdauer des Ventils verlängert;
5. Es hat eine Vielzahl von Anwendungen und kann für ultra-niedrige Temperaturgeräte wie LNG, Propylen und Ethylen verwendet werden.
6. Gute Versiegelungsleistung: Die Leckage bei normaler Temperatur beträgt API598 und die Leckage bei niedriger Temperatur beträgt 1/3 BS6364. Erfüllen Sie die positiven und umgekehrten Dichtungsanforderungen von BS6364 bei niedrigen Temperaturen;
7. Der Ventilkörper- und Ventilsitz sind separate Komponenten: Der Ventilsitz und der Dichtungsring können aus verschiedenen Materialien bestehen, um die Arbeitsbedingungen zu erfüllen.
8. Drei Exzentrizitäten: Die Mittellinie der Welle weicht von der Mittellinie der Versiegelungsfläche ab, die Mittellinie der Welle weicht leicht von der Mittellinie der Rohrleitung ab, und die Mittellinie der Ventilkörperdichtungsfläche (schräge Kegel) bildet eine Winkelposition mit der Mittellinie der Pipeline;

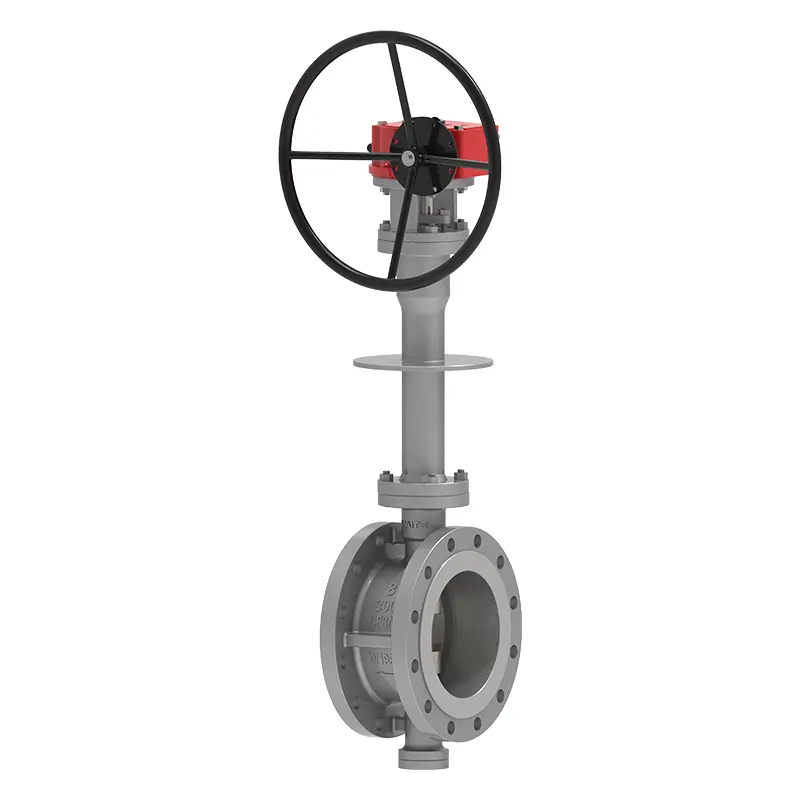

Cryogenic Side Entry Butterfly Valve
