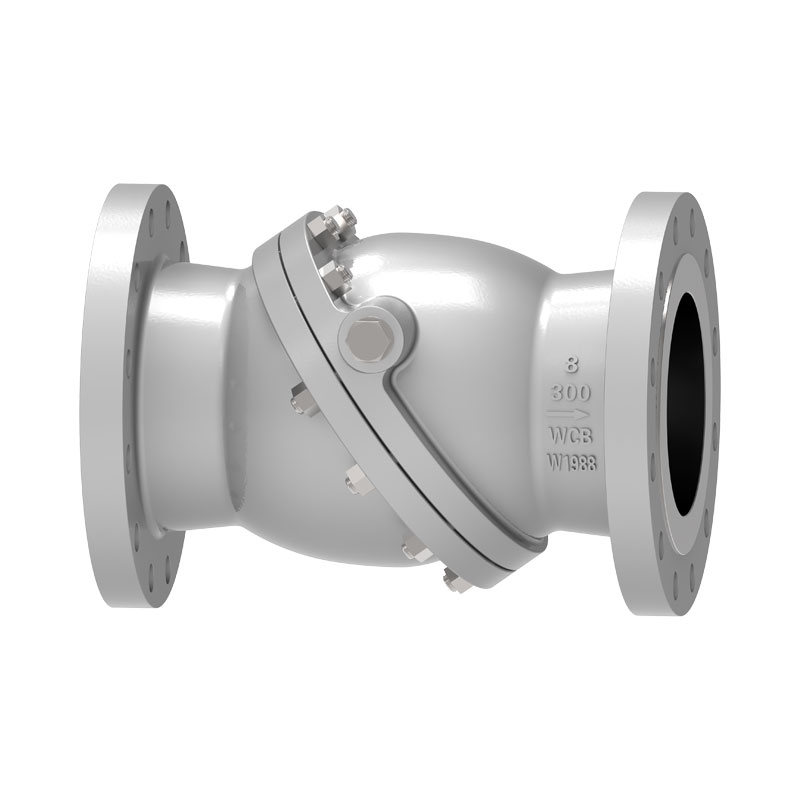

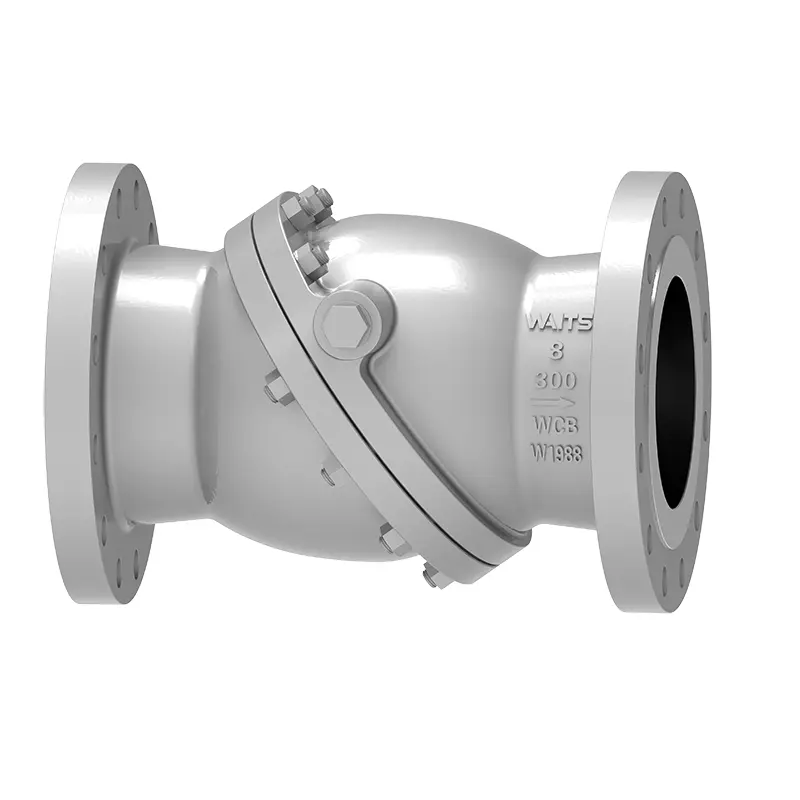

Schrägscheiben-Rückschlagventil

Das Schrägscheiben-Rückschlagventil ist ein hochwertiges und langlebiges Produkt von Waits Valve. Als professioneller Ventilhersteller halten unsere Technologie und Produktionsanlagen in Echtzeit mit dem fortgeschrittenen Niveau der Branche Schritt. Nach der Aktualisierung und vollständigen Inspektion kann das Produkt schnell geschlossen werden und der Ventilteller kann schnell die Ventilsitzposition erreichen, wodurch das Aufprallphänomen minimiert wird.

Anfrage absenden

Produktbeschreibung

Das Schrägscheiben-Rückschlagventil ist ein stoßfreies Rückschlagventil. Sein Hauptvorteil besteht darin, die Stöße und Wasserschläge zu überwinden, die durch Rückschlagventile und Hubrückschlagventile verursacht werden, und einen stoßfreien Betrieb zu ermöglichen.

Implementierungsstandards

Designstandards	BS1868, API6D, API594
Flanschnormen	ASME B16.5, ASME B16.25,
Verbindungsmethoden	RF.RTJ.BW
Prüfung und Abnahme	API598, API 6D
Strukturlänge	API6D/ASME B16.10,
Druck- und Temperaturniveaus	ASME B16.34、
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175.ISO15156

Anwendung

Größe	NPS 2"~ NPS 36" DN50 ~ DN900
Druckbereich	CL150 ~ CL600 PN10 ~ PN100
Temperaturbereich	;-29°C~+545°C
Anwendungsbereich	Es eignet sich für verschiedene Medien wie Wasser, Dampföl, Salpetersäure, Essigsäure, stark oxidierende Medien usw.
Ventilkörper	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Gussteile: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplatte	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gussteile: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsitz	Gehäusematerial: 13CR, Edelstahl 304/316, Monel, Hartmetall, Legierung 20, Kupferlegierung usw.
Ventilschaft	A182 F6a,17-4PH,F304 F316, F51, ...

Leistungsmerkmale

Das Rückschlagventil mit geneigter Scheibe verwendet in Konstruktion und Herstellung doppelte exzentrische Scheiben, und der Ventilsitz ist ein leicht elastischer Metallventilsitz, der die Dichtleistung des Ventils während des Betriebs gewährleisten kann. Die Schmetterlingsscheibe hilft beim schnellen Öffnen und verfügt über eine starke Haltbarkeit, wodurch die Lebensdauer effektiv verlängert wird, Wartungs- und Austauschkosten gespart werden, und sie weist einen geringen Strömungswiderstand und eine hervorragende Leistung auf.
