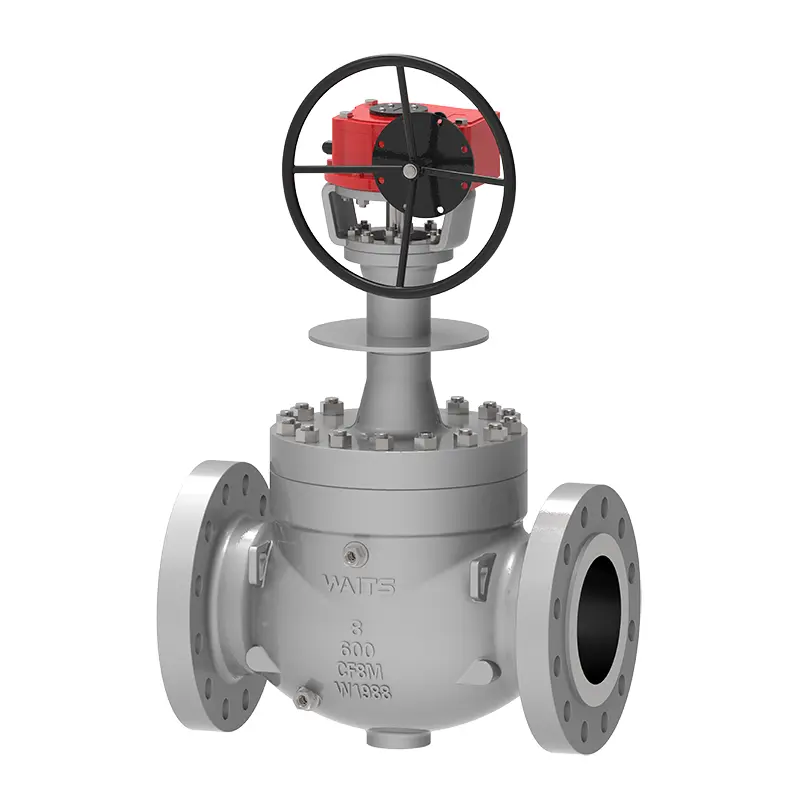

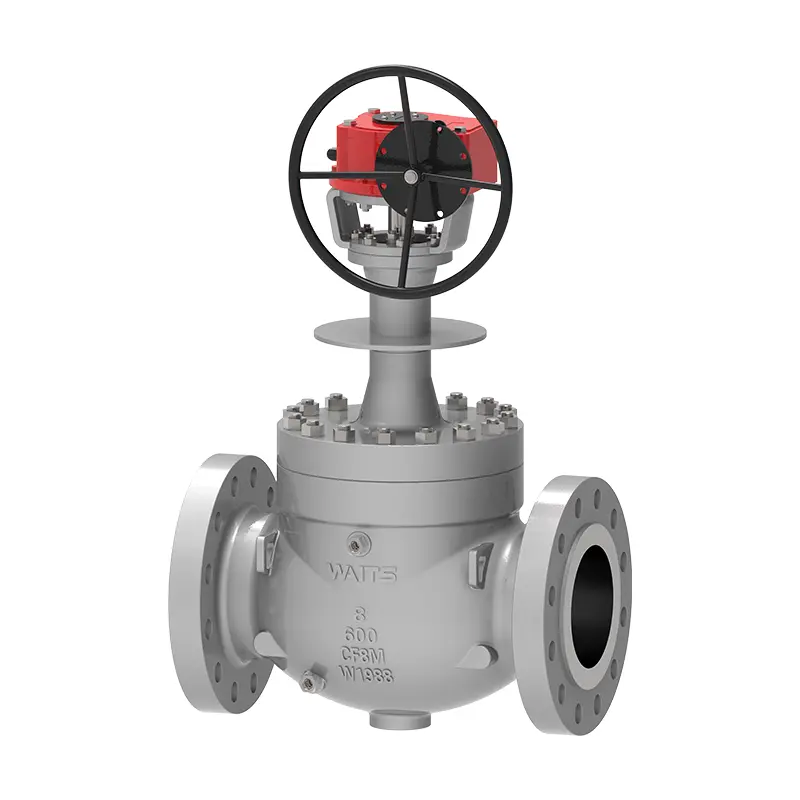

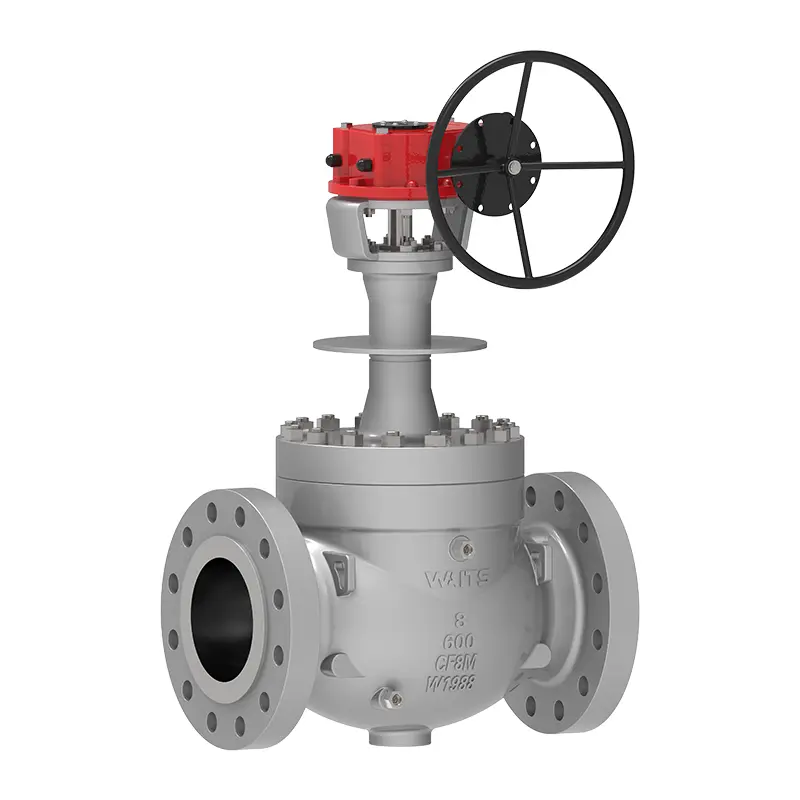

Kryo-Kugelhahn mit oberem Eingang

Waits ist ein Hersteller, der sich auf die Herstellung verschiedener Ventile spezialisiert hat, darunter kryogene Kugelhähne mit oberem Eingang. Aufgrund seines Preisvorteils wird dieses Produkt häufig in Saudi-Arabien, den Vereinigten Arabischen Emiraten, Kuwait und der nördlichen Region eingesetzt. Seine leistungsstarke und stabile Leistung kommt mit einigen komplexen Arbeitsbedingungen zurecht und wurde von vielen Benutzern gut angenommen.

Anfrage absenden

Produktbeschreibung

Cryogenic top entry ball valve can be used in working conditions with temperature up to -196℃, such as liquefied natural gas, liquefied petroleum gas, air separation and other cryogenic industries.
Als erfahrener Ventilintegrationslieferant setzt Waits aktiv internationale Spitzentechnologie ein und übernimmt den LIP SEAL-Dichtring, um sicherzustellen, dass unsere Produkte in der Anwendung eine hervorragende Dichtungsleistung beibehalten. Die gesamte Produktserie hat die Feuerfestigkeits- und Leckage-Zertifizierung bestanden, und das Ventil mit oberem Zugang ermöglicht eine Online-Wartung.

Implementation Standards

Designstandards	API 6D und BS6364
Verbindungsmethoden	RF，RTJ,BW
Prüfung und Abnahme	API598 und BS6364
Strukturlänge	ASME B16.10
Druck- und Temperaturniveaus	ASME B16.34、
Anforderungen an den Brandschutz	API6FA API607
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS1-1/2″~ 48”DN40~DN1200
Druckbereich	Klasse 150 ~ 2500 PN10-PN420
Temperaturbereich	-196°C ~ +120°C
Anwendungsbereich
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper	Schmiedeteile: A182 F304, F304L, F316, F316L usw Gussteile: A351 CF3, CF8, CF3M, CF8M usw.
Ball	A182 F304/F304L/F316/F316L+Ni60
Ventilsitzstützring	A182 F304/F304L/F316/F316L/STL-Overlay
Ventilsitzeinsatz	PCTFE
Ventilschaft	XM-19, Gr660 Ty2/HT

Leistungsmerkmale

● Dank der Präzisionsbearbeitungstechnologie wird der Spalt zwischen dem Ventilschaft und der verlängerten Ventilabdeckung streng qualitätsgeprüft und auf unter 1 mm kontrolliert, um eine reibungslose Drehung des Ventilschafts zu gewährleisten und die Möglichkeit eines Einfrierens und einer Beschädigung des Ventilschafts bei niedrigen Temperaturen zu verringern.
● Lippendichtung (Elgiloy+PTFE): Diese Dichtung kann die flexible Kompensationsfunktion der Feder und die hervorragende Dichtungsleistung von PTFE kombinieren, eine hervorragende Dichtungsleistung in Umgebungen mit niedrigen Temperaturen beibehalten und verfügt über ein feuerfestes Design durch Graphit-Sekundärdichtung.
● Alle Befestigungselemente sind Tieftemperatur-Vollgewindekonstruktionen, um Verformungen und Dichtungsfehler der Befestigungselemente aufgrund langfristiger Verwendung zu vermeiden.

Cryogenic Top Entry Ball Valve
