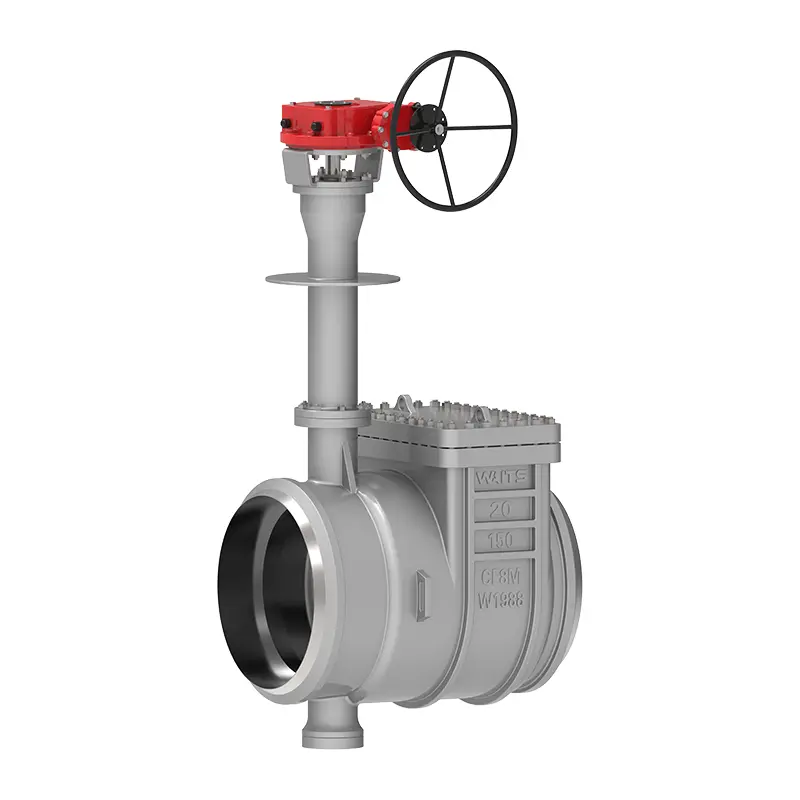

Kryogener Top -Eingangs -Schmetterlingsventil

Das Kryogene Top -Eingangs -Schmetterlingsventil, ein Ventil, das von Waits 'professioneller Produktionsbasis erzeugt wird, verfügt über eine stabile Versorgung und hohe Leistung, insbesondere für extrem niedrige Temperaturumgebungen. Wir sind uns bewusst, dass die Produktqualität der Kern der Produktion und des Verkaufs ist und Ihnen einen umfassenden After-Sales-Service zur Verfügung stellt, in der Hoffnung, eine langfristige kooperative Beziehung zu Ihnen aufzubauen.

Anfrage absenden

Produktbeschreibung

Das kryogene Top-Eingangs-Schmetterlingsventil ist ein langjähriges, energiesparendes Schmetterlingsventil. Während des Designs und der Produktion haben wir aktiv neue Technologien eingeführt, und ein Team von Branchenfachleuten überwachten die Anweisungen während des gesamten Prozesses.
Die Komponenten dieses Schmetterlingsventils umfassen hauptsächlich Ventilkörper, Schmetterlingsplatten, Dichtungsring, Getriebemechanismus usw. Das strukturelle Design verwendet zweidimensionales oder dreidimensionales exzentrisches Prinzip, und ein neuer Prozess der elastischen Versiegelung oder harter und weicher Multi-Level-Versiegelungsverbesserung wird verwendet, um das Drehmoment zu reduzieren.
Gleichzeitig sind auch die Korrosionsbeständigkeit, Hochtemperaturwiderstand und Verschleißfestigkeit des kryogenen Top -Eingangs -Schmetterlingsventils ausgezeichnet, was ausreicht, um mit verschiedenen komplexen Arbeitsbedingungen ohne häufige Aufrechterhaltung oder Ersatz umzugehen.

Implementierungsstandards

Designstandard	API 609, BS 6364
Flanschstandard	ASME B16.25 (BW)
Feuer sicher	Feuer 6fa
Endverbindung	Doppelflansch, BW, Wafer, Lug usw.
Inspektion & Test	API 598 & BS 6364
Akzeptanz von Niedertemperatur -Test	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Von Angesicht zu Angesicht	API 609, ASME B16.10 und 558
Druck- und Temperaturniveau	ASME B16.34
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	3 "-52", DN80-DN1300
Druckbewertung	Klasse 150-900, PN16-PN160
Betriebstemperatur	-196 ° C ~ 150 ° C.
Anwendungsbereich
Operator	Zahnrad, elektrisch, pneumatisch, nackter Stiel usw.
Körpermaterial	A351 CF3, CF8, CF3M, CF8M usw.
Ventilplatte	A351 CF3, CF8, CF3M, CF8M usw.
Ventilsitz	Edelstahl + STL, Edelstahl + Graphit
Ventilstiel	XM-19, GR660 TY2/HT

Leistungsfunktionen

1. Das kryogene Top -Eingangs -Schmetterlingsventil ist mit doppelten Kräftungskanten und kleinen Exzentrizität ausgelegt. Das Drehmoment erreicht das führende Niveau (40% ~ 60% seiner Kollegen), und die passenden elektrischen und pneumatischen Preise sind sehr vorteilhaft.
2. Der Ventilsitz und der Dichtungsring sind als separate Teile ausgelegt, und das Ventil verfügt über einen Inspektionsanschluss für die einfache Wartung und den Austausch.
3. Die Ventilplatte und der Ventilstiel sind mit doppelten Schlüssel auf und ab gestaltet, die bei niedrigen Temperaturen nicht hängen bleiben und ein Anti-Flocken-Design der API 609 haben.
4. Die Versiegelungsfläche hat fast keine Verschleiß und eine lange Lebensdauer;
5. Es hat eine Vielzahl von Anwendungen, einschließlich ultra-niedriger Temperaturgeräte wie LNG, Propylen und Ethylen;
6. Es läuft API598 bei Raumtemperatur und 1/3 BS6364 bei niedrigen Temperaturen. Es erfüllt die positiven und umgekehrten Dichtungsanforderungen von BS6364 bei niedrigen Temperaturen.
7. Der Ventilkörper- und Ventilsitz sind separate Komponenten, und der Ventilsitz und der Dichtungsring können aus verschiedenen Materialien bestehen.
8. Drei Exzentrizitäten: Die Mittellinie der Welle weicht von der Mittellinie der Versiegelungsfläche, die Mittellinie der Welle weicht leicht von der Mittellinie der Rohrleitung ab, und die Mittellinie der Ventilkörperdichtungsfläche (schräge Kegel) bildet eine Winkelposition mit der Mittellinie der Pipeline;

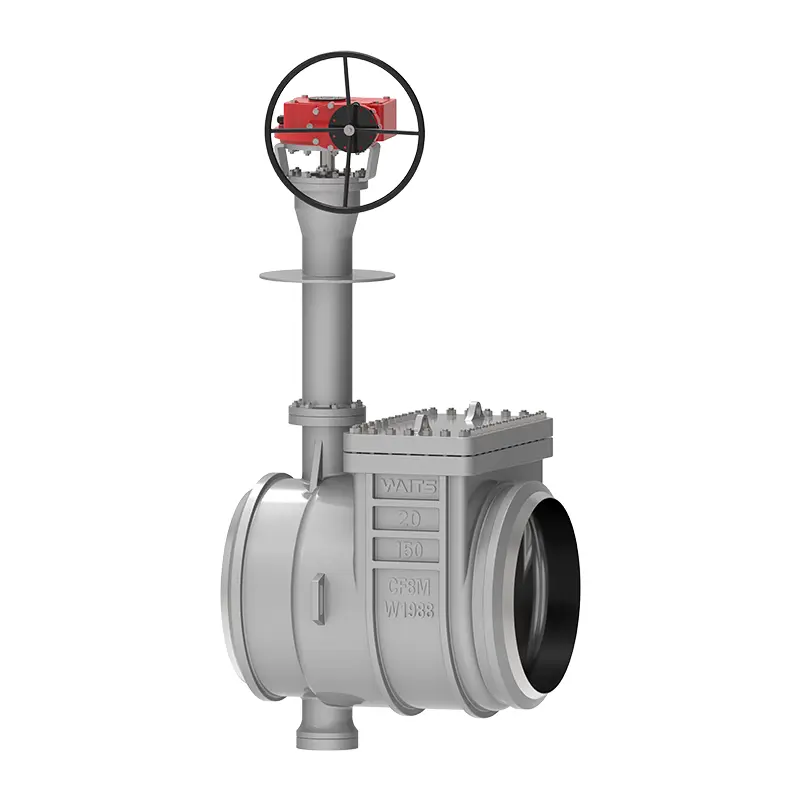

Cryogenic Top Entry Butterfly Valve
