Trunnion Ball Valve

Waits Valve kann Ihnen mit seiner kompletten Produktionslinie Produkte mit Zapfenkugelhähnen liefern. Wir verfügen über umfangreiche Erfahrung in der Entwicklung und Herstellung von Ventilen und legen Wert auf Produktqualität und damit verbundene Dienstleistungen, Vorzugspreise für Produkte und pünktliche Lieferung. Wir berücksichtigen unterschiedliche Anwendungen umfassend und übernehmen unterschiedliche Herstellungsstandards, wie API6D/ISO17292/BS5351 usw.

Anfrage absenden

Produktbeschreibung

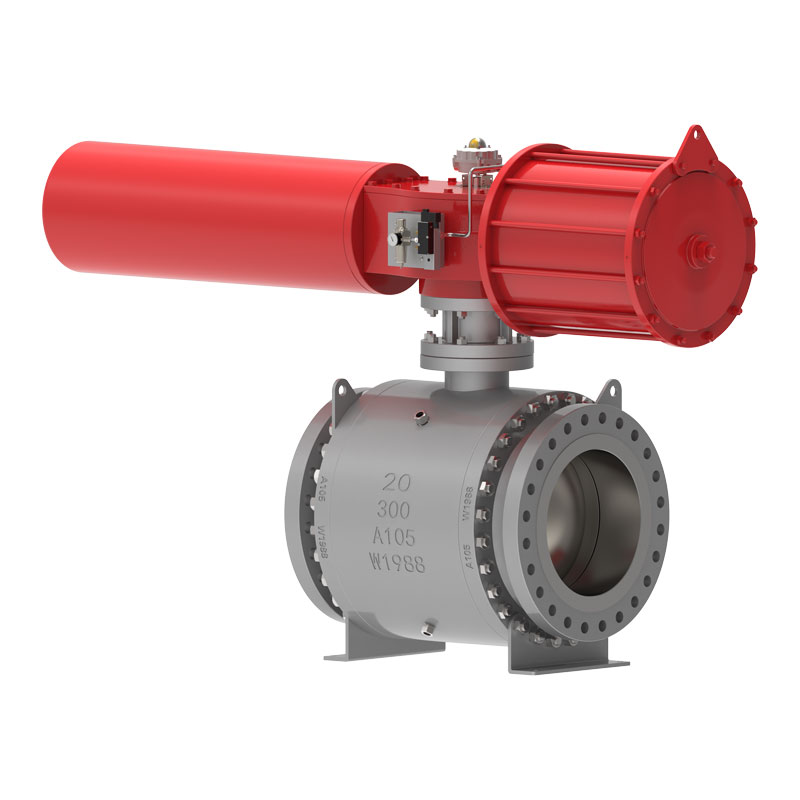

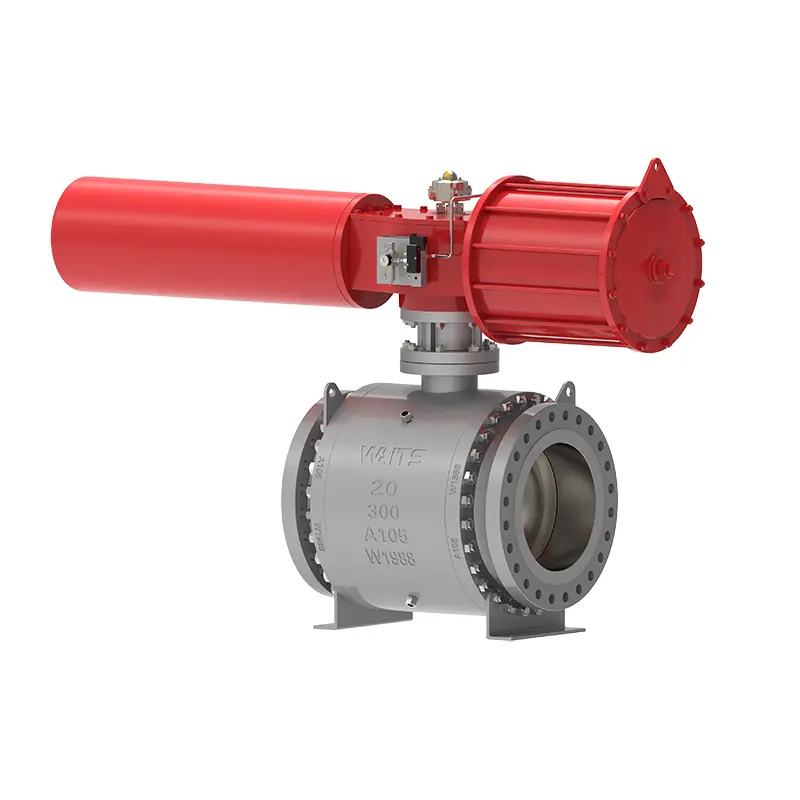

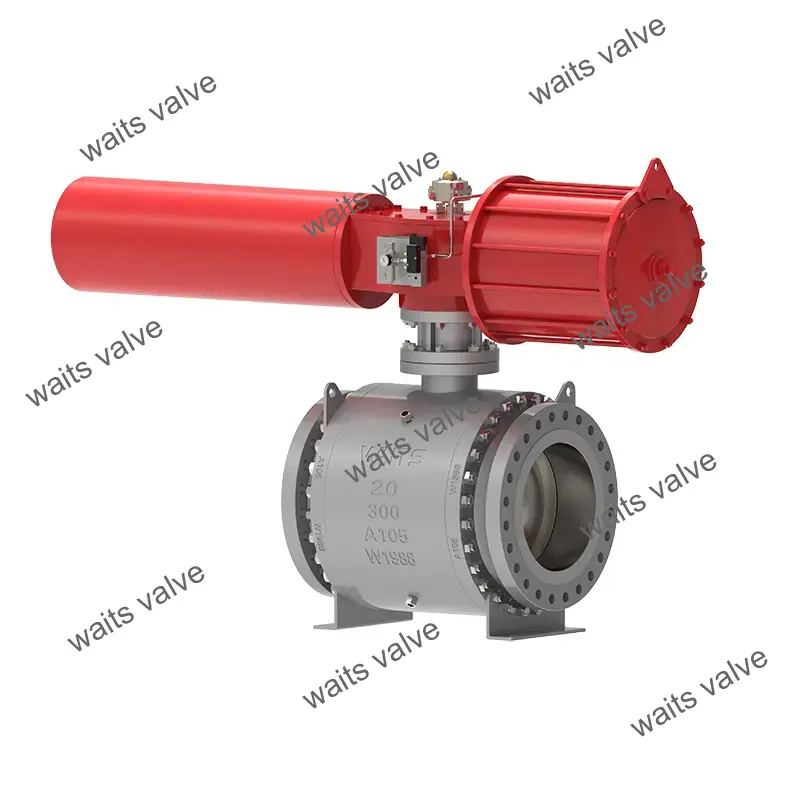

Der Trunnion-Kugelhahn ist ein Kugelhahn aus Stahl, der unter vollständiger Berücksichtigung der Leistung und der Gesamtlebensdauer entwickelt und hergestellt wird. Der Ventilkörper ist aus hochwertigen Materialien geschmiedet, die Kugel ist eingebaut und der Mittelflansch und der Hals sind verschraubt. Der Ventilsitz stromaufwärts und stromabwärts sind Einzelkolbeneffekte, DBB-Funktion. Gleichzeitig gibt es drei Strukturen für die Abdichtung zwischen Ventilsitz und Kugel:

1. Traditionelle Weichdichtungsstruktur;

2. Dreieckige Ringdichtungsstruktur;

3. Harte Dichtungsstruktur.

Implementierungsstandards

Designstandards	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flanschnormen	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Verbindungsmethoden	RF, RTJ, BW
Prüfung und Abnahme	API598, API 6D, BS12569;
Strukturlänge	ASME B16.10, BS 558, BS12982, ISO 5752;
Druck- und Temperaturniveaus	ASME B16.34、
Fire protection requirements	API6FA API607
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Size	NPS 1" ~ 60" DN25 ~ DN1500
Pressure range	Klasse 150 ~ 2500 PN10-PN420
Temperaturbereich	；-196℃ ~ +260℃
Anwendungsbereich	Leitungswasser, Abwasser, Bauwesen, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textilien, Elektrizität, Schiffbau, Metallurgie, Energiesystem usw.
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gussteile: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Kugel: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ventilsitzstützring	Sitzstützring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsitzeinsatz	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilschaft	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Leistungsmerkmale

1. Der Ventilschaft soll verhindern, dass der Ventilschaft aufgrund unsachgemäßer Bedienung aus dem Ventilkörper herausgeschleudert wird.
2. Der Zapfenkugelhahn verfügt über eine feuerfeste und antistatische Vorrichtung.
3. Emergency sealing grease injection ports are designed at the valve seat seal and the valve stem seal. Normal sealing does not rely on sealing grease. When the sealing surface is damaged and causes leakage, sealing grease can be injected for emergency repair. Each grease injection port is equipped with a grease injection valve and an embedded one-way valve.
4. An der untersten Position des Ventilkörpers ist ein Ablassventil installiert, um den Ventilhohlraum zu entlüften und zu entleeren. Am oberen Teil des Ventilkörpers ist ein Entlüftungsventil angebracht, um den Ventilhohlraum online zu entlüften und zu reinigen. Das Ablassventil und das Entlüftungsventil können Absperrventile oder spezielle Ablassanschlüsse sein, um Sicherheit, Zuverlässigkeit und Komfort zu gewährleisten.
5. Es ist mit einer Verbindungsplatte ausgestattet, die zu verschiedenen Antriebsgeräten passen kann, einschließlich Griffen, Schneckengetrieben, elektrischer, pneumatischer, Gas-Flüssigkeits-Verbindung, elektrohydraulischer Verbindung usw.
6. Das Ventil mit geschweißten Enden kann das Ventilendmaterial (Übergangsabschnitt) entsprechend der Rohrleitungsmaterialqualität des Benutzers anpassen, um die Anpassungsfähigkeit und Schweißbarkeit der Materialstärke sicherzustellen. Bei Ventilen mit Muffen an beiden Enden kann durch die Länge der Muffen sichergestellt werden, dass Schweißarbeiten vor Ort keine Auswirkungen auf die Dichtungsmaterialien haben.
7. Vergrabenes Design. Bei erdverlegten Ventilen wird der Ventilschaft entsprechend den Projektanforderungen verlängert, um oberirdische Arbeiten zu erleichtern, und die entsprechenden Fetteinspritz-, Abwasserableitungs- und Entlüftungsvorrichtungen werden vom Rohr bis zum Boden verlängert. Die Höhe des erdverlegten und erhöhten Ventils wird vom Kunden angegeben.
