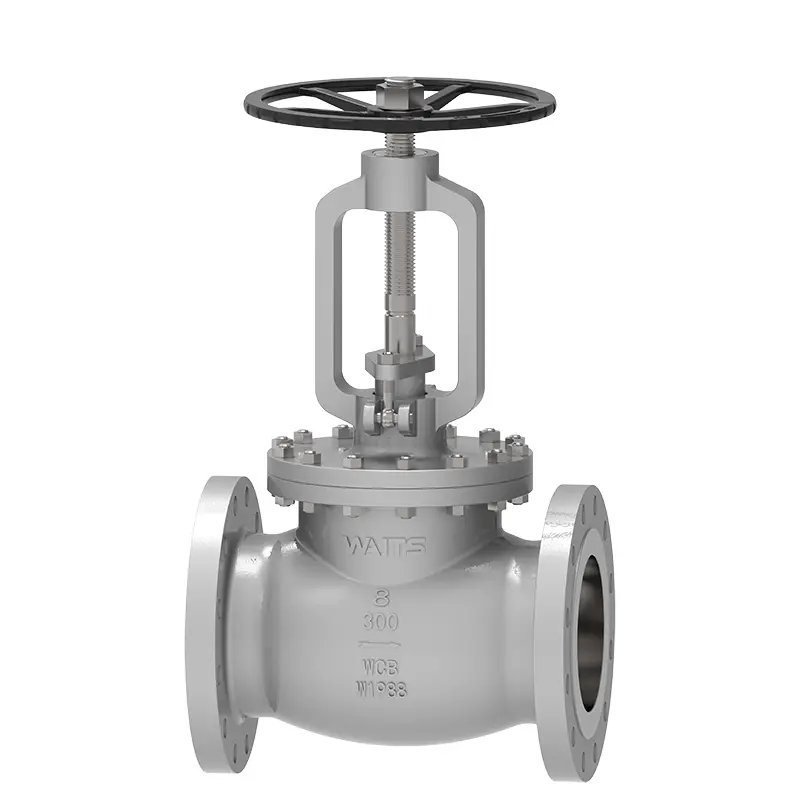

Stahlkugelventil gegossen

Waits 'Cast Steel Globe Ventil ist von günstigem Preis, hervorragender Qualität und hoher Kostenleistung. Wir wurden 1994 in den Vereinigten Staaten gegründet und haben 2008 in China eine Niederlassung gegründet. Wir haben zwei Produktionsgrundlagen in Wenzhou und Tianjin. Gießtes Stahlkugelventil kann Flüssigkeiten genau steuern und ist eine qualitativ hochwertige Wahl für die Rohrleitungsflüssigkeitsregelung. Es wird vom internationalen Markt zutiefst bevorzugt, insbesondere in Europa, Amerika, dem Nahen Osten und anderen Regionen.

Anfrage absenden

Produktbeschreibung

Schränktes Bonnet Guss -Stahlkugelventil ist ein Stoppventil mit verschraubten Körper und Abdeckung, und in der Mitte wird eine Dichtung oder ein achteckiger Dichtungsring als Dichtung in der Mitte installiert. Gemäß den verschiedenen Installationspositionen kann das Globusventil in ein gerades Globusventil (T-Typ-Globusventil) und ein Direktflus-Globus-Ventil (Y-Typ-Globusventil) unterteilt werden. Da der Ventilstamm einen relativ kurzen Öffnungs- oder Schlusshub aufweist und eine sehr zuverlässige Grenzfunktion aufweist und die Änderung der Ventilsitzöffnung proportional zum Hub der Ventilscheibe ist, ist er sehr geeignet, den Fluss zu regulieren. Es kann zum Abschneiden, Regulieren und Droseln von Flüssigkeitspipelines wie Leitungswasser, Abwasser, Bau, Nahrung, Strom, Medizin, Metallurgie, Textil, Energie usw. verwendet werden. Das Globusventil ist im Allgemeinen durch Flanschanschluss oder Schweißverbindung an die Pipeline angeschlossen. Die optionalen Antriebsgeräte sind: Handrad, Schrägrad, elektrisch, pneumatisch usw.

Implementierungsstandards

Designstandard	ASME B16.34, BS 1873, EN 558-1, GOST
Flanschstandards	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Endverbindung	RF, RTJ, BW usw.
Inspektion & Test	API 598, ab 3230, Gost
Von Angesicht zu Angesicht	ASME B16.10, DIN 3202, EN 1092-1
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	2 "-24", DN50 DN600
Druckbewertung	Klasse 150-1500, PN10-PN260
Betriebstemperatur	-60 ° C ~ 450 ° C.
Anwendungsbereich	Leitungswasser, Abwasser, Bau, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textil, Strom, Schiffbau, Metallurgie, Energiesystem usw.
Operator	HW, Zahnrad, elektrisch, pneumatisch usw.
Körpermaterial	Kohlenstoffstahl, Edelstahl, Duplex Edelstahl, Legierungsstahl, Monel, Al Bronze usw.
Versiegelungsfläche	Body, Body Clodding Iron Base
Ventilstiel	F6A F304 F316 F51 F53 MONEL K500
Ventilstammmutter	Kupferlegierung
Verpackung	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungsfunktionen

1. Stahlkugelventil stützt sich auf den Ventilstammdruck, damit die Ventilscheibendichtungsfläche und die Ventilsitzdichtungsfläche eng geeignet sind, um den Durchfluss des Mediums zu verhindern. Es gehört zum erzwungenen Versiegelventil.
2. Die Medienflussrichtung des Globusventils ist "niedrig und hoch“ und "hoch in und niedrig“. Das Medium darf nur in eine Richtung fließen und hat während der Installation eine Richtungsalität.

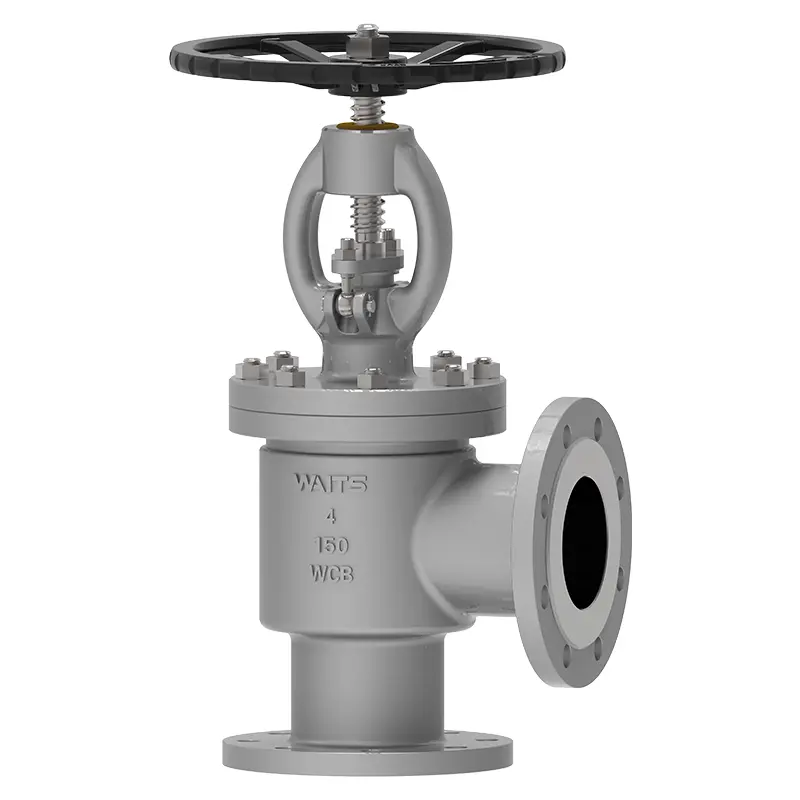

3. Die strukturellen Formen des Ventilkörpers sind direkt, direkter und rechtswinkel.
4. Wenn das Globusventil geöffnet wird, wenn die Öffnungshöhe der Ventilscheibe 25 bis 30% des Nenndurchmessers des Stoppventils erreicht, hat die Durchflussrate das Maximum erreicht, was darauf hinweist, dass das Stoppventil die vollständig geöffnete Position erreicht hat.
5. Die Ventilstruktur ist einfacher als das Torventil und es ist bequemer, herzustellen und zu warten.
6. Die Versiegelungsfläche ist nicht leicht zu tragen und zu kratzen, und die Dichtungsleistung ist gut. Es gibt kein relatives Gleiten zwischen der Ventilscheibe und der Ventilkörperdichtungsfläche beim Öffnen und Schließen. Daher sind Verschleiß und Kratzer nicht schwerwiegend, die Dichtungsleistung ist gut und die Lebensdauer ist lang.
7. Beim Öffnen und Schließen ist der Ventilscheibenhub klein, sodass die Höhe des Globusventils kleiner als die des Gate -Ventils, aber die strukturelle Länge länger als die des Gentorventils.
8. Das Eröffnungs- und Schlussdrehmoment ist groß und erfordert mehr Aufwand.
9. Der Flüssigkeitswiderstand ist groß, da der mittlere Kanal im Ventilkörper gewunden ist, der Flüssigkeitswiderstand groß ist und der Stromverbrauch groß ist.
10. Die Ventilscheibe wird oft unterbrochen, wenn sie vollständig geöffnet wird.

Cast Steel Globe Valve
