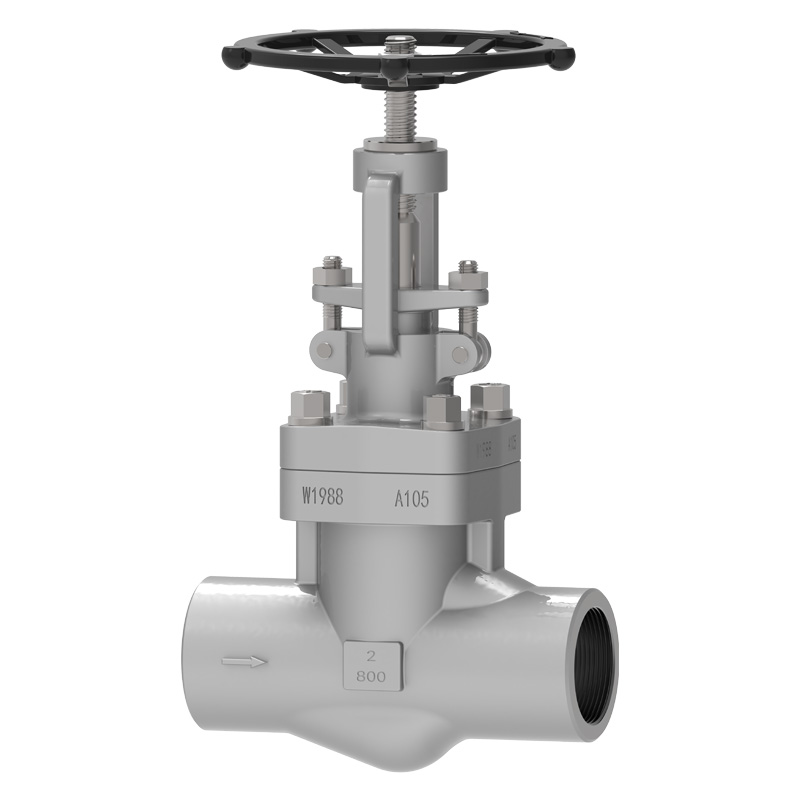

NPT-Absperrventil aus geschmiedetem Stahl

Bei der Ventilherstellung ist die Qualität geschmiedeter Stahlteile in der Regel höher als die von gegossenen Stahlteilen und sie können großen Stoßkräften standhalten. Auch ihre Plastizität, Zähigkeit und andere mechanische Eigenschaften sind höher als bei Gussteilen aus Stahl.
Der Durchmesser von Kugelventilen aus geschmiedetem Stahl beträgt im Allgemeinen nicht mehr als DN80, und die meisten davon sind Ausführungen mit reduziertem Durchmesser. Im Vergleich zu Absperrventilen aus Stahlguss mit demselben Durchmesser ist die Durchflussrate etwas geringer, aber der Druck- und Temperaturbereich, dem es standhalten kann, ist höher als bei Absperrventilen aus Stahlguss und die Dichtleistung ist viel besser als bei Absperrventilen aus Stahlguss , und die Lebensdauer ist länger.
Wie andere Absperrventile sind auch Absperrventile aus geschmiedetem NPT-Stahl durch die Fließrichtung des Mediums eingeschränkt. Entsprechend der unterschiedlichen Einbaulage lassen sie sich in Durchgangsventile und Direktdurchflussventile unterteilen.

Implementierungsstandards

Anwendung

Leistungsmerkmale

1. Die Hauptkomponenten des NPT-Absperrventils aus geschmiedetem Stahl sind geschmiedet, und es gibt drei Arten von Hohlraumdichtungen: verschraubte Haube, geschweißte Haube und selbstspannende Hohlraumdruck-Dichtungsstruktur.
Unter diesen bedeutet die verschraubte Motorhaube, dass der Ventilkörper und die Motorhaube durch Schrauben und Muttern verbunden sind, und die gewickelte Dichtung aus flexiblem Graphit mit Edelstahldrahtklammer dient zur Abdichtung. Wenn Sie spezielle Anforderungen haben, können wir auch eine Metallringverbindung verwenden.
Die geschweißte Haube bedeutet, dass der Ventilkörper und die Haube durch Gewinde verbunden, vollständig verschweißt und abgedichtet sind und je nach Bedarf auch vollständig verschweißt werden können.
Die Hohlräume 9001b, 1500Ib, 2500Ib, 45001b können auch eine druckselbstspannende Dichtungsstruktur annehmen, und die Dichtungsleistung steigt mit zunehmendem Innendruck und die Zuverlässigkeit ist hoch.
2. Der Medienkanal im Ventilkörper ist gewunden, was zu einem großen Flüssigkeitswiderstand und einem hohen Stromverbrauch führt.
3. Die Dichtfläche ist nicht leicht zu verschleißen und zu zerkratzen und die Dichtleistung ist gut. Beim Öffnen und Schließen gibt es kein relatives Gleiten zwischen dem Ventilteller und der Dichtfläche des Ventilkörpers, Verschleiß und Kratzer sind nicht schwerwiegend und die Lebensdauer ist länger.
4. Es werden flexible Graphitpackungen verwendet, die zuverlässig abdichten und einfach und flexibel zu bedienen sind.
5. Das Medium des Kugelventils kann nur in eine Richtung fließen und die Fließrichtung nicht ändern. Daher ist beim Einbau auf die Fließrichtung des Mediums und die Pfeilrichtung des Ventilkörpers zu achten.
6. Der Austausch und die Wartung der Verpackung können im ausgeschalteten Zustand durchgeführt werden, was bequem und schnell ist und den Betrieb des Systems nicht beeinträchtigt.
7. Die Form ist einfach, die Strukturlänge ist kurz, der Herstellungsprozess ist gut und der Anwendungsbereich ist breit.
