Winkelkugelventil

Wenn Sie mit einem einzigartigen 90-Grad-Flusskanal-Rohrleitungssystem konfrontiert sind, müssen Sie sich das Warteventil mit hoher Qualitätswinkel-Globusventil vorstellen, das eine Vielzahl von Anwendungen aufweist. Wir verwenden speziell ein kompaktes Design, um Platz zu sparen und die Pipeline -Routing zu vereinfachen. Wenn Sie mit einem kleinen Raum oder einer begrenzten Installation konfrontiert sind, können Sie dieses Ventil verwenden.

Anfrage absenden

Produktbeschreibung

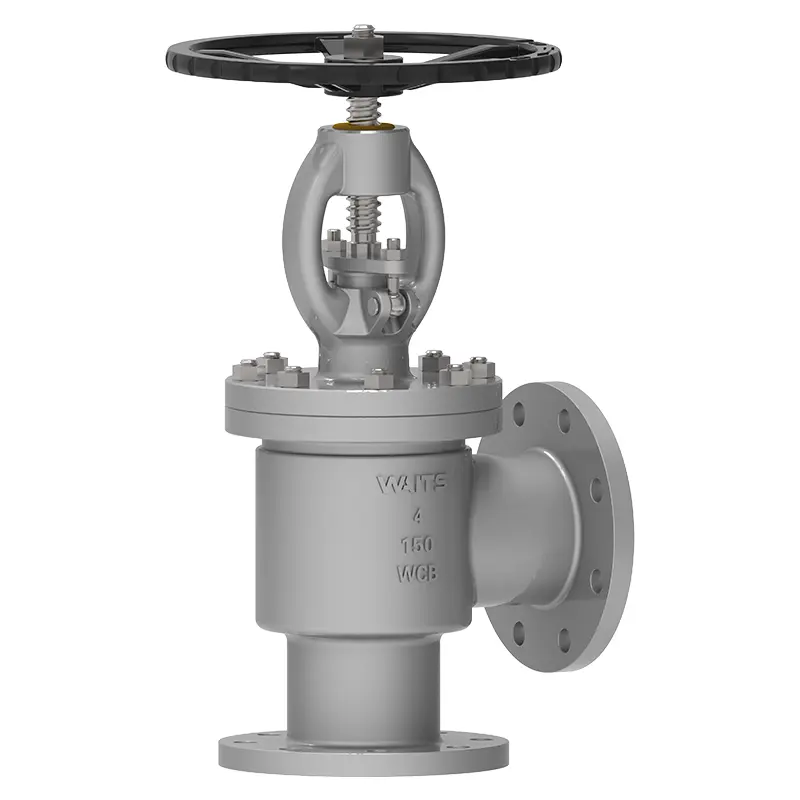

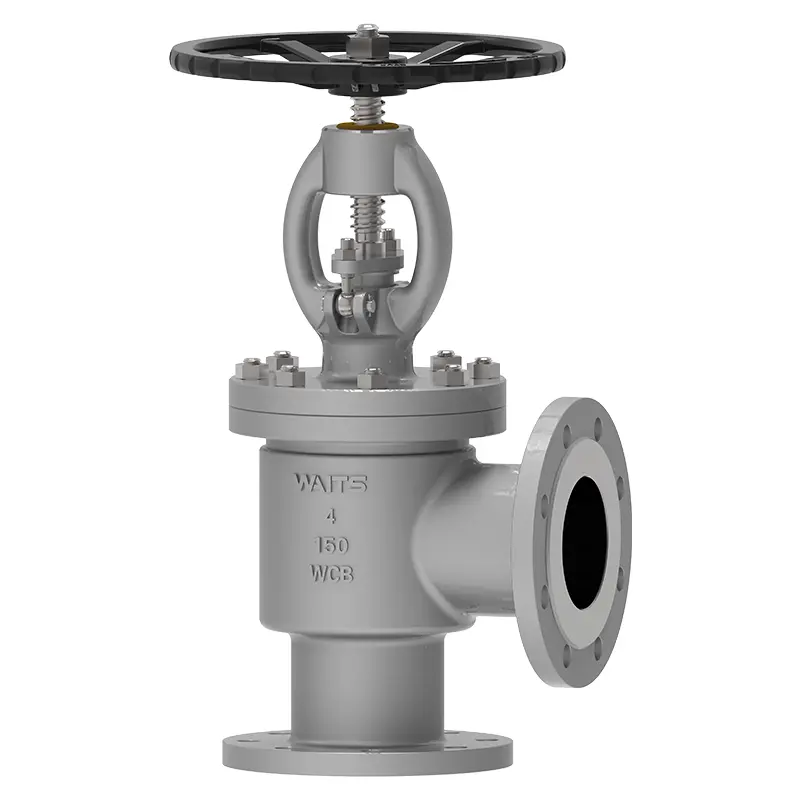

Waits Ventilwinkel -Globusventil kann den Flüssigkeitsmedienfluss steuern, indem der Ventilstamm gedreht wird, um die Ventilscheibe zu erhöhen oder zu senken. Das Design des rechten Winkelkanals mit 90 Grad bricht die traditionelle Struktur der Gleichstromventils und reduziert den Flüssigkeitsbeständigkeit und den Energieverbrauch effektiv. In komplexen Anwendungen mit begrenztem Installationsraum hat sein kompaktes Design offensichtliche Vorteile, die Ingenieuren viel Ärger einsparen und Zeitabfälle reduzieren.

Das Angle Globe -Ventil ist ein Stoppventildesign mit Einlass und Auslass senkrecht zueinander. Es verwendet eine lineare Bewegung, um das Schlussstück in die Ventilsitzoberfläche in und aus der Ventilsitze zu bewegen. Winkelventile werden üblicherweise für die Abflussdienste von Kessel und Heizung sowie für Rohrleitungsventile mit begrenztem Platz verwendet. Das Ventil kann auch als Ellbogen verwendet werden. Das Ventil kann Käfigtyp oder eine vergrößerte Auslassverbindung, eine restriktive Ventilausstattung oder ein Auslassausgang sein, um Korrosion, Blinken oder Kavitationsschäden zu verringern.

Implementierungsstandards-Winkel-Globusventil
Designstandards	API6D BS1873, DIN 3356, EN 13709
Flanschstandard	ASME B16.5, ASME B16.47-A/B, in 1092-1/2
Verbindung	RF, RTJ
Testakzeptanz	Feuer 598 EN12266
Strukturlänge	ASME B16.10/EN 558/DIN3203,
Druck- und Temperaturwerte	ASME B16.34
Brandtest	API607, API6FA
Niedriger Leckagestandard	API 622
Antikorrosionsdesign	NACE MR 0175

Anwendungswinkel-Globusventile
Größe	DN15 ~ DN300 （NPS½ "~ 12"））
Druckbereich	PN16 ~ PN160 （CLASS150 ~ 900）
Temperaturbereich	-29 ℃～+570 ℃
Anwendung	Säure/Alkali -Flüssigkeit, verflüssigtes Erdgas, Öl mit hohem Viskosität, unterirdisches Rohrleitungsnetz, Geräte -Integrationsmodul usw.
Antriebsmodus	Handrad, Schräggetriebe, elektrisch, pneumatisch usw.
Ventilkörper-/Ventilabdeckung	Verzeihungen: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Versiegelungsfläche	Body, Body Clodding Iron Base
Ventilstiel	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilstammmutter	Kupferlegierung
Stange	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungseigenschaften

In der Düngemittelindustrie sind die Ventilprobleme bei der Herstellung von Harnstoff und Ammoniak ätzende Medien, Kristallisation und hohen Druck. Waits Ventil entwickelte Angle Globe Ventile, die die folgenden Vorteile haben:

Niederdruckabfall, verringerte Kristallisation

Kein toter Winkel, Korrosion verhindern

Einteilige Ventilplatte und Ventilstiel, verhindern Sie einen toten Winkel zwischen Ventilplatte und Ventilstiel

All-Stelliten-Legierungsventilplattenoberfläche, Verschleiß reduzieren

Schränktentilabdeckung, Klassen-A-Dichtungsventilkörper-Ventil-Abdeckung und Ventilkörper-Valve-Körperflanschdichtung

Packung mit niedrigem Emissionsventil

Keine Aluminium-/Bronzeteile

Legierung auf Eisenbasis auf Eisenverkleidung, hartbasierte Legierung mit Hartbasis

Angle Globe -Ventile können für Säure/Alkali -Flüssigkeit, Flüssiggas, Hochviskositätöl, unterirdisches Pipeline -Netzwerk, Geräte -Integrationsmodul usw. verwendet werden.

Sie können es mit Handrad, Schrägrad, elektrisch, pneumatisch usw. fahren.
