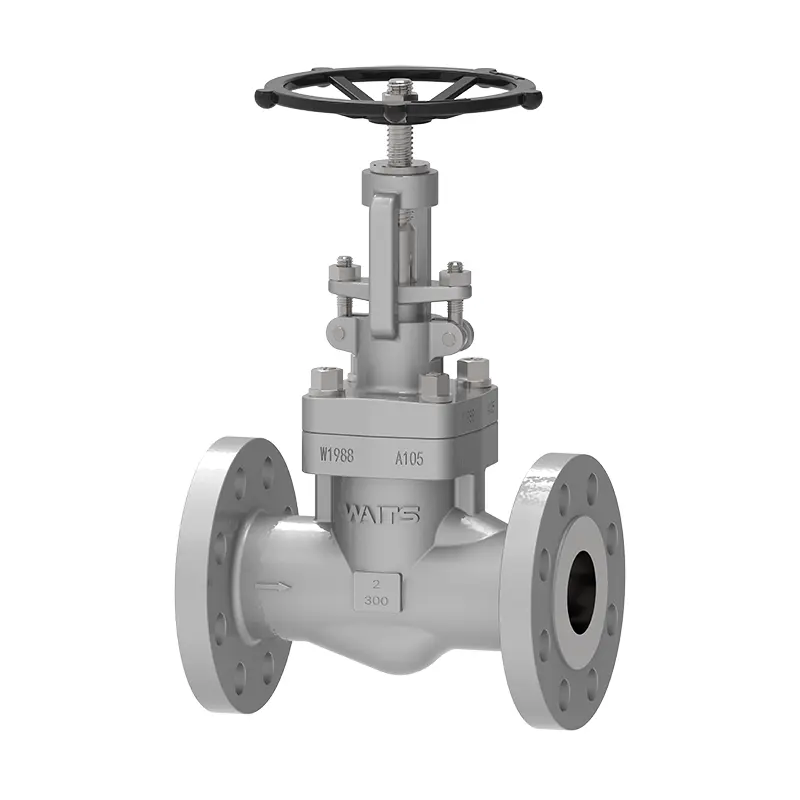

Schmiedestahl Globusventil

Waits können Ihnen ein hochwertiges Ventil mit geschmiedetem Stahl bieten. Unsere Industriekette wird seit vielen Jahren perfekt und vorteilhaft entwickelt, die Massenproduktion unterstützt, und der Preis ist gut. Das Produkt besteht aus qualitativ hochwertigem Stahl mit guter Versiegelung, Haltbarkeit, einfachem Betrieb, geeignet für eine Vielzahl von industriellen Pipeline-Systemen und ist eine zuverlässige Wahl für Ihren Kauf.

Anfrage absenden

Produktbeschreibung

Die Qualität von geschmiedeten Stahlteilen ist höher als die von Gussstahlteilen und können großen Aufprallkräften standhalten. Die Plastizität, Zähigkeit und andere mechanische Eigenschaften sind ebenfalls höher als die von Stahlteilen. Der Durchmesser des Globusventils aus geschmiedetem Stahl ist im Allgemeinen nicht mehr als DN80, und die meisten von ihnen sind mit reduziertem Durchmesser ausgelegt. Im Vergleich zum Gossenstahlkugelventil mit demselben Durchmesser ist die Durchflussrate etwas kleiner, aber der Druck- und Temperaturbereich ist höher als die von Gussstahlventilen, und die Versiegelungsleistung ist viel besser als die von Gossenstahl -Globusventilen, und die Lebensdauer ist länger.
Wie bei anderen Globusventilen unterliegen geschmiedete Stahlkugelventile der Fließrichtung des Mediums. Gemäß den verschiedenen Installationspositionen können sie in Geraden und Globusventile mit direkten Fluss-Globus (Globusventile vom Typ Y-Typ) unterteilt werden.

Implementierungsstandards

Designstandard	API 602, GOST
Flanschstandards	SW -Socket -Schweißen endet nach ASME B16.11, BW Butt End von ASME B16.25, NPT -Gewindeanschlüsse gemäß ASME B1.20.1
Endverbindung	SW, Npt, BW, RF, RTJ usw.
Inspektion & Test	API 598
Von Angesicht zu Angesicht	ASME B16.10, GOST
Druck- und Temperaturniveau	ASME B16.34
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	1/4 "-3", DN6-DN80
Druckbewertung	Klasse 150-2500, PN10-PN420
Betriebstemperatur	-60 ° C ~ 450 ° C.
Anwendungsbereich	Leitungswasser, Abwasser, Bau, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textil, Strom, Schiffbau, Metallurgie, Energiesystem usw.
Operator	HW, elektrisch, pneumatisch
Körpermaterial	Kohlenstoffstahl, Edelstahl, Duplex Edelstahl, Legierungsstahl, Monel, Al Bronze usw.
Ventilkerndichtungsfläche	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legierung 20, Monel
Ventilstiel	F6A F304 F316 F51 F53 MONEL K500 ...
Ventilstammmutter	Kupferlegierung ...
Verpackung	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungsfunktionen

1. Die Hauptkomponenten werden geschmiedet. Schmiertes Stahlkugelventil verfügt über drei Arten von Hohlraumdichtungen: verschraubte Motorhaube, geschweißte Motorhaube und Höhlendruckstruktur.
2. Schrumpfte Motorhaube bedeutet, dass die Ventilkörper und die Motorhaube mit Schrauben und Muttern verbunden sind, und die Wunddichtung (bestehend aus Edelstahldrahtclip und flexibles Graphit) ist versiegelt. Die Metallringverbindung kann auch verwendet werden, wenn Kunden spezielle Anforderungen haben.
3.. Schweißhaube bedeutet, dass der Ventilkörper und die Motorhaube mit Fäden verbunden und vollständig geschweißt sind. Eine vollständige Penetrationsverbindung kann auch verwendet werden, wenn Kunden spezielle Anforderungen haben.
4. Der Hohlraum von 9001b, 1500IB, 2500IB, 45001b kann auch Druckstruktur für die Selbstverdünnung von Drucks anwenden, die Versiegelungsleistung steigt mit zunehmender Innendruck und die Zuverlässigkeit ist hoch.
5. Der mittlere Kanal im Ventilkörper ist gewunden, der Flüssigkeitswiderstand ist groß und der Stromverbrauch ist groß. 6. Die Dichtfläche ist nicht leicht zu tragen und zu kratzen und hat eine gute Versiegelungsleistung. Es gibt kein relatives Gleiten zwischen der Ventilscheibe und der Versiegelungsfläche des Ventilkörpers beim Öffnen und Schließen, sodass der Verschleiß und der Kratzer nicht schwerwiegend sind, die Versiegelungsleistung gut und die Lebensdauer lang ist.
7. Es wird eine flexible Graphitpackung verwendet, die Versiegelung ist zuverlässig und der Betrieb ist leicht und flexibel.
8. Das Medium des Globusventils kann nur in eine Richtung fließen und die Flussrichtung nicht ändern. Achten Sie bei der Installation auf die Strömungsrichtung des Mediums und die Richtung des Pfeils des Ventilkörpers.
9. Der Austausch und die Wartung von Packungen können in einem Abschaltungszustand durchgeführt werden, der bequem und schnell ist und den Betrieb des Systems nicht beeinflusst.
10. Die Form ist einfach, die Strukturlänge ist kurz, der Herstellungsprozess ist gut und der Anwendungsbereich ist breit.
