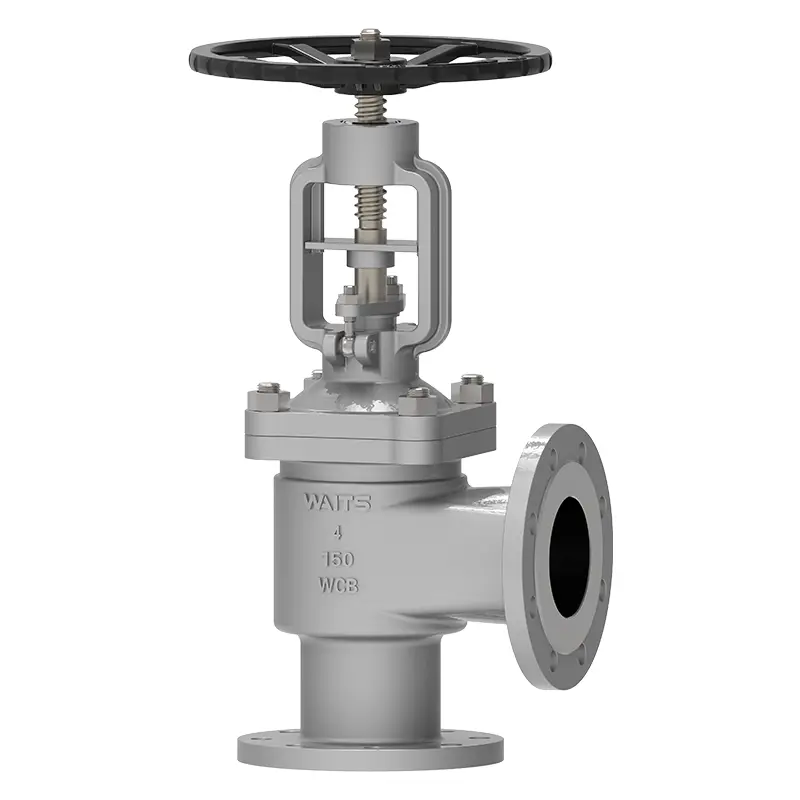

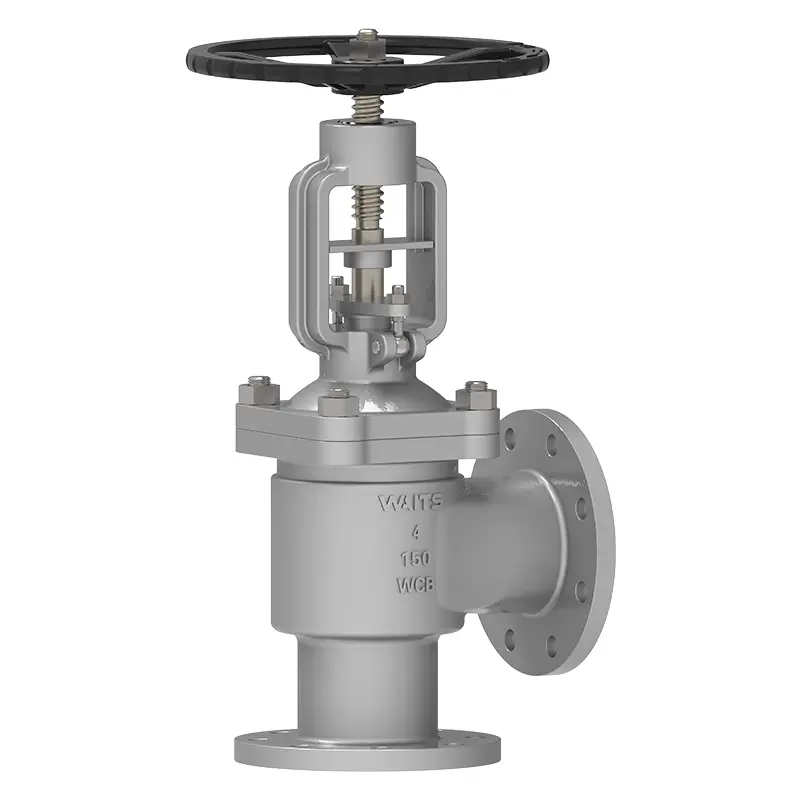

Winkelbalchen Globusventil

Angle Bellows Globe Ventil übernimmt die "Double Seal" -Technologie, bestehend aus Metallburge und Verpackung und bietet einen Doppelschutz. Sein 90 -Grad -Design spart Platz und hat einen geringen Widerstandsfluss, der den Energieverbrauch für Sie verringern kann. Die Wahl des WATS -Ventils bedeutet, ein beruhigendes Team zu wählen.

Anfrage absenden

Produktbeschreibung

Das WATS-Ventil Hochwertiger Winkelbalg-Globusventil verwendet ein 90-Grad-Design, mit dem die Flüssigkeit die Richtung im rechten Winkel ändert und den Durchfluss oder die Grenzwerbung der Flüssigkeit durch Drehen des Ventilstamms steuern kann. Der Metallbalg wird als Hauptdichtungskomponente im Ventilkörper verwendet, kombiniert mit traditioneller Verpackung. Die Ventilscheibe bewegt sich linear entlang der Mittellinie der Flüssigkeit, und der Balg dehnt sich entsprechend aus oder enthält sich, wodurch die Flüssigkeit aus der äußeren Umgebung isoliert wird und Leckagen verhindert.

Implementierungsstandards-Winkel-Balg-Globusventil ‌
Designstandards	DIN3356 /BS1873 /ASME B16.34
Flanschstandard	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Verbindung	RF/FF/RTJ
Testakzeptanz	Und 12266 API598
Strukturlänge	EN558/ ASME B16.10
Druck- und Temperaturwerte	ASME B16.34
Brandtest	API607 API6FA
Niedriger Leckagestandard	API 622
Antikorrosionsdesign	NACE MR 0175
Anwendungswinkel Burgs Globe Ventil
Größe	DN15 ~ DN300 （NPS½ "~ 12"））
Druckbereich	PN16 ~ PN160 （CLASS150 ~ 900）
Temperaturbereich	-29 ℃～+570 ℃
Anwendung	Säure/Alkali -Flüssigkeit, verflüssigtes Erdgas, Öl mit hohem Viskosität, unterirdisches Rohrleitungsnetz, Geräte -Integrationsmodul usw.
Antriebsmodus	Handrad, Schräggetriebe, elektrisch, pneumatisch usw.
Ventilkörper-/Ventilabdeckung	Verzeihungen: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilkern	Schmiedelemente: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Versiegelungsfläche	Hauptkörper, Hauptkörperverkleidungs-Legierung auf Eisenbasis, kleiderer hartes Legierter
Ventilstiel	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilstammmutter	Kupferlegierung
Stange	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungseigenschaften

Die Struktur des Winkelbalg -Globusventils macht es besonders für Anwendungen mit hohen Zuverlässigkeitsanforderungen geeignet, z.

Vorteile

1. Die Schlüsselkomponente des Winkelburge -Globusventils ist der Metallburge. Es verbindet die Ventilabdeckung und den Ventilstiel durch automatisches Rollenschweißen. Der Metallbalg stellt sicher, dass der Ventilstielteil frei ist.

2. Dank des konischen und optimierten Designs haben die Ventilscheibenversiegelungen zuverlässig und haben eine längere Lebensdauer.

3. Doppelsiegeldesign (Balg + Packung). Der Balg und die Verpackung verhindern Leckage und bieten einen hervorragenden Versiegelungseffekt.

4. Winkelbalg -Globusventil kann den Ventilstamm, die Nuss und den Ärmel direkt schmieren.

5. Ergonomisches Handrad. Längeres Lebensdauer und einfacher Betrieb.
