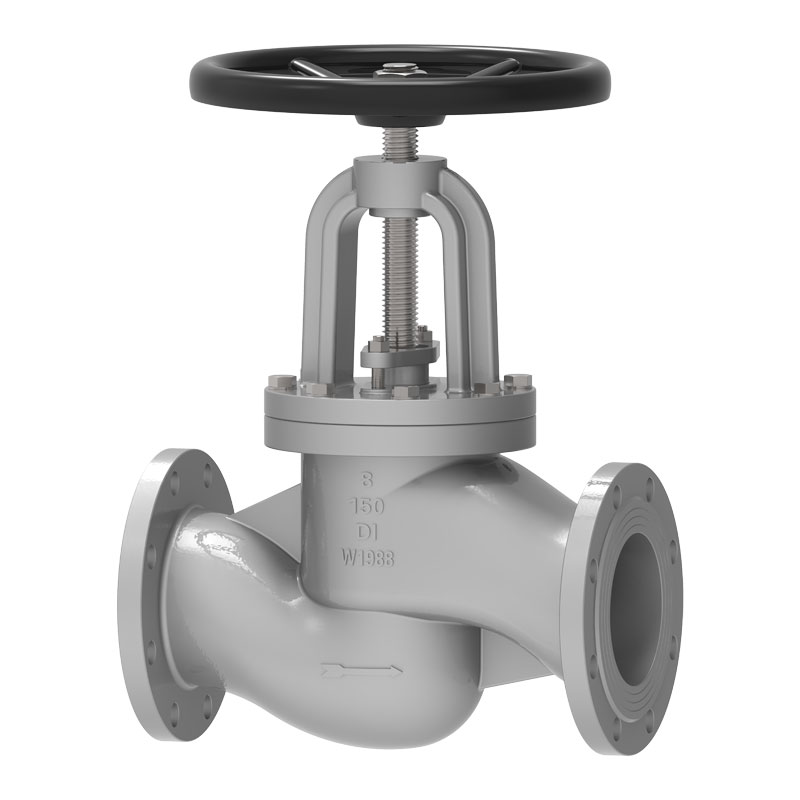

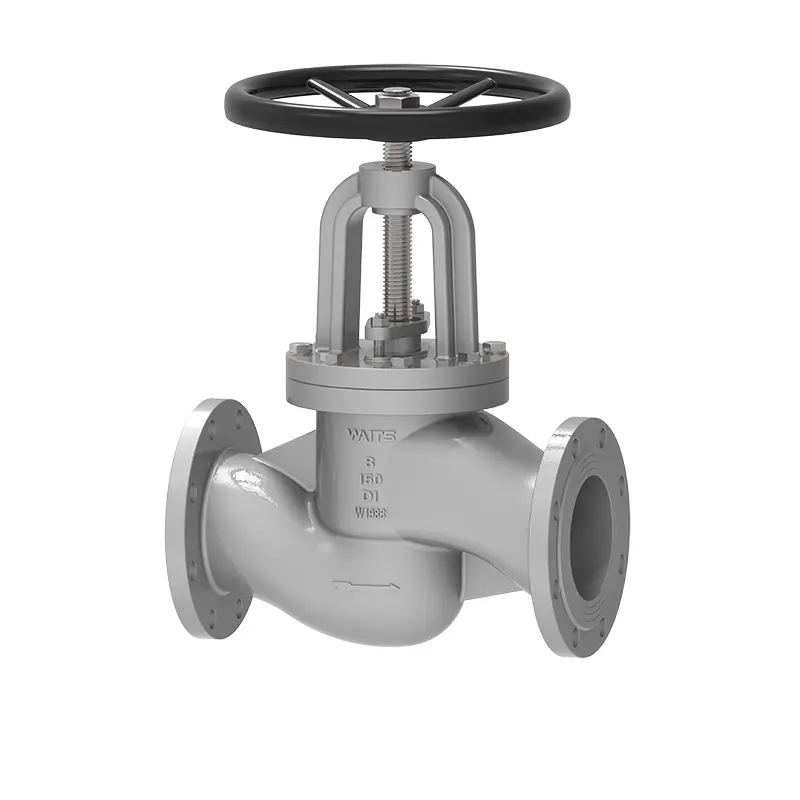

Kugelventil aus duktilem Gusseisen mit S-Muster

Das von Waits hergestellte S-förmige Absperrventil aus duktilem Gusseisen entspricht den AISI/DIN/BS/Standards und bietet eine stabile Leistung und ein hohes Preis-Leistungs-Verhältnis. Wir wurden ursprünglich in den Vereinigten Staaten gegründet und unser globaler Hauptsitz befindet sich jetzt in Wenzhou, China. Wir verfügen über mehr als eine Produktionsbasis, eine stabile Versorgung und können Ihnen Vorzugspreise anbieten.

Anfrage absenden

Produktbeschreibung

Das von Waits hergestellte S-förmige Absperrventil aus duktilem Gusseisen ist für eine präzise Durchflussregelung und minimale Leckage konzipiert. Wir wählen die Rohstoffe sorgfältig aus, um sicherzustellen, dass die Korrosions- und Verschleißfestigkeit des Ventils in einem zuverlässigen Bereich liegt und für den Langzeiteinsatz geeignet ist.
Dieses Kugelventil ist so konzipiert, dass es sich an Hochdruckbedingungen anpasst und in verschiedenen industriellen Anwendungen stabil und zuverlässig bleiben kann. Es passt sich an unterschiedliche Arbeitsbedingungen und Rohrleitungseigenschaften an und erfordert keine häufige Wartung. Es hat eine gute Lebensdauer und reduziert Ihre Arbeits- und Wartungskosten während des Einsatzes.
Die Drosselkapazität des S-förmigen Absperrventils aus Sphäroguss wird häufig in Wasseraufbereitungsanlagen, Dampfanwendungen und der chemischen Industrie eingesetzt. Darüber hinaus entscheiden sich einige Hochdrucksysteme aufgrund seiner guten strukturellen Festigkeit und starken Anpassungsfähigkeit auch für dieses Ventil.

Implementierungsstandards

Designstandards	,API603, ASME B16.34, DIN 3352, EN1984
Flanschnormen	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Verbindungsmethoden	SW, RF,
Prüfung und Abnahme	API598, DIN 3230, EN 12569
Strukturlänge	ASME B16.10, DIN3352-F4/F5, EN 558-1
Druck- und Temperaturniveaus	ASME B16.34、
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 2″ ~ NPS 12″ DN50 ~ DN300
Druckbereich	CL125~ CL300 PN10~ PN64
Temperaturbereich	；-10°C ~ +220°C
Anwendungsbereich	Leitungswasser, Abwasser, Bauwesen, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textilien, Elektrizität, Schiffbau, Metallurgie, Energiesystem usw.
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper/Ventildeckel	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilplatte/Ventilsitz	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Ventilschaft	F6A F304 F316 F51 F53 Monel K500
Ventilschaftmutter	Kupferlegierung
Verpackung	Flexible Graphit-, Graphit-Asbest-Packung, Polytetrafluorethylen...

Leistungsmerkmale

(1) Der Aufbau des Absperrventils ist einfacher als der des Absperrschiebers und es ist einfacher herzustellen und zu warten.
(2) Die Dichtfläche ist nicht leicht zu verschleißen und zu zerkratzen und die Dichtleistung ist gut. Während des Öffnens und Schließens findet kein relatives Gleiten zwischen dem Ventilteller und der Dichtfläche des Ventilkörpers statt, sodass Verschleiß und Kratzer nicht schwerwiegend sind, die Dichtleistung gut ist und die Lebensdauer lang ist.
(3) Beim Öffnen und Schließen hat der Ventilteller einen kleinen Hub und eine geringere Höhe als der Absperrschieber, aber die Baulänge ist länger als die des Absperrschiebers.
(4) Das Öffnungs- und Schließmoment ist groß und die Öffnungs- und Schließzeit ist relativ lang.
(5) Da der Mediumkanal im Ventilkörper gewunden ist, ist der Flüssigkeitswiderstand groß und der Stromverbrauch relativ hoch.
(6) Wenn der Nenndruck PN der Mediumströmungsrichtung ≤ 16 MPa beträgt, wird im Allgemeinen der stromabwärtige angenommen und das Medium fließt von der Unterseite des Ventiltellers nach oben; Wenn der Nenndruck PN≥20 MPa ist, wird im Allgemeinen der Rückfluss angenommen und das Medium fließt von der Oberseite des Ventiltellers nach unten, um die Dichtleistung zu erhöhen. Allerdings ist zu beachten, dass bei Verwendung des Absperrventils das Medium nur in eine Richtung fließen kann und die Fließrichtung nicht ändern kann.
(7) Der Ventilteller erodiert leicht, wenn er vollständig geöffnet ist. Sie müssen daher bei der Verwendung vorsichtig sein.
Die Ventilschaftachse des Absperrventils steht senkrecht zur Ventilsitzdichtfläche. Der Öffnungs- bzw. Schließhub des Ventilschafts ist relativ kurz und weist eine zuverlässige Schneidwirkung auf. Es eignet sich zum Absperren, Regeln und Drosseln des Mediums.
