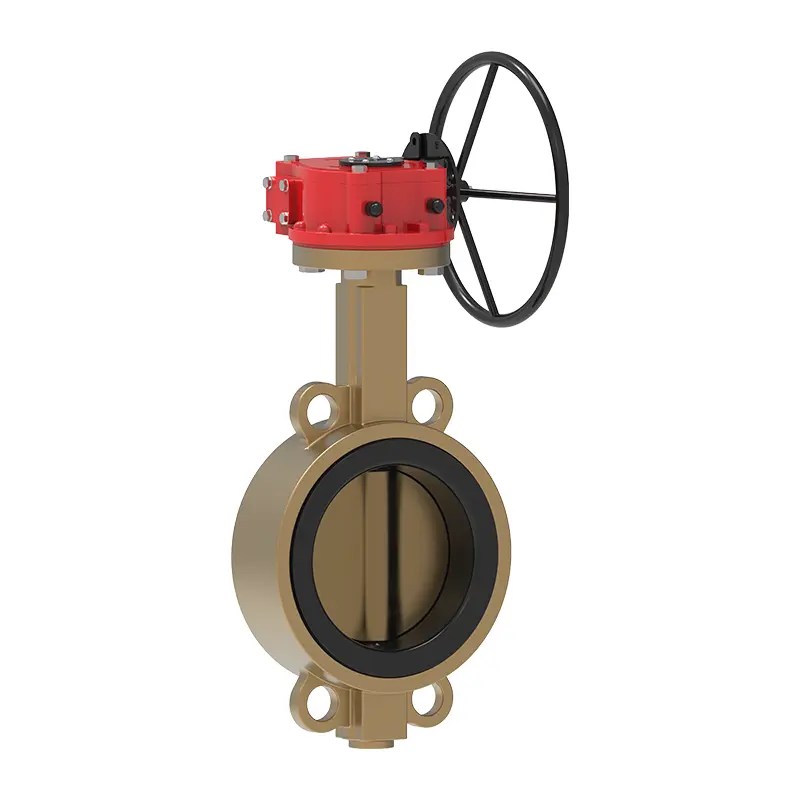

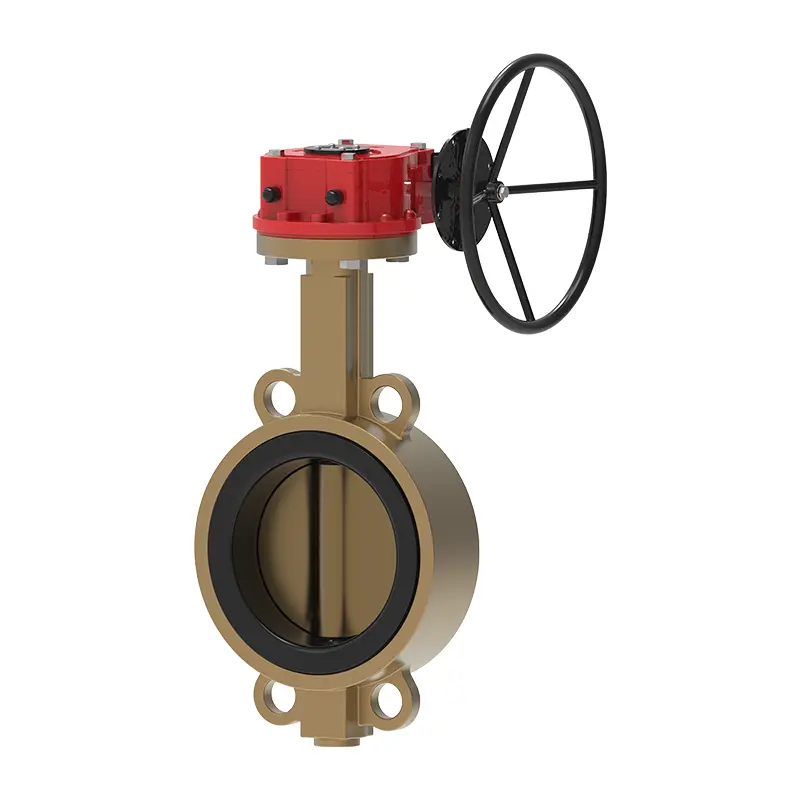

Bronze -Wafer -Schmetterlingsventil

Das Bronze -Wafer -Schmetterlingsventil von Waits Valve Ltd. ist ein Rotationsventil mit einem visuellen Hinweis darauf, ob das Ventil vollständig geöffnet ist. Mit einem fortschrittlichen doppelten oder dreifach exzentrischen Design, das die Verschleiß von Dichtungsoberflächen und das Bedürfnisdrehmoment effektiv reduziert, können Sie dieses Ventil jahrelang für einen Dollar verwenden und mit uns Geschäfte verhandeln!

Anfrage absenden

Produktbeschreibung

Waitsventil Bronze -Wafer -Schmetterlingsventil wird häufig in Brandschutzsystemen als Systemsteuerventil und Zonenventil verwendet. Es verwendet automatische Rollschweißtechnologie, um eine Metallbarriere zwischen dem Flüssigkeitsmedium und der Atmosphäre zu bilden. Das Waitsventil ist mit einem mit langsam klingenden Handradgetriebe ausgestattet, um das Risiko eines Wasserhammers zu verringern.
Es verwendet eine Balgstruktur im Inneren: Das untere Ende des Edelstahlburgens wird am Ventilstamm geschweißt, um zu verhindern, dass die Prozessflüssigkeit den Ventilstamm untergräbt. Das andere Ende des Balgs bildet ein statisches Siegel zwischen dem Ventilkörper und der Motorhaube. Dieses Doppelsiegeldesign stellt sicher, dass selbst wenn der Balg ausfällt, die Ventilstammverpackung dennoch effektiv Leckagen verhindern kann. Der Balg wird mit dem Ventilstamm geschweißt, um eine stabile Betriebsleistung aufrechtzuerhalten und die durch Ventilkernbewegung verursachte Ventilstammschwingung zu vermeiden. Dieses Ventil ist ideal für Rohrleitungen, die Dampf, brennbare und explosive Materialien, Wärmeleitöl, hohe Reinheit und giftige Materialien tragen.

Implementierungsstandards-Bronze-Wafer-Schmetterlingsventil
Designstandards	Feuer 609, EN593
Flanschstandard	ASME B16.5/ASME B16.47-/B/EN1092-1/2
Verbindung	RF, ff
Testakzeptanz	Feuer 598 EN12266
Strukturlänge	API609/EN558
Druck- und Temperaturwerte	ASME B16.34
Brandtest	/
Niedriger Leckagestandard	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175

Anwendungs-Bronze-Wafer-Schmetterlingsventil
Größe	NPS 2 "~ NPS48" DN50 ~ DN1200
Druckbereich	CL125 ~ CL150 PN6 ~ PN16
Temperaturbereich	-20 ℃ ~ 200 ℃
Anwendung	Wasser, Öl, Gas, Meerwasser und schwach ätzende Flüssigkeiten
Antriebsmodus	Hebel, Elektro-, Pneumatik, Hydraulik, Zahnrad
Ventilkörper	Al - Bronze
Ventilkern	Al - Bronze
Versiegelungsfläche	EPDM, PTFE, NBR
Ventilstiel	Edelstahl 416, F316, F304 oder Al - Bronze

Merkmale
Alle Ventile sind mit einer eingebauten vorverdrahteten Überwachung der Anti-Verwirrungsschalteranordnung ausgestattet. Der Keuchterschalter sendet ein Signal, dass sich die Ventilscheibe von der vollständig geöffneten Position bewegt hat.
Druckbereich:
CL125 ~ CL150 PN6 ~ PN16
Größe:
NPS 2 "~ NPS48" DN50 ~ DN1200
Alle Ventile sind mit Anti-Verschiebungsschalter-Baugruppen ausgestattet,
Geeignet für den Gebrauch im Innen- und Außenbereich.
Mit langsamen Schließ- und langsamen Öffnungsfunktionen kann es einfache Schäden verhindern
Das Waits Bronze -Wafer -Schmetterlingsventil bietet eine einfache und kompakte Konstruktion mit kleiner Größe, geringem Gewicht und minimalen Komponenten für die einfache Installation, Demontage, Wartung und Installation in jeder Position. Der einfache Betrieb ermöglicht es der Scheibe, um 0 ° -90 ° um die Achse zu drehen, um mit nur einer 90 ° -Wendung zu öffnen/zu schließen, was hervorragende Merkmale der Flüssigkeitsregelung bietet.
Mit zuverlässiger Versiegelungsleistung verwendet es weiche Versiegelung, typischerweise Gummi oder andere elastische Materialien, die um die Scheibe oder im Ventilkörper eingebettet sind, um einen engen Verschluss zu gewährleisten, sodass es für verschiedene Medien geeignet ist, insbesondere bei Anwendungen mit hoher Dichtungsbedarf.
Aus Aluminiumbronze gefertigt und verfügt über Korrosionsbeständigkeit, ideal für Pipelines mit korrosiven Medien wie Meerwasser, Säuren und Alkalis, die die Lebensdauer des Ventils erweitern.
Seine breite Anwendbarkeit ermöglicht die Verwendung unter harten Bedingungen wie Desulfurisierung, Vakuum und Meerwasserentsalzungssystemen durch Materialauswahl (z. B. verschiedene Scheiben- und Sitzmaterialien) und Steckdeliktescheibenwellenanschlüsse.
