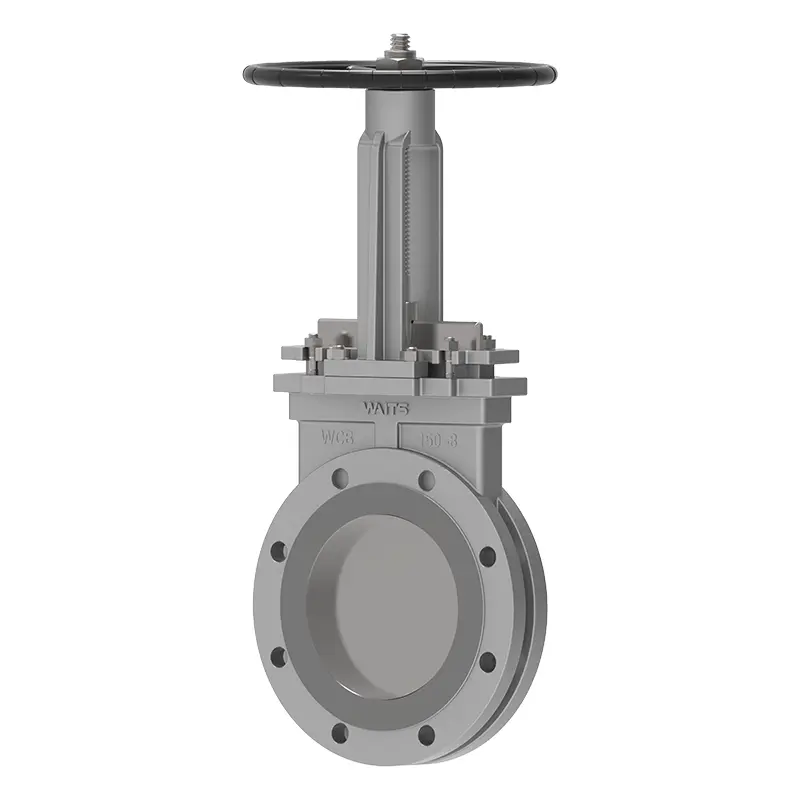

Rundmessertorventil

Das kreisförmige Messertorventil von Waits Valve ist für industrielle Rohrleitungssysteme ausgelegt, und sein einzigartiges rundes Tor bietet zuverlässige Absperrung und reibungslose Durchflussregelung. Es wird in verschiedenen Branchen weit verbreitet, insbesondere in Gebieten, die eine hohe Versiegelung und eine geringe Wartung erfordern.

Anfrage absenden

Produktbeschreibung

Waitsventil hochwertiges kreisförmiges Messertorventil ist für Recyclinganwendungen geeignet, mit einem vollständig runden Strömungsweg ohne Rillen oder Depressionen, um die Ansammlung und Verstopfung der Medien zu verhindern, wie z. Es ist besonders für Flüssigkeitskontrollanwendungen geeignet, an denen Partikel, Fasern oder Schlämme beteiligt sind. Einige Modelle sind mit einer kräftig-resistenten, sich verjüngenden Kante oder einem Schaber am Einlass ausgestattet, um hochgradig abrasive Medien besser zu handhaben. Der zweiteilige Ventilkörper verfügt über einen runden Einlass und einen quadratischen Auslass (größer als der Einlass), um die Verstopfung von Medien effektiv zu verhindern.

Implementierungsstandards-kreisförmige Messertorventile
Designstandards	API600, DIN3352, EN1074
Flanschstandard	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Verbindung	RF, FF, RTJ
Testakzeptanz	Feuer 598 EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Brandtest	BS 6755‌
Niedriger Leckagestandard	API 622
Anti-Clogging-Design	MSS-SP-81‌
Anwendungskreismessertorventil
Größe	‌DN50 ~ DN1000
Druckbereich	PN1.0?
Temperaturbereich	-20 ℃ 425 ℃‌
Anwendung	Ascheentladung, industrielle Abwasserbehandlung, Papierherstellung und Aufschlämmentransport, Hochtemperaturschlitzentladungssystem
Antriebsmodus	Stützhandbuch, elektrisch, pneumatisch, hydraulisch usw.
Ventilkörper-/Ventilabdeckung	Verzeihungen: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tor	Schmiedelemente: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Versiegelungsfläche	Gummi, PTFE, Edelstahldichtung, Carbid
Ventilstiel	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Stange	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Merkmale:

1. Ventilkörper:

Das kreisförmige Messertorventil verfügt über ein Klauendesign am unteren Rand des Ventilanschlusses, um das Gate zu halten, anstatt eine Rille, wodurch potenzielle Verstopfung bei der Schließung des Ventils beseitigt wird.

2. Tor:

Die Torstärke kann erhöht werden, um höheren Drücken zu widerstehen.

Beide Seiten der Toroberfläche sind poliert, um das Verstopfen zu verringern.

3. Sitz:

Der Sitzhalter bedeckt die Seite des Sitzes, um zu verhindern, dass der Sitz durch direkten Wasserfluss gewaschen wird.

Der Vorspannsitz ist einstellbar, um unterschiedliche Dichtungsniveaus zu erreichen und einen normalen Sitzverschleiß auszugleichen.

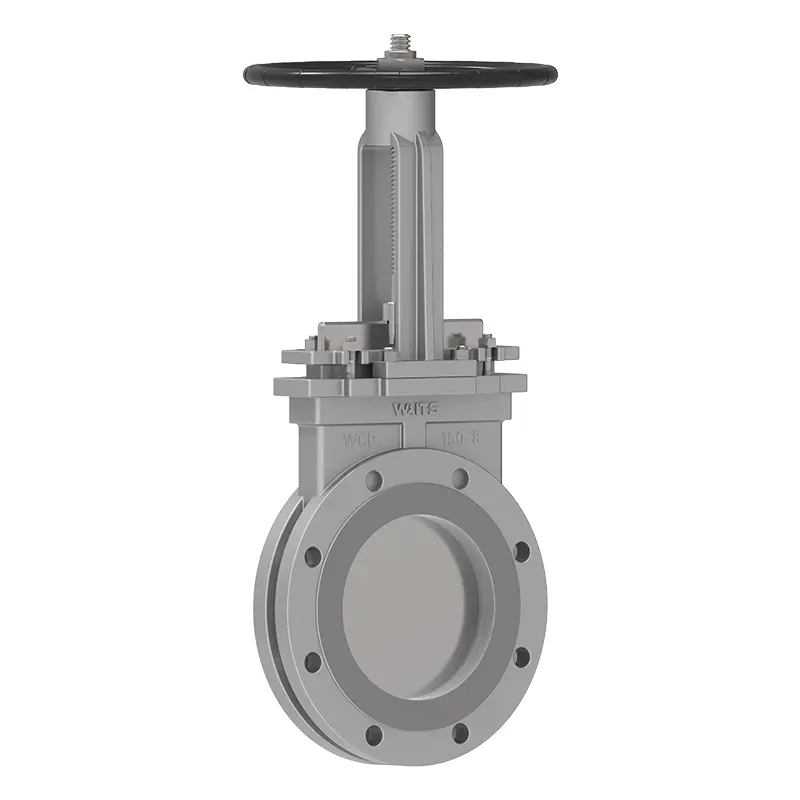

Circular Knife Gate Valve
