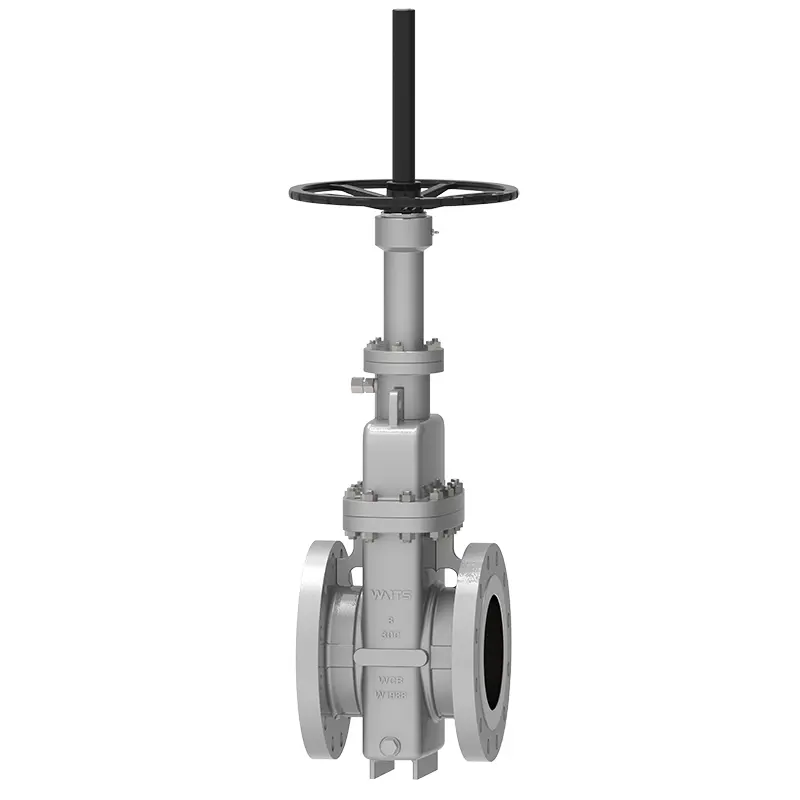

Einzelscheiben -Flachtorventil

Das Einzelscheiben -Flat -Gate -Ventil ist ein Gleitventil mit einem parallelen Tor als Schlussteil. Sein Schlussteil ist ein einzelnes Tor, und die Presskraft des Tors zum Ventilsitz wird durch den auf dem schwimmenden Gate- oder schwimmenden Ventilsitz wirkenden mittleren Druck gesteuert. Das von Waits entwickelte und hergestellte flache Gate-Ventil hat die Eigenschaften von Elastizität und Vorspannung, Strukturventilsitz mit gleichzeitiger Versiegelung von stromaufwärts gelegenen und stromabwärts gelegenen Versiegelungssitzen, Ventilsitz mit Selbstverschlussfunktion sowie Ventilantrieb und Ventil sind unabhängig. Gemäß den Kundenanforderungen kann das Tor in Typen mit Umleitungslöchern, ohne Ablenkungslöcher, einstellbares Tor usw. unterteilt werden.

Implementierungsstandards

Anwendung

Leistungsfunktionen

Es gibt drei Arten von Ventilkörperstrukturen: Gießen, Schweißen und Schmieden.
Das Einzelscheiben-Flach-Gate-Ventil nimmt eine Struktur mit einer O-Ring-Dichtung und einem schwimmenden Ventilsitz mit Vorspannung an, wodurch das flache Gate-Ventil am Einlass und der Auslass bidirektional versiegelt wird. Und das Öffnungs- und Schlussdrehmoment dieser Struktur beträgt nur 1/2 eines gewöhnlichen Ventils, sodass das Ventil leicht geöffnet und geschlossen werden kann. Der Ventilsitz nimmt einen weichen Versiegelungsring an, der eine doppelte Dichtung aus weicher Dichtungsfläche und Metall bis Metall aufweist, und die weiche Dichtfläche wischt auch den Gate -Schmutz ab. Auf einer Seite des Ventils befindet sich ein Fettinjektionsventil, und das Fett tritt durch den Fettinjektor und das Fettinjektionsloch des Ventilsitzes in die Dichtfläche ein, um die Auswirkung der Notdichtung zu erreichen. Um die Lebensdauer zu verlängern, ist das Tor mit einem Führungsloch ausgestattet, um die Versiegelungsfläche vor mittlerer Erosion zu schützen, und passt immer zur Versiegelungsfläche, unabhängig davon, ob das Ventil vollständig geöffnet oder vollständig geschlossen ist. Wenn das Ventil vollständig geöffnet ist, ist der Ventilkanal glatt und gerade, der Durchflusswiderstandskoeffizient ist extrem klein und es gibt fast keinen Druckverlust. Die Pipeline kann von einem Rohrreiniger gereinigt werden.
Dieses Einzelscheiben-Flat-Gate-Ventil nimmt eine Packstruktur mit Selbstversiegelungsfähigkeit an, muss nicht häufig eingestellt werden und ist extrem einfach zu öffnen und zu schließen. Die Versiegelungsleistung ist zuverlässig und die Verpackung ist mit einer Hilfsdichtungs -Fettspritzstruktur ausgestattet, die das Problem löst, dass die Verpackung der allgemeinen Ventile am wahrscheinlichsten aussieht. Wenn das Ventil geschlossen ist, kann der hohe Druck in der Innenhöhle automatisch entladen werden, um eine sichere Verwendung zu gewährleisten. Das Produkt ist eine vollständig geschlossene Struktur mit guter Schutzleistung und kann unter Allwetterbedingungen verwendet werden. Das Ventil ist mit einem Positionsindikator ausgestattet, um die Ventilöffnungs- und Schließposition anzuzeigen. Der Top -Ladeart kann während der Wartung Zeit und Kosten sparen.
