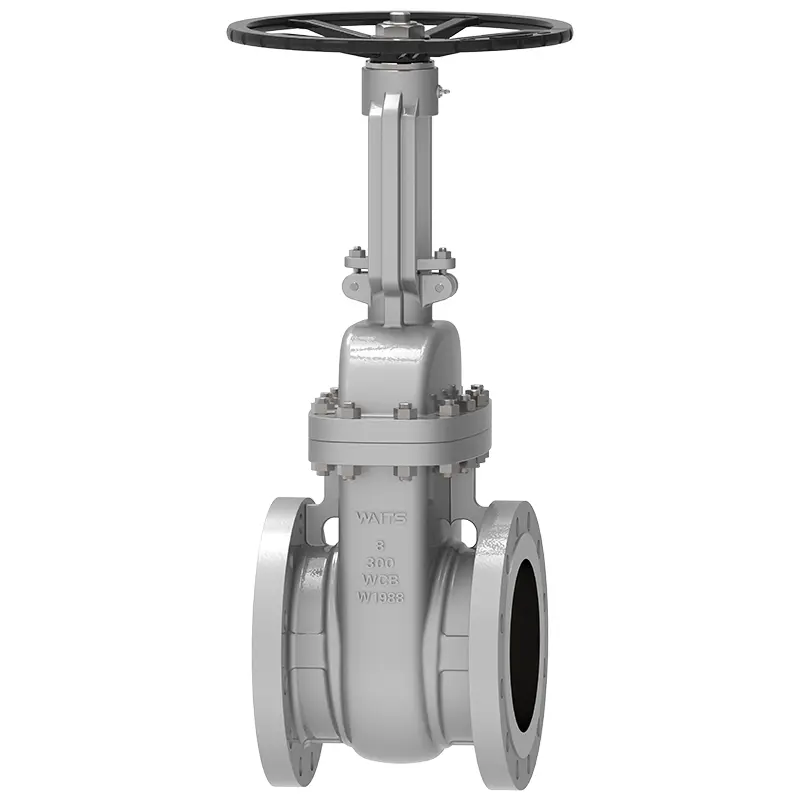

Keiltorventil

Als großer Hersteller von Wedge -Gate -Ventilen und integrierter Lieferant wurde Waits 1994 in den USA eingerichtet und 2008 in China eine Niederlassung eingerichtet. Es hat zwei Produktionsgrundlagen in Wenzhou und Tianjin, von denen Wenzhou seinen globalen Hauptsitz hat. Das Wedge -Gate -Ventil verfügt über eine gute Dichtungsleistung und einen bequemen Betrieb und wird in industriellen Pipeline -Systemen häufig eingesetzt. Sein einzigartiges Design kann den Medienfluss effektiv steuern, mit Verschleiß und einer langen Lebensdauer.

Anfrage absenden

Produktbeschreibung

Wedge Gate Ventil ist ein hochwertiges Industrieventil. Angemessener Preis, hohe Kostenleistung, kann Ihnen Kosten sparen. Hervorragende Qualität, ausgezeichnete Versiegelungs- und Verschleißfestigkeit kann lange stabil laufen. Es wird in verschiedenen industriellen Pipeline -Systemen in Südostasien/Nordamerika/Europa weit verbreitet und in den Bereichen Erdöl, Chemieindustrie, Wasserschutz usw. sehr beliebt.

Implementierungsstandards

Designstandard	API 600, Din, Gost
Flanschstandards	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Endverbindung	RF, RTJ, BW usw.
Inspektion & Test	API 598, GOST
Von Angesicht zu Angesicht	ASME B16.10, DIN 3202, EN 558-1, GOST
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	2 "-48", DN50-DN1200
Druckbewertung	Klasse 150-2500, PN10-PN420
Betriebstemperatur	-60 ° C ~ 450 ° C.
Anwendungsbereich	Leitungswasser, Abwasser, Bau, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textil, Strom, Schiffbau, Metallurgie, Energiesystem usw.
Operator	HW, Zahnrad, elektrisch, pneumatisch usw.
Körpermaterial	Kohlenstoffstahl, Edelstahl, Duplex Edelstahl, Legierungsstahl, Monel, Al Bronze usw.
Ventilplatte/Ventilsitz	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Ventilstiel	F6A F304 F316 F51 F53 MONEL K500
Ventilstammmutter	Kupferlegierung
Verpackung	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungsfunktionen

1. Das Tor hat zwei Dichtflächen. Am häufigsten verwendeten ist, dass die beiden Dichtflächen des Gate eine Keilform bilden. Der Keilwinkel variiert mit den Ventilparametern und beträgt normalerweise 5 °.
2. Das Versiegelungsprinzip des Keiltorventils besteht darin, die Versiegelung durch die enge Kombination der beiden Dichtflächen auf dem Keiltor und den beiden Dichtflächen am Ventilkörper zu erreichen, wenn sie eingeklemmt sind.
3. Das Wedge -Gate -Ventil kann in ein steigendes Stamm -Gate -Ventil (Hubstamm -Gate -Ventil) und ein verstecktes Stamm -Gate -Ventil (rotierendes Stamm -Gate -Ventil) unterteilt werden.
4. Das Keiltorventil kann in ein elastisches Gattentyventil und ein starres Gateventil gemäß den verschiedenen Gate -Strukturformen unterteilt werden.
5. Der Ventilkörper ist gegossen, der Ventilkörper und die Ventilabdeckung sind durch Schrauben angeschlossen, und der mittlere Flansch ist mit einer Wickeldichtung versiegelt. Metallringe können auch für die Verbindung verwendet werden, wenn Kunden spezielle Anforderungen haben.
6. Der Kanal ist glatt und der Durchflusskoeffizient klein. Die Versiegelungsfläche wird vom Medium weniger erodiert und erodiert.
7. Die Dichtfläche besteht aus Legierungsstahl oder harter Legierung, die eine gute Verschleißfestigkeit und Abriebfestigkeit aufweist.
8. Flexibler Graphitfüller wird verwendet, die Dichtung ist zuverlässig und der Betrieb ist leicht und flexibel.
9. Die mittlere Strömungsrichtung ist nicht eingeschränkt, es gibt keine Störung und der Druck ist nicht verringert.
10. Die Form ist einfach, die Strukturlänge ist kurz, der Herstellungsprozess ist gut und der Anwendungsbereich ist breit.
