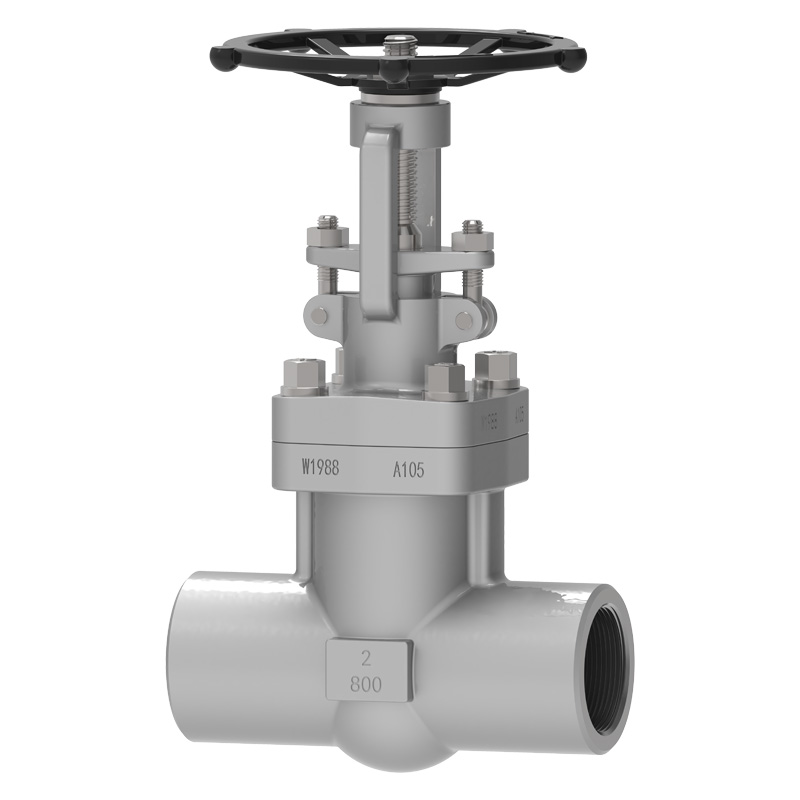

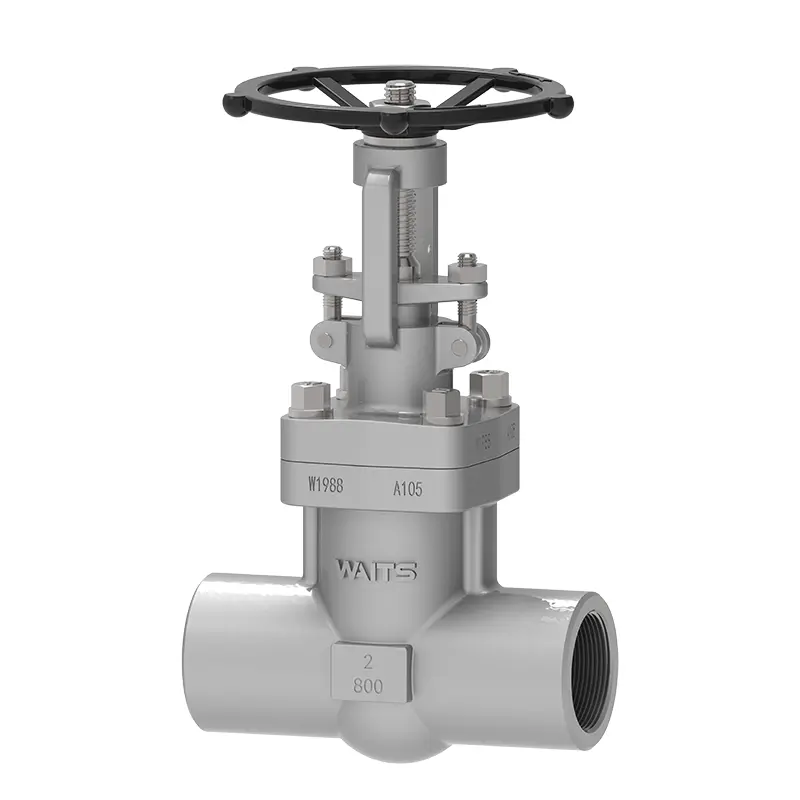

NPT-Absperrschieber aus geschmiedetem Stahl

Der von Waits hergestellte NPT-Absperrschieber aus geschmiedetem Stahl bietet zuverlässige Flüssigkeitskontrolllösungen für Ihr Rohrleitungssystem. Wir wurden ursprünglich in den Vereinigten Staaten gegründet und gründeten später eine Niederlassung in China. Unser globaler Hauptsitz befindet sich in Wenzhou, China. Unsere Produktionsbasis ist vollständig und fortschrittlich und wir können Werksvorteilspreise und stabile Lieferungen bieten. Dieses Ventil kann unter verschiedenen Arbeitsbedingungen eingesetzt werden und ist besonders im Nahen Osten und in Nordamerika beliebt.

Anfrage absenden

Produktbeschreibung

Im Vergleich zu Stahlgussteilen weisen geschmiedete Stahlteile eine höhere Qualität auf, was sich in der Schlagkraft, der Plastizität, der Zähigkeit und anderen mechanischen Eigenschaften widerspiegelt. Der allgemeine Durchmesser von NPT-Absperrschiebern aus geschmiedetem Stahl beträgt nicht mehr als DN80, und die meisten davon sind Ausführungen mit reduziertem Durchmesser. Die Durchflussrate ist etwas geringer als die von Absperrschiebern aus Stahlguss mit demselben Durchmesser, aber der Druck- und Temperaturbereich, dem sie standhalten können, ist höher als bei Absperrschiebern aus Stahlguss, und die Dichtungsleistung ist viel besser als die von Absperrschiebern aus Stahlguss , mit einer längeren Lebensdauer und der Mediumflussrichtung ist nicht wie bei anderen Absperrschiebern eingeschränkt.

Implementierungsstandards

Designstandards	API602, ASME 16.34, BS 5352, BS 6364;
Flanschnormen	SW Socket welding ends according to ASME B16.11, BW butt end by ASME B16.25, NPT threaded connectors according to ASME B1.20.1
Connection methods	SW, NPT, BW,
Prüfung und Abnahme	API 602/API 598
Strukturlänge	Länge der Schieberkonstruktion aus geschmiedetem Stahl mit Muffenschweißung/Gewindeende gemäß Werksnormen
Pressure and temperature levels	ASME B16.34、
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Application

Größe	NPS1/4″~NPS3″ DN6~DN80
Druckbereich	CL150~ CL2500 PN10~ PN420
Temperaturbereich	；-40°C ~ +600°C
Anwendungsbereich	Leitungswasser, Abwasser, Bauwesen, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textilien, Elektrizität, Schiffbau, Metallurgie, Energiesystem usw.
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper/Ventildeckel	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilplatte/Ventilsitz	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilschaft	F6A F304 F316 F51 F53 Monel K500...
Valve stem nut	Kupferlegierung...
Verpackung	Flexible Graphit-, Graphit-Asbest-Packung, Polytetrafluorethylen...

Leistungsmerkmale

1. NPT-Absperrschieber aus geschmiedetem Stahl sind geschmiedet und es gibt drei Arten von Hohlraumdichtungen:
Verschraubte Haube bedeutet, dass Ventilkörper und Haube durch Schrauben und Muttern verbunden sind und die gewickelte Dichtung abgedichtet ist. Nach individuellen Anforderungen können zur Verbindung auch Metallringe verwendet werden.
Geschweißtes Oberteil bedeutet, dass Ventilkörper und Oberteil durch Gewinde verbunden und vollständig verschweißt sind. Bei kundenspezifischen Anforderungen kann eine vollverschweißte Verbindung verwendet werden.
Die 900-Pfund-, 1500-Pfund- und 2500-Pfund-Hohlräume verfügen über eine druckselbstspannende Dichtungsstruktur, und die Dichtungsleistung steigt mit zunehmendem Innendruck bei hoher Zuverlässigkeit.
2. Der Kanal ist glatt, der Durchflusskoeffizient ist klein und die Dichtfläche wird durch das Medium weniger erodiert und erodiert.
3. Die Dichtfläche besteht aus legiertem Stahl oder Hartlegierung, die eine gute Verschleißfestigkeit und Abriebfestigkeit aufweist.
4. Die Packung besteht aus flexiblem Graphit, der zuverlässig und flexibel zu bedienen ist.
5. Die Fließrichtung des Mediums wird nicht eingeschränkt und es kommt zu keiner Störung oder Druckminderung.
6. Der Austausch und die Wartung der Verpackung können im Zustand der Online-Abschaltung durchgeführt werden, ohne den Betrieb des Systems zu beeinträchtigen.
7. Einfache Form, kurze Strukturlänge, gute Verarbeitbarkeit bei der Herstellung und breiter Anwendungsbereich.

NPT Forged Steel Gate Valve
