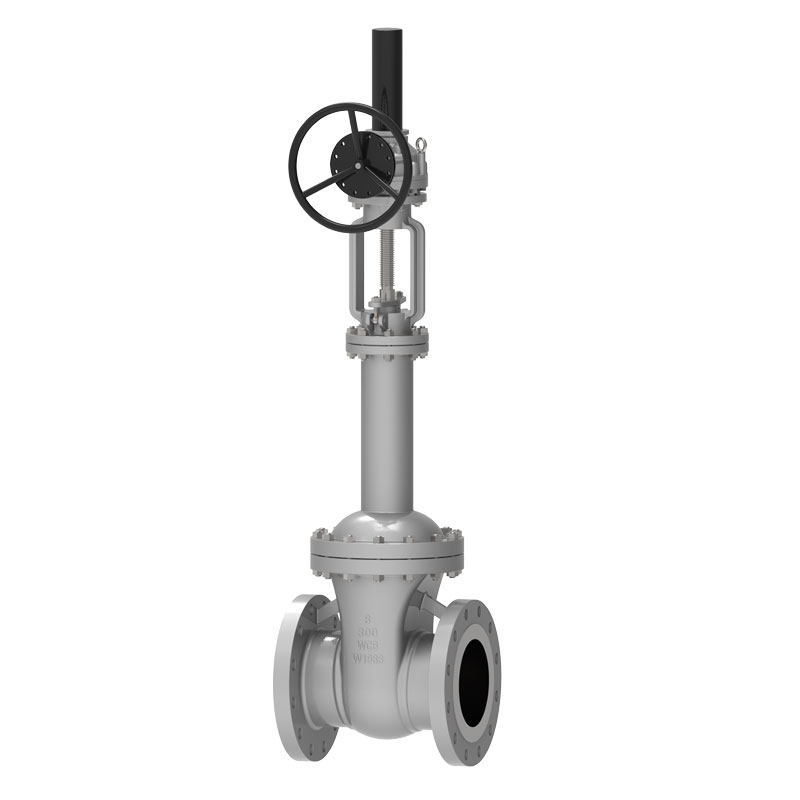

Balgentorventil

Wenn Sie nach hochwertigem Bellows-Gate-Ventil suchen, können Waits Ihre vertrauenswürdige Wahl sein. Als erfahrener Ventilhersteller und Lieferant in der Branche wird das von uns hergestellte Balgentorventil bei städtischen Heizungen, Gasübertragung, Dampfpipelines und groß angelegten Wasserschutzprojekten häufig eingesetzt und von Kunden in vielen Ländern in Europa und im Nahen Osten anerkannt.

Anfrage absenden

Produktbeschreibung

Das Balgentorventil bildet eine Metallbarriere zwischen dem Flüssigkeitsmedium und der Atmosphäre durch automatisches Rollschweißen, was ein Design ist, das den Ventilstamm vor Leckagen schützt.
Die Balgstruktur wird im Inneren verwendet, und das untere Ende des Edelstahlburgens wird am Ventilstamm geschweißt, um zu verhindern, dass die Prozessflüssigkeit den Ventilstamm korrodiert. Das andere Ende wird zwischen dem Ventilkörper und der Ventilabdeckung platziert, um ein statisches Siegel zu bilden. Das Doppelversiegelungsdesign ist sicherer. Wenn der Balg ausfällt, vermeidet das Ventilstammverpackung auch Leckage.
Der Balg ist mit dem Ventilstamm geschweißt, um eine stabile Betriebsleistung aufrechtzuerhalten und eine Vibration des Ventilstamms zu vermeiden, die durch Ventilstopfenvibration verursacht wird. Das Balgentorventil eignet sich am besten für Rohrleitungen mit Dampf, brennbarem, explosivem, thermischem Öl, hoher Reinheit, giftigem und anderem Medien.

Implementierungsstandards

Designstandards	DIN3356 ， ASME B16.34
Flanschstandards	DIN2543-2545, ASME B16.5, ASME B16.47
Verbindungsmethoden	RF,
Testen und Akzeptanz	Din3230, Feuer 598
Strukturlänge	DIN3203, ASME B16.10
Druck- und Temperaturwerte	ASME B16.34 、
Feuerfesten Test	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 2 "~ NPS 24" DN50 ~ DN600
Druckbereich	CL150 ~ CL1500 PN10 ~ PN260
Temperaturbereich	-20 ℃ ~ 350 ℃
Anwendungsbereich	Leitungswasser, Abwasser, Bau, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textil, Strom, Schiffbau, Metallurgie, Energiesystem usw.
Antriebsmodus	Handrad, Schräggetriebe, elektrisch, pneumatisch usw.
Ventilkörper-/Ventilabdeckung	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Legierung 20, Monel ...
Versiegelungsfläche	Body, Body Clodding Iron Base
Ventilstiel	F6A F304 F316 F51 F53 MONEL K500
Ventilstammmutter	Kupferlegierung
Verpackung	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungsfunktionen

Vorteile
1. Das Balgentorventil hat eine angemessene Struktur, eine zuverlässige Versiegelungsleistung und ein schönes Aussehen.
2. Die Versiegelungsfläche ist mit einer CO-basierten Hardlegierung geschweißt, bei der sie wesistent, korrosionsresistent, reibungsresistent sind und ein langes Lebensdauer haben.
3. Der Ventilstamm ist auf der Oberfläche getemperiert und nitriert, was eine gute Korrosion und Reibungsbeständigkeit aufweist.
4. Das Doppelversiegelungsdesign wird übernommen, und die Leistung ist zuverlässiger;
5. Die Anzeige der Ventilstamminformation ist intuitiver;
6. Das Material der Größe der Teile, des Flansches und der Butt -Schweißnummer kann vernünftigerweise entsprechend der tatsächlichen Situation oder den Benutzeranforderungen ausgewählt werden, um verschiedene technische Anforderungen zu erfüllen.

Merkmale:
1. Das Doppelversiegelungsdesign ist eine Burgus + Ventil -Stammverpackung. Wenn der Balg ausfällt, vermeidet das Ventilstammverpackung auch Leckagen.
2. Kein Flüssigkeitsverlust und niedriger Energieverlust;
3.. Lange Lebensdauer, die dazu beiträgt, die Anzahl der Wartung zu verringern;
4. Der Sitz mit mittlerem Ventilssitz nimmt PTFE -Weichdichtungsmaterial an, wodurch die Versiegelung des Balgentorventils verbessert wird.
5. Der Ventilsitz nimmt eine konische Hartsiegel an, die gegen hohe Temperaturen widerstandsfähig ist und eine gute luftdichte aufweist.
