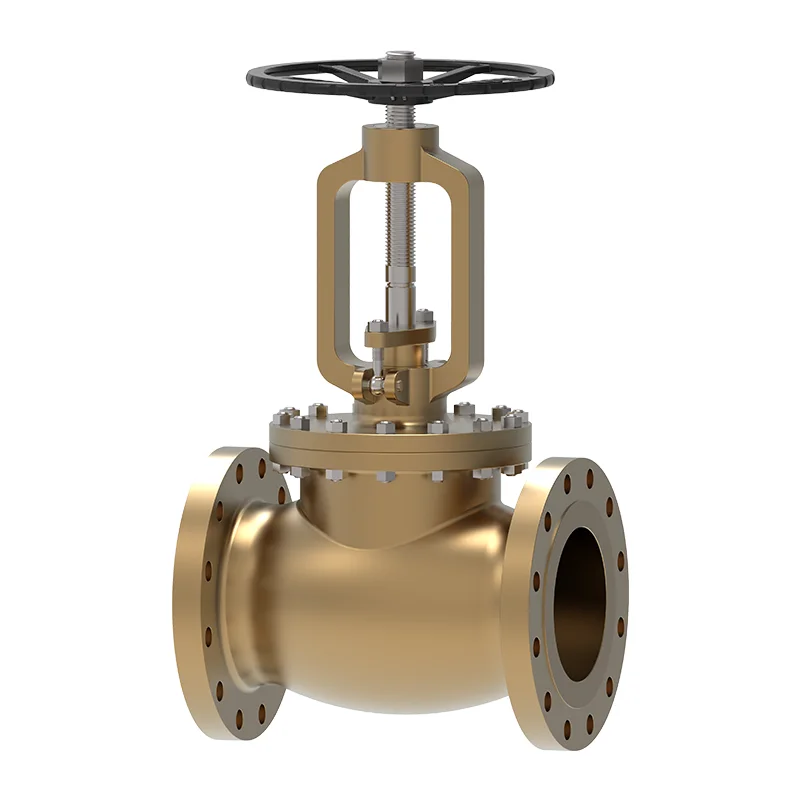

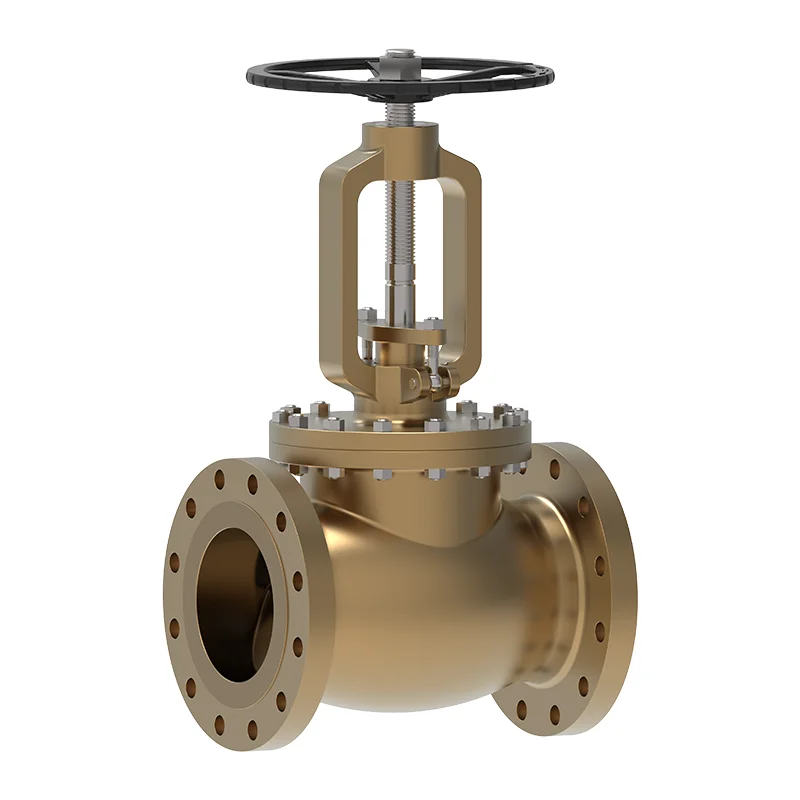

Bronze -Globusventil

Waits Bronze Globe Ventil verwendet eine Präzisionsscheibe, um sich entlang der Mittellinie des Ventilsitzes zu bewegen. Die Scheibe besteht aus hochwertiger Aluminiumbronze, das korrosionsresistent in Wasser und nicht oxidierende Medien ist. Der Ventilkörper ist stark und druckresistent, für Meeres-, Chemikalie-, HLK-, Strom- und petrochemische Anwendungen geeignet, um eine sichere und effiziente Flüssigkeitskontrolle zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Waits hochwertiges Bronze -Globusventil verwendet eine Bronzventilkörper und bietet eine Vielzahl von Ventilverkleidungs- und Dichtungsoptionen. Gewinde und Flanschverbindungen sind gemäß verschiedenen Standards wie BSP, DIN, EN, BS4504, ANSI und JIS erhältlich. Die meisten Globusventile sind mit SL -Optionen (SL) und SL) und Schraubprüfung erhältlich.

Für das Bronze -Globus -Ventil ° C treibt das Handrad den Ventilstamm so, dass sich die Scheibe entlang der mittleren Achse der Flüssigkeit nach oben und unten bewegt, wodurch das Öffnen und Schließen des Ventils erkennt, wodurch der Flüssigkeitsfluss gesteuert wird.

Das Aluminium -Bronze -Globusventil besteht hauptsächlich aus Ventilkörper, Ventilabdeckung, Scheibe, Ventilstamm, Versiegelungspackung und Handrad.

Die Ventilkörper- und Ventilabdeckung besteht aus Aluminiumbronze, die eine gute Korrosionsbeständigkeit und -festigkeit aufweist. Die Ventilscheibe ist geplant und die Versiegelungsfläche ist flach oder konisch.

Der Ventilstamm wird verwendet, um das Heben und Absenken der Ventilscheibe zu steuern. Es gibt zwei Arten von Bewegungen: versteckter Stammtyp (der Ventilstamm bewegt sich nur nach oben und unten) und steigender Stammtyp (der Ventilstamm bewegt sich nach oben und unten, und das Handrad dreht sich und bewegt sich gleichzeitig).

Implementierungsstandards-Bronze-Globusventil
Designstandards	API600 BS1873
Flanschstandard	ASME B16.5/ASME B16.47-/B/EN1092-1/2
Verbindung	Ff, rf, rtj, npt
Testakzeptanz	Feuer 598 EN12266
Strukturlänge	API 6d ASME B16.10 EN558
Druck- und Temperaturwerte	ASME B16.34
Brandtest	6fa Fire Flight607
Niedriger Leckagestandard	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175
Anwendungs-Bronze-Globusventil
Größe	NPS 1/2 "~ NPS 48" DN50 ~ DN1200
Druckbereich	CL150 ~ CL2500 PN10 ~ PN420
Temperaturbereich	-20 ℃ ~ 250 ℃
Anwendung	Wasser, Dampf, Öl, Erdgas und schwach ätzende Flüssigkeiten. Der Hartdichtentyp kann mit Medium, das Partikel oder hohe Temperatur enthält, verarbeiten.
Antriebsmodus	Handradbetrieb, Gangbetrieb, pneumatisch betriebenes, elektrisches betriebenes, hydraulisch betriebenes Betrieb
Ventilkörper-/Ventilabdeckung	Al - Bronze
Versiegelungsfläche	Weichsiegel (unter Verwendung von EPDM-, NBR-, PTFE-, Viton- und anderen Weichversiegelungsmaterialien, ausgezeichnete Versiegelungsleistung, geeignet für eine Vielzahl von Medien); Int+stl
Ventilstiel	Edelstahl 316, 304 oder Al - Bronze
Ventilstammnüsse	Messing. Edelstahl
Stange	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungseigenschaften

Für Bronze -Globusventile ermöglicht die hohe Korrosionsbeständigkeit von Aluminiumbronze, dass es der Erosion verschiedener ätzender Medien standhält, was es für korrosive Umgebungen wie Meerwasser, Sole, schwache Säuren und schwache Alkalis geeignet ist und so die Lebensdauer des Filters verlängert.

Mit hoher mechanischer Stärke kann das Aluminiumbronzematerial einen bestimmten Druck und die Aufprallkraft tragen und stabil in hohen Druck- oder hohen Durchflussrate -Rohrleitungssystemen ohne einfache Verformung oder Beschädigung arbeiten. Die Dichtflächen der Scheibe und des Sitzes werden genau für eine enge Passform bearbeitet, wodurch ein mittleres Leckage effektiv verhindert wird.

Das Handrad ist einfach zu bedienen und ermöglicht das mühelose Öffnen und Schließen des Ventils. Schließlich kann es mit Antriebsgeräten wie Wurm Zahnrädern, Pneumatik und Elektrik nach Bedarf ausgestattet werden, um eine Fernbedienung und den automatischen Betrieb zu erreichen.
