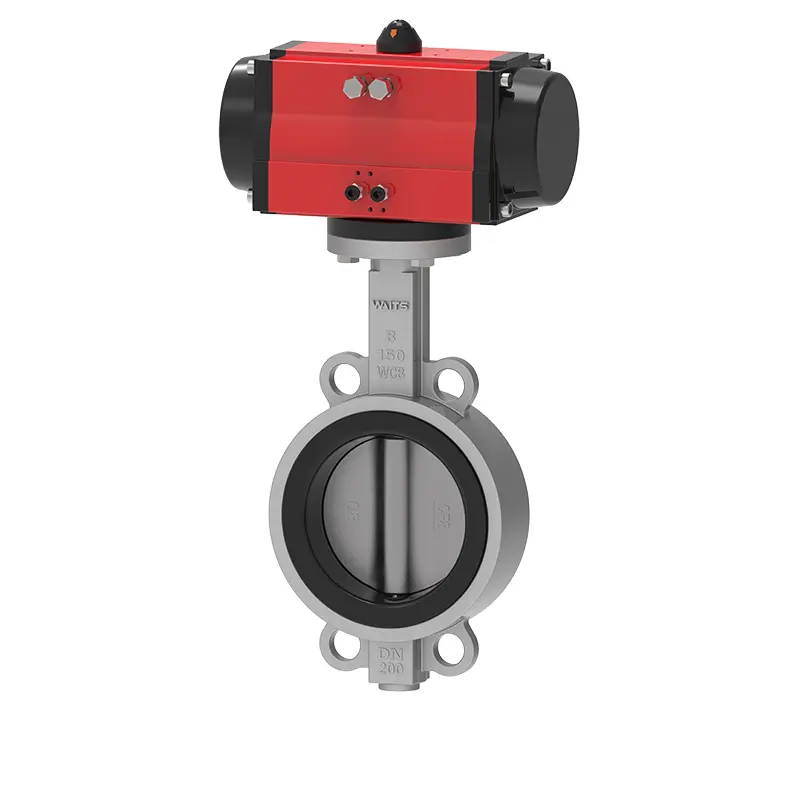

Pneumatic Wafer Soft Seated Butterfly Ventil
  • Pneumatic Wafer Soft Seated Butterfly VentilPneumatic Wafer Soft Seated Butterfly Ventil

Pneumatic Wafer Soft Seated Butterfly Ventil

Waits ist sehr erfahren bei der Herstellung pneumatischer Ventile, und pneumatisches Wafer -Weich -Sitzen -Schmetterlingsventil ist eines seiner Produkte. Wir haben unser eigenes professionelles Team ausgebildet und haben Produktionsbasis in Tianjin und Wenzhou mit stabilem Angebot und Wettbewerbspreisen. Dieses pneumatische Schmetterlingsventilmaterial ist sicher und umweltfreundlich und kann auch in Lebensmittelindustrien eingesetzt werden.

Anfrage absenden

Produktbeschreibung

Das pneumatische Wait -Wait -Ventil -Butterfly -Ventil von Waits -Wafer hat sich aus dem Leistungsaspekt an die Konstruktion anpasst. Durch sorgfältiges Design, Forschung und Entwicklung und Fertigung bietet es Kunden auf dem globalen Markt bessere Produkte und Nutzungserfahrungen.

1. Verwenden Sie Gummi hochelastischer Ventilsitz

Der Gummigehalt des EPDM -Ventilsitzes beträgt 50%, und wir simulieren mehr als 10.000 Öffnungs- und Schließtests, um die Stabilität der Dichtungsleistung und ohne Leckage sicherzustellen.

Die wichtigsten Eigenschaften dieses Ventils sind wie folgt: Shore A Härte/Grad 72 ± 3, 200%Zugspannung/MPA ≥ 6, Zugfestigkeit MPA-≥ 15, Dehnung bei Break/%≥350, dauerhafte Deformation bei Break/%≦ 10, Tränenfestigkeit/KN.M-1 ≥ 35, Kompressionsquote, Kompressionsdauer (70 ℃ ℃ ℃ ℃ ℃ ℃ 22 H, 22 H, 22 H, 22 H, 22 H, 22 H, 22 H, 22 H, 22 H, 22 H, 22.

Darüber hinaus ist der Ventilsitz als breite Kante ausgelegt. Im Vergleich zum schmalen Randventilsitz hat der breite Randventilsitz eine breitere Kontaktfläche mit dem Rohrleitungsflansch, und der Durchmesser kann fast 20 mm erreichen, was eine bessere Versiegelungsleistung aufweist.

2. Die Schmetterlingsplatte und die Ventilwelle sind ohne Stifte angeschlossen, was aufgrund der Installation von Stiften nicht zu Leckagen und Korrosion führt. Darüber hinaus ist die Methode zum Zerlegen der Ventilwelle sehr einfach, wodurch es einfach ist, den Ventilsitz zu ersetzen.

3. Die Ventilkörper ist mit einem Anti-Streugerät ausgestattet, das in der Pipeline sicherer zu verwenden ist.


Implementierungsstandards

Designstandard EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Endstandard Implementierungsstandards ANSI B16.1 Cl. 125lB und B16.5 Cl. 150 lb
Von 2501 PN6/PN10/PN16/,,,
EN 1092 PN6, PN10 und PN16
Als 2129 Tabelle D und E BS 10 Tabelle D und E
MSS SP44 Cl. 150 lb
Awwa C207 150lb
ISO 2531 PN6, PN10 und PN16
ISO 7005 PN6, PN10 und PN16
Inspektion & Test API 598 ISO 5208 EN 12266
Von Angesicht zu Angesicht ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Top Flansch ISO 5211


Anwendung

Betriebstemperatur -45 ℃ ~+150 ℃
GRÖSSE 2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Arbeitsdruck / CWP 16BAR 10BAR
Hülse 24BAR 15BAR
Siegel 18BAR 10BAR
Lufttest 6BAR 6BAR
Betriebsumgebung Chemische Verarbeitung von Ballast- und Bilgensystemen
Entsalzungsanlagen, Bohrungen, Trinkwasser
Trockenpulver, Lebensmittel und Getränke, Gasanlagen
HAVC -Bergbauindustrie, Papierindustrie, Sandhandhabung, Meerwasser, Zuckerindustrie
Thermo technische Wasserbehandlung Abwasser
Fahrmethode Handhebelwurm Zahnrad Elektrisch Pneumatik
KÖRPER Aus Gusseisen duktiler Kohlenstoffstahl aus Gusseisen aus Edelstahl Al-Bronze
SCHEIBE Aus Gusseisen duktiler Kohlenstoffstahl aus Gusseisen aus Edelstahl Al-Bronze
STÄNGEL 2CR13 F304 F316 F51 F53 MONEL K500
SITZ Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon Naturkautschuk


Leistungsfunktionen

1. Pneumatic Wafer Weiches Sitzen -Schmetterlingsventil ist ein kleines, leichtes Ventil, das leicht zu zerlegen und zu reparieren ist.

2. Die Ventilstruktur ist einfach im Design und kompakt als Ganzes. Die Öffnungs- und Schließgeschwindigkeit während des Betriebs kann 90 erreichen.

3. Während des Betriebs ist das Drehmoment klein und arbeitsrettender.

4. In Bezug auf die wichtige Versiegelungsleistung des Ventils führen wir strenge Gasstests durch, um keine Leckage zu erreichen.

5. Als professioneller Hersteller betrachten wir die maßgeschneiderten Bedürfnisse der Kunden. Pneumatic Wafer Soft Seated Butterfly Ventil kann verschiedene Komponentenmaterialien auswählen und für eine Vielzahl von Medien mit einer Vielzahl von Anwendungen geeignet.

6. Die Flusseigenschaften sind in der Regel linear und die Anpassungsleistung ist gut.

7. Durch Tests kann das Produkt für Zehntausende geöffnet und geschlossen werden und hat eine lange Lebensdauer.

Pneumatic Wafer Soft Seated Butterfly Valve
