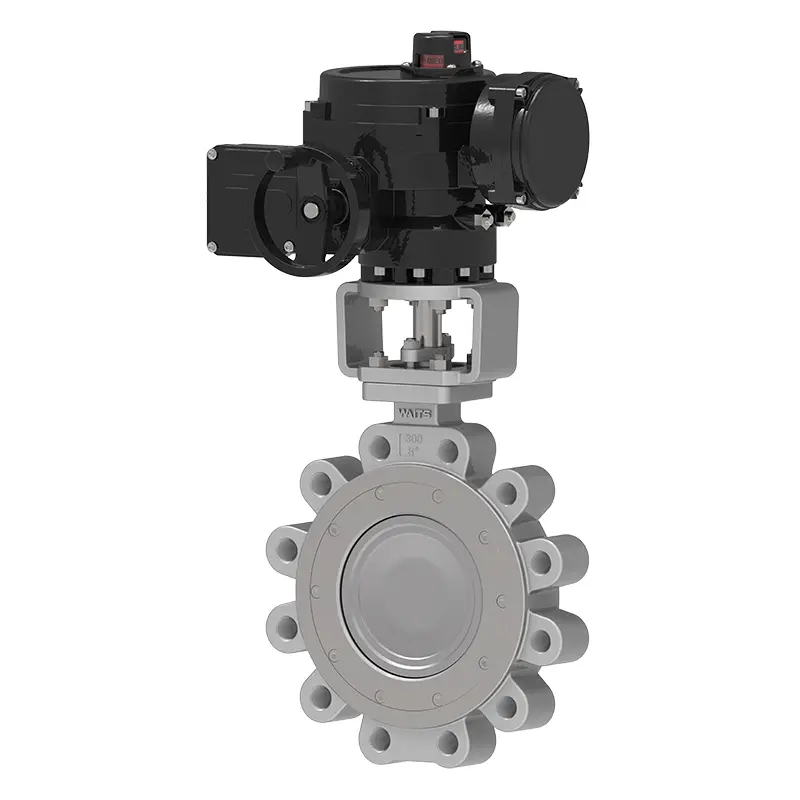

Elektrisches BW Metall sitzt Schmetterlingsventil

Waits ist ein großer Ventilhersteller und Lieferant mit einer Vielzahl von Produkten, darunter ein elektrisches BD -Metall -Sitzen -Schmetterlingsventil. Dieses Ventil wird häufig in der städtischen Heizung, Gasübertragung, Dampfpipelines und großen Wasserschutzprojekten eingesetzt. Unsere Kunden sind in vielen Ländern auf dem globalen Markt verteilt und wir hoffen, langfristige kooperative Beziehungen zu neuen und alten Kunden aufzubauen.

Anfrage absenden

Produktbeschreibung

Zu den Hauptteilen des elektrischen BW-Metall-Sitzen-Schmetterlingsventils gehören Ventilkörper, Schmetterlingsplatten, Dichtungsring, Transmissionsmechanismus usw. Das strukturelle Design verwendet zweidimensionale oder dreidimensionale exzentrische Prinzip. Temperaturwiderstand und Verschleißfestigkeit.

Dieses Schmetterlingsventil kann in verschiedenen Industriefeldern verwendet werden und hat von vielen Fabrikkunden Lob und Anerkennung erhalten. Wir sind uns bewusst, dass bevorzugte Preise von ausgereiften stromaufwärts- und nachgelagerten Lieferkettensystemen und hervorragenden Verarbeitungsgeräten untrennbar miteinander verbunden sind. Dies ist auch das, was wir immer von großer Bedeutung haben. Wir werden die Investitionen jedes Jahr erhöhen, um die Warteverträge zuverlässige Qualitäts- und Vorzugspreise zu halten.

Implementierungsstandards

Designstandards	API 609, in 593
Flanschstandards	ASME B16.25 (BW)
Verbindungsmethoden	BW
Testen und Akzeptanz	API 598, EN 12266, ISO 5208
Strukturlänge	API 609, ASME B16.10 und 558, ISO 5752
Druck- und Temperaturniveau	ASME B16.34
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Abmessungen	NPS 3 "~ NPS 120" DN80 ~ DN3000
Druckbereich	CL150 ~ CL1500 PN6 ~ PN250
Temperaturbereich	； -45 ° C ~ +600 ° C.
Antriebsmodus	Turbine, pneumatisch, elektrisch

Hauptteilematerialien

Ventilkörper	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Ventilplatte	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Ventilsitz	13CR/SS304/SS316/+Graphiten+PTFE+STL
Ventilstiel	F6A F304 F316 F51 F53 MONEL K500 ...
Ventilstammmutter	Kupferlegierung
Verpackung	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungsfunktionen

1. Das elektrische BD -Metall -Schmetterlingsventil ist leichter und flexibler in der strukturellen Konstruktion, spart Mühe und ist bequem.

2. Die Versiegelungsleistung ist zuverlässig und erfüllt verschiedene Standards.

3. Das Ventil hat eine einstellbare Funktion und gute Flusseigenschaften.

5. Es kann für eine Vielzahl verschiedener Medien wie Wasser, Dampf, Öl, Luft, Gas usw. Verwendet werden; Es kann auch für Pipelines verschiedener Arbeitsbedingungen wie verschiedene Temperaturen, Noten, Korrosion usw. verwendet werden.

6. Der Ventilkörper und der Ventilsitz sind Verbindungsteile, und die Versiegelungsoberflächenschicht des Ventilsitzes ist mit hitzebeständigen und korrosionsbeständigen Legierungsmaterialien geschweißt.

7. Die Mittellinie der Welle weicht von der Mittellinie der Versiegelungsfläche ab, die Mittellinie der Welle weicht leicht von der Mittellinie der Pipeline ab, und die Mittellinie der Ventilkörperdichtungsfläche (schräge Kegel) befindet sich in einem Winkel mit der Mittellinie der Rohrleitung. Die oben genannten drei sind drei exzentrische Designs.

8. Auf der Ventilplatte sind mehrere Schichten von Dichtungsringen festgelegt, die leicht zu bedienen sind, keine Reibung beim Öffnen und Schließen, und das Drehmoment des Übertragungsmechanismus erhöht sich beim Schließen und kompensiert die Dichtung.

9. Der mehrschichtige Versiegelungsring nimmt weiche und hart laminierte Metallblätter an, was doppelte Vorteile hat.
