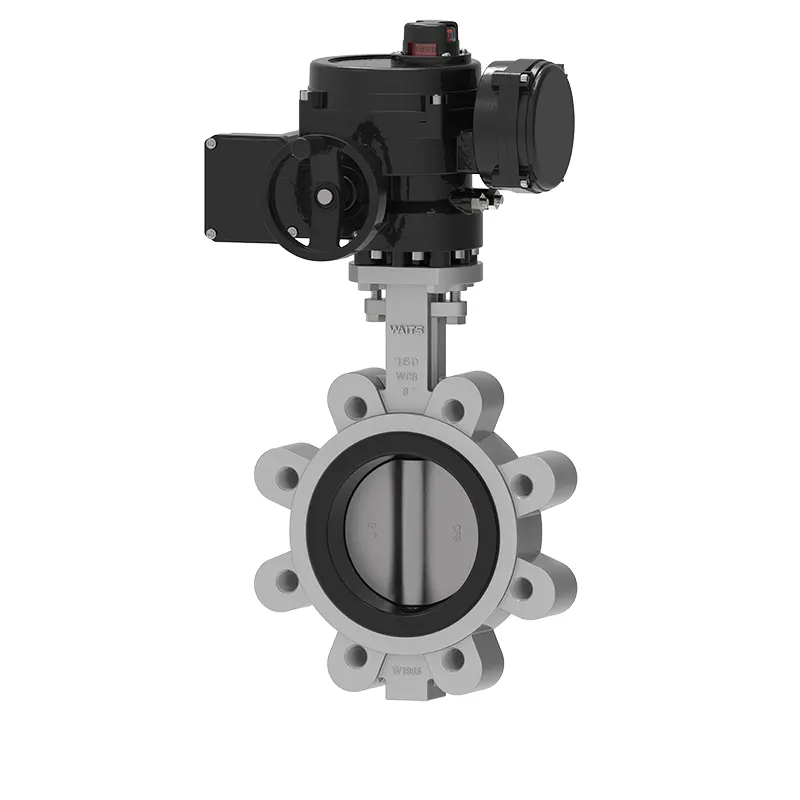

Elektrisch luges weiches Sitzen Schmetterlingsventil

Das Butterfly-Ventil mit Soft Seated Butterfly ist ein hochwertiges Produkt von Waiten, das in einer chinesischen Fabrik hergestellt wird und mit sicheren und umweltfreundlichen qualitativ hochwertigen Materialien den Standard erreicht hat, der für Lebensmittelpipelines verwendet werden kann. Wir wurden ursprünglich in den Vereinigten Staaten gegründet und haben später unseren Hauptsitz in Wenzhou, China, gegründet und können Ihnen erstmals Erstlieferung und damit verbundene Serviceunterstützung zur Verfügung stellen.

Anfrage absenden

Produktbeschreibung

Die folgenden Punkte sind einige der würdigsten Punkte bei der Gestaltung von Electric Lug, Soft Seated Butterfly Ventil, die in Bezug auf Materialien, Struktur und Leistung vollständig berücksichtigt wurden.

1. Hochelastizität des Ventilsitzes Gummi: Der Gummigehalt des EPDM -Ventilsitzes beträgt 50%. Wir stellen der Qualität von großer Bedeutung, und mehr als 10.000 Öffnungs- und Schließsimulationen stellen sicher, dass das Ventil frei ist.

Andere relevante Leistungsdaten können wie folgt bezeichnet werden: Shore A Härte/Grad 72 ± 3, 200%Zugspannung/MPA ≥ 6, Zugfestigkeit MPA ≥ 15, Dehnung bei Break/%≥350, dauerhafte Deformation bei Break/%≦ 10, Tränenfestigkeit/Kn.m.-1 ≥ 35, Kompressionsquote, Druckverhältnis (70 ℃ ℃ 22h, Kompression 25%° C.

Darüber hinaus ist unser Ventilsitz mit einer breiten Kante mit einem Durchmesser von etwa 20 mm ausgestattet, der eine breitere Kontaktoberfläche mit dem Pipeline-Flansch als der schmale Ventilsitz hat und eine bessere Versiegelungsleistung aufweist.

2. Da die Installation von Stiften zu Korrosion und Leckage führen kann, verwenden wir eine steinlose Verbindung zwischen der Schmetterlingsplatte und der Ventilwelle, wodurch die Ventilwelle das Zerlegung des Zerkleinerns erleichtert und den Austausch des Ventilsitzes erleichtert.

3. Die Ventilkörper ist mit einem Anti-Streugerät ausgestattet, das sicherer ist.

Implementierungsstandards

Designstandard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Endstandard	Ansi B16.1 Cl. 125lB und B16.5 Cl. 150 lb Von 2501 PN6/PN10/PN16/,,, EN 1092 PN6, PN10 und PN16 Als 2129 Tabelle D und E BS 10 Tabelle D und E MSS SP44 Cl. 150 lb Awwa C207 150lb ISO 2531 PN6, PN10 und PN16 ISO 7005 PN6, PN10 und PN16
Inspektion & Test	API 598 ISO 5208 EN 12266
Von Angesicht zu Angesicht	ISO 5752, EN 558, MSS SP67 und API 609 DIN3202
Top Flansch	ISO 5211

Anwendung

Betriebstemperatur	-45 ℃ ~+150 ℃
GRÖSSE	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Arbeitsdruck / CWP	16BAR 10BAR
Hülse	24BAR 15BAR
Siegel	18BAR 10BAR
Lufttest	6BAR 6BAR
Betriebsumgebung	Chemische Verarbeitung von Ballast- und Bilgensystemen Entsalzungsanlagen, Bohrungen, Trinkwasser Trockenpulver, Lebensmittel und Getränke, Gasanlagen HAVC -Bergbauindustrie, Papierindustrie, Sandhandhabung, Meerwasser, Zuckerindustrie Thermo technische Wasserbehandlung Abwasser
Fahrmethode	Handhebelwurm Zahnrad Elektrisch Pneumatik
KÖRPER	Aus Gusseisen duktiler Kohlenstoffstahl aus Gusseisen aus Edelstahl Al-Bronze
SCHEIBE	Aus Gusseisen duktiler Kohlenstoffstahl aus Gusseisen aus Edelstahl Al-Bronze
STÄNGEL	2CR13 F304 F316 F51 F53 MONEL K500
SITZ	Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon Naturkautschuk

Leistungsfunktionen

1. Das Ventil ist klein und leichte Gewicht, und die Installation und die anschließende Wartung und den anschließenden Austausch sind relativ bequem.

2. Das elektrische, sanfte Schmetterlingsventil hat eine einfache und kompakte Struktur, und die operative Öffnungs- und Schließgeschwindigkeit beträgt 90.

3. Das Drehmoment ist klein, was arbeitende und leichter ist.

4. Nach strikten Gasstests ist die Leckage garantiert Null.

5. Verschiedene Komponentenmaterialien können gemäß den tatsächlichen Bedürfnissen ausgewählt werden und sind für eine Vielzahl von Medien geeignet.

6. Die Flusseigenschaften sind in der Regel linear und die Anpassungsleistung ist gut.

7. Es kann Zehntausende von Öffnungs- und Schließtests unterstützen, und die Lebensdauer ist garantiert.

8. Das weiche Sitzen -Schmetterlingsventil der Electric Lug kann als Endventil verwendet werden.
