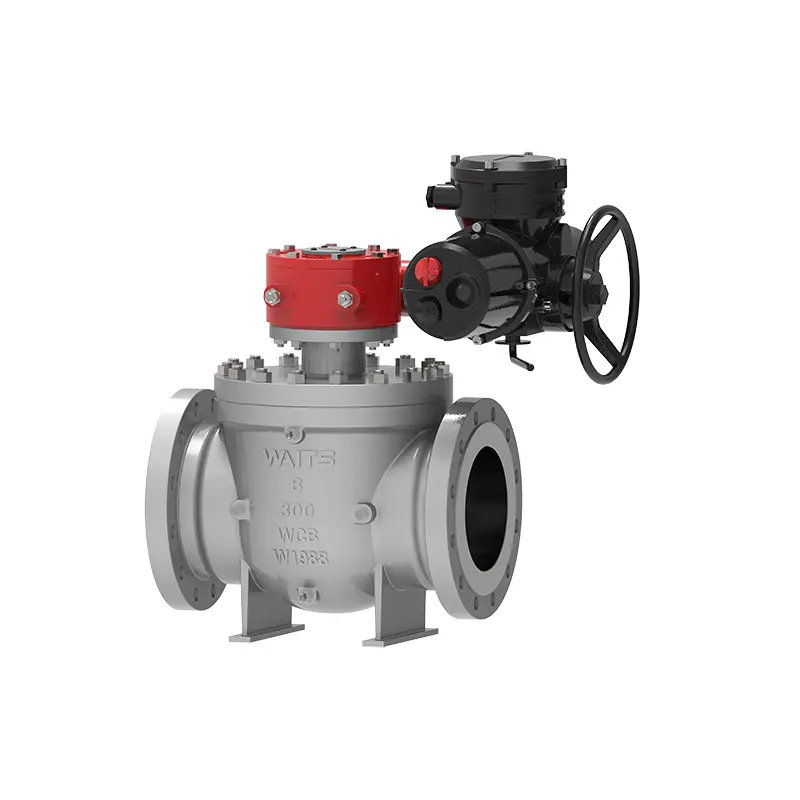

Elektrischer Kugelhahn mit Zugang von oben

Der von Waits produzierte und hergestellte elektrische Kugelhahn mit oberem Eingang ist ein leistungsstarkes, qualitativ hochwertiges Ventilprodukt, das streng nach API-Standards entwickelt, hergestellt und geprüft wird. Wir wurden 1994 in den Vereinigten Staaten gegründet, sind 2008 in China vertreten und haben schließlich unseren globalen Hauptsitz in Wenzhou errichtet. Wir sind in der Lage, Kunden auf dem Weltmarkt kostengünstige Produkte anzubieten.

Anfrage absenden

Produktbeschreibung

Der elektrische Kugelhahn mit oberem Eingang eignet sich für Rohrleitungen und Industrieanlagen. Zu seinen Vorteilen gehören die Unterstützung der Online-Wartung und die Reduzierung von Leckagen. Es hat den herkömmlichen Kugelhahn mit vollem Durchgang verbessert und eine bessere Leistung erzielt.

Implementierungsstandards

Designstandards	API 608, API 6D, ASME B16.34
Flanschnormen	ASME B 16.5, ASME B16.47, ASME B16.25,
Verbindungsmethoden	RF, RTJ, BW
Prüfung und Abnahme	API598, API 6D,
Strukturlänge	API 6D, ASME B16.10
Druck- und Temperaturniveaus	ASME B16.34、
Anforderungen an den Brandschutz	API6FA API607
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS1-1/2″~ 60“DN40~DN1500
Druckbereich	Klasse 150 ~ 2500 PN10-PN420
Temperaturbereich	；-60*C ~ +260°C
Anwendungsbereich	Erdöl, chemische Industrie, Metallurgie, Leichtindustrie, Kraftwerke, städtische Wasserversorgung, Arbeitsbedingungen bei niedrigen Temperaturen und Fernleitungen wie Öl, Gas und Erdgas.
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gussteile: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Kugel: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ventilsitzstützring	Sitzstützring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsitzeinsatz	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilschaft	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Leistungsmerkmale

1. Im Gegensatz zu herkömmlichen Ventilen muss der elektrische Kugelhahn mit oberem Eingang nicht aus der Rohrleitung entfernt werden und kann online gewartet werden, wodurch die Wartungskosten gesenkt werden. Das Ventil verfügt über eine geschweißte Endstruktur und wird an der Rohrleitung installiert, die nicht durch Rohrleitungsbelastungen beeinträchtigt wird.

2. Der Ventilsitzring kann selbstständig in der axialen Position schwimmen. Durch die vorgespannte Feder kann der Ventilsitz unter Nulldruck- und Niederdruckbedingungen abgedichtet werden. Diese Konstruktion ermöglicht die Schließfähigkeit des Ventils unter Hochdruckbedingungen. Die Außenseite des Ventilsitzrings ist mit O-Ringen und elastischen Ringen eingelegt, um die Abdichtung zwischen Ventilsitz und Ventilkörper zu gewährleisten. Einige unserer Kunden werden das Ventil an Standorten einsetzen, an denen expandierter Graphit verwendet wird. Wenn zu diesem Zeitpunkt ein Brand auftritt, kann das Ventil auch die Dichtleistung aufrechterhalten.

3. Wenn der Ventilsitz und die Ventilschaftdichtung aufgrund einer Beschädigung undicht sind, kann das vom Fetteinspritzventil eingespritzte Dichtungsfett zur Notabdichtung verwendet werden. Unter normalen Arbeitsbedingungen kann das vom Fetteinspritzventil eingespritzte Fett den Ventilschaft und die Oberfläche der Kugel schmieren und die Flexibilität beim Öffnen und Schließen verbessern.

4. Bei unterirdisch installierten Ventilen können wir den Ventilschaft nach Bedarf verlängern und die Größe entsprechend den Kundenanforderungen anpassen. Alle Abwasserrohre, Abgasrohre und Notfetteinspritzvorrichtungen werden entsprechend verlängert, und andere zugehörige Rohrleitungen befinden sich in der Nähe des verlängerten Teils des Ventils. Das Abwasserventil, das Auslassventil und das Fetteinspritzventil sind angeschlossen und am Boden installiert, um die regelmäßige Wartung zu erleichtern.

5. Die oberen und unteren Ventilschäfte sind gemäß den Standards API6D und ISO17292 konstruiert und können statische Elektrizität verhindern.

6. Wenn ein Einzelkolben-Ventilsitz vorgeschaltet und ein Doppelkolben-Ventilsitz stromabwärts verwendet wird, kann das Ventil eine doppelte Sperrfunktion erreichen und gleichzeitig die vor- und nachgeschalteten Medien abschneiden. Wenn das im Ventilhohlraum zurückgehaltene Material aufgrund eines Temperaturanstiegs unter ungewöhnlichem Druck steht, kann der Ventilsitz den Druck automatisch abbauen und zur stromaufwärtigen Seite ableiten.

7. Die Kugel des elektrischen Kugelhahns mit oberem Eingang ist fixiert und die Oberfläche ist geschliffen, poliert und gehärtet. Zwischen der Kugel und dem Ventilschaft befindet sich ein Gleitlager, um Reibung und Arbeitsdrehmoment zu reduzieren.

8. Der Verbindungsflansch zwischen Ventil und Stellantrieb entspricht den ISO 5211-Standards, mit hoher Anpassungsfähigkeit und einfachem Austausch.
