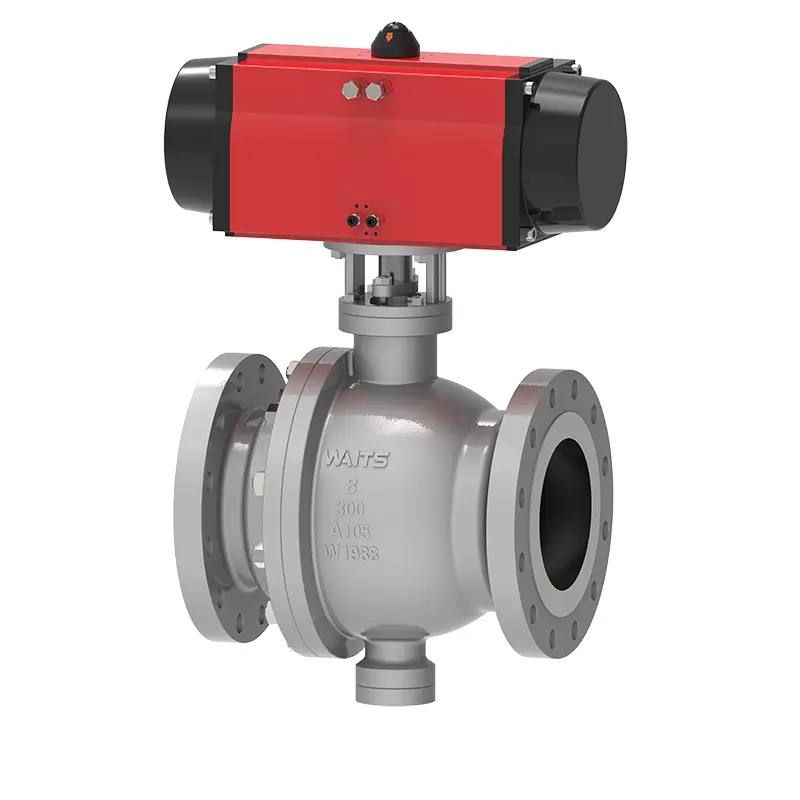

Pneumatischer Kugelhahn mit Drehzapfen

Waits ist ein Hersteller von pneumatischen Zapfenkugelhähnen mit Hauptsitz in China. Wir können Kunden auf dem Weltmarkt ein stabiles Angebot und wettbewerbsfähige Preise bieten. Umfangreiche Branchenerfahrung und ein professionelles Team helfen uns, die Produktqualität und die damit verbundenen Serviceniveaus weiter zu verbessern. In der Produktion können unterschiedliche Fertigungsstandards zum Einsatz kommen, wie API6D/ISO17292/BS5351 etc.

Anfrage absenden

Produktbeschreibung

Der pneumatische Zapfenkugelhahn ist ein Stahlkugelhahn, der Ventilkörper ist aus hochwertigen Materialien geschmiedet, die Kugel ist eingebaut und der mittlere Flansch und der Hals sind durch Schrauben verbunden. Vor und nach dem Ventilsitz handelt es sich um Einzelkolbeneffekte mit DBB-Funktion. Gleichzeitig weist die Dichtung zwischen Ventilsitz und Kugel drei Strukturen auf: traditionelle Weichdichtungsstruktur, dreieckige Ringdichtungsstruktur und Hartdichtungsstruktur.

Implementierungsstandards

Designstandards	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flanschnormen	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Verbindungsmethoden	RF, RTJ, BW
Prüfung und Abnahme	API598, API 6D, BS12569;
Strukturlänge	ASME B16.10, BS 558, BS12982, ISO 5752;
Druck- und Temperaturniveaus	ASME B16.34、
Anforderungen an den Brandschutz	API6FA API607
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 1" ~ 60" DN25 ~ DN1500
Druckbereich	Klasse 150 ~ 2500 PN10-PN420
Temperaturbereich	；-196℃ ~ +260℃
Anwendungsbereich	Leitungswasser, Abwasser, Bauwesen, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textilien, Elektrizität, Schiffbau, Metallurgie, Energiesystem usw.
Fahrmodus	Turbine, pneumatisch, elektrisch
Ventilkörper	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Gussteile: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Kugel: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ventilsitzstützring	Sitzstützring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsitzeinsatz	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilschaft	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Leistungsmerkmale

1. Bei der Konstruktion des Ventilschafts wurde auf mögliche Fehlfunktionen geachtet. Deshalb wurde eine Konstruktion gewählt, die verhindert, dass der Ventilschaft aus dem Ventilkörper herausspringt.

2. Der pneumatische Zapfenkugelhahn verfügt über feuerfeste und antistatische Vorrichtungen, die in besonderen Situationen stabiler und sicherer sind.

3. An den Dichtungspunkten des Ventilsitzes und des Ventilschafts sind Not-Dichtungsfett-Einspritzöffnungen vorhanden. Unter normalen Dichtungsbedingungen ist man nicht auf Dichtungsfett angewiesen, aber sobald die Dichtungsoberfläche beschädigt ist und undicht ist, kann Dichtungsfett für eine Notfallreparatur eingespritzt werden. Jeder Fetteinspritzanschluss ist mit einem Fetteinspritzventil und einem vorvergrabenen Rückschlagventil ausgestattet.

4. Am Boden des Ventilgehäuses ist ein Ablassventil zur Entlüftung und Entleerung des Ventilhohlraums installiert. An der Oberseite des Ventilkörpers ist ein Auslassventil für die Online-Entlüftung und Reinigung des Ventilhohlraums installiert. Das Ablassventil und das Auslassventil können Absperrventile oder spezielle Ablassanschlüsse sein.

5. Das Produkt ist mit einer Anschlussplatte ausgestattet, die zu verschiedenen Antriebsgeräten passt.

6. Das Material des Ventilendes kann entsprechend der spezifischen Materialqualität der Rohrleitung des Benutzers angepasst werden. Wenn es sich um ein Ventil mit Muffen an beiden Enden handelt, kann durch die Länge der Muffe sichergestellt werden, dass der Schweißvorgang vor Ort keine Auswirkungen auf das Dichtungsmaterial hat.

7. Direkt vergrabenes Design wird übernommen. Bei dieser Art direkt vergrabener Ventile muss der Ventilschaft je nach Projekt verlängert werden, um den Betrieb am Boden zu erleichtern, und von der Rohrleitung bis zum Boden reichen, um entsprechende Fettbefüllungs-, Abwasserableitungs- und Entlüftungsvorrichtungen zu ermöglichen. Die Höhe des direkt erdverlegten Ventils wird vom Kunden angegeben.
