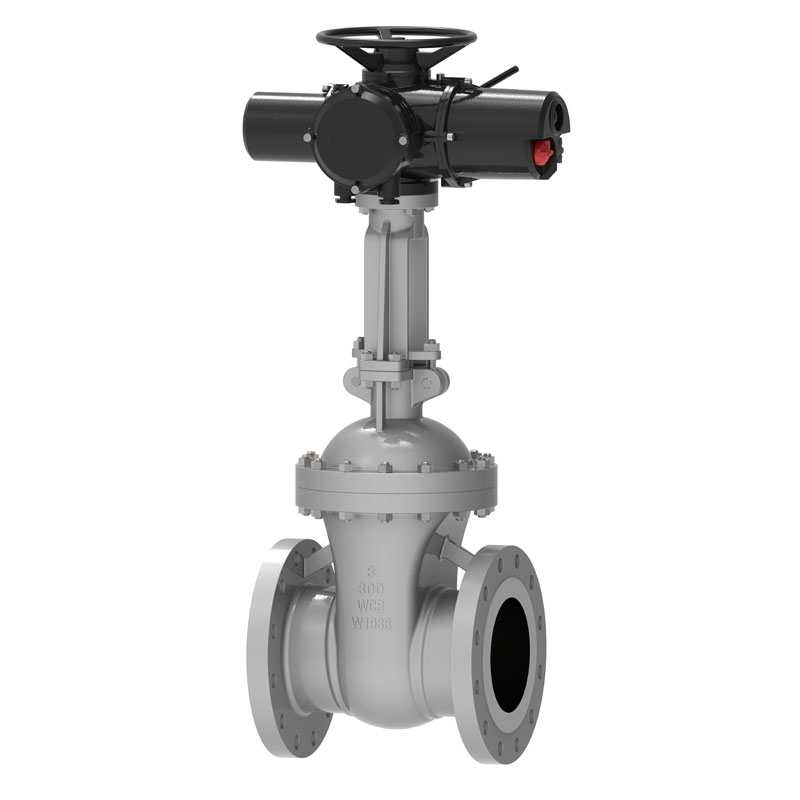

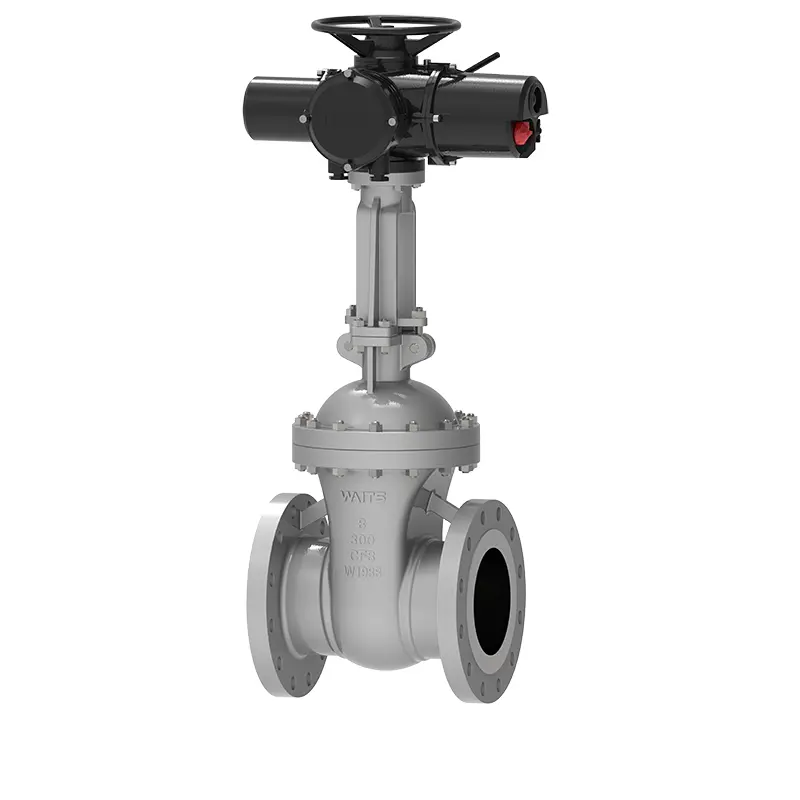

Elektrisches API 600 Gate Ventil

Das elektrische API 600-Gate-Ventil ist ein fortschrittliches und hochwertiges Ventilprodukt, das von Waits entworfen und hergestellt wird. Wir sind professionell und lernten und fördern immer noch Pionierarbeit und innovativ. Die Ventilprodukte verfügen über eine gute Versiegelungsleistung, einen einfachen Betrieb, können den mittleren Fluss im industriellen Rohrleitungssystem effizient steuern und erschwinglich sind.

Anfrage absenden

Produktbeschreibung

Das elektrische API 600-Gate-Ventil ist selbst in verschiedenen Industriefeldern ein sehr nützliches Ventil, und der Werkspreis, den wir Ihnen zur Verfügung stellen können, ist günstig und kostengünstig. Waits-Ventil berücksichtigt die Versiegelungs- und Verschleißfestigkeit des Produkts während des Design- und Herstellungsprozesses. Um das Ventil länger stabil zu machen, wählen wir während des gesamten Prozesses hochwertige Materialien, strenge Produktions- und Qualitätsinspektionsprozesse verwendet.

Dieses Ventil wird in industriellen Pipeline -Systemen in Südostasien, Nordamerika, Europa und anderen Regionen häufig eingesetzt und wird üblicherweise in Erdöl, Chemieindustrie, Wasserschutz usw. verwendet.

Implementierungsstandards

Designstandards	API 6d API600, API603, ASME B16.34, aus 3352, EN1984
Flanschstandards	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Verbindungsmethoden	RF, RTJ, BW
Testen und Akzeptanz	API598, API6D, DIN 3230, EN 12569
Strukturlänge	ASME B16.10, DIN3202, EN 558-1
Druck- und Temperaturwerte	ASME B16.34 、
Feuerfesten Test	API607, API6FA
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	NPS 2 "~ NPS 48" DN50 ~ DN1200
Druckbereich	CL150 ~ CL2500 PN10 ~ PN420
Temperaturbereich	； -40 ° C ~ +600 ° C.
Anwendungsbereich	Leitungswasser, Abwasser, Bau, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textil, Strom, Schiffbau, Metallurgie, Energiesystem usw.
Antriebsmodus	Turbine, pneumatisch, elektrisch
Ventilkörper-/Ventilabdeckung	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Legierung 20, Monel ...
Ventilplatte/Ventilsitz	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Ventilstiel	F6A F304 F316 F51 F53 MONEL K500
Ventilstammmutter	Kupferlegierung
Verpackung	Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...

Leistungsfunktionen

1. Das Tor des Ventils hat zwei Dichtflächen, die eine Keilform bilden. Der Keilwinkel variiert mit den Ventilparametern, normalerweise 5 °. Das Versiegelungsprinzip des elektrischen API 600 -Gate -Ventils besteht darin, die Versiegelung zu erreichen, indem diese beiden Dichtflächen mit den beiden Dichtflächen auf dem Ventilkörper fest kombiniert werden, wenn sie eingeklemmt sind.

2. Nach den verschiedenen Arten, in denen der Ventilstamm das Tor zum Öffnen und Schließen antreibt, kann es spezifisch in steigende Stammentorventile und verborgene Stammentorventile unterteilt werden. Gemäß den verschiedenen Formen der Gate -Struktur kann sie in elastische Torventile und starre Torventile unterteilt werden.

3. Das Ventilkörper dieses Ventils ist ein Guss, der mit Schrauben mit der Ventilabdeckung verbunden ist, und der mittlere Flansch ist mit einer Spiralwunddichtung versiegelt. Wir können auch Metallringe verwenden, um die besonderen Anforderungen der Kunden zu verbinden.

4. Der Kanal ist nicht obstrukturiert, der Durchflusskoeffizient ist gering und die Dichtungsfläche ist weniger erodiert und durch das Medium korrodiert.

5. Die Dichtfläche besteht aus Legierungsstahl oder harter Legierung mit guter Verschleißfestigkeit und Abriebfestigkeit.

6. Es wird ein flexibler Graphitfüller verwendet, der eine gute Versiegelung und einen flexiblen Betrieb aufweist.

7. Die Strömungsrichtung des Mediums ist nicht eingeschränkt, es gibt keine Störung und der Druck wird nicht verringert.

8. Elektrisches API 600 -Gate -Ventil hat eine einfache Form, eine kurze Strukturlänge und einen breiten Anwendungsbereich.

Electric API 600 Gate Valve
