Produktbeschreibung

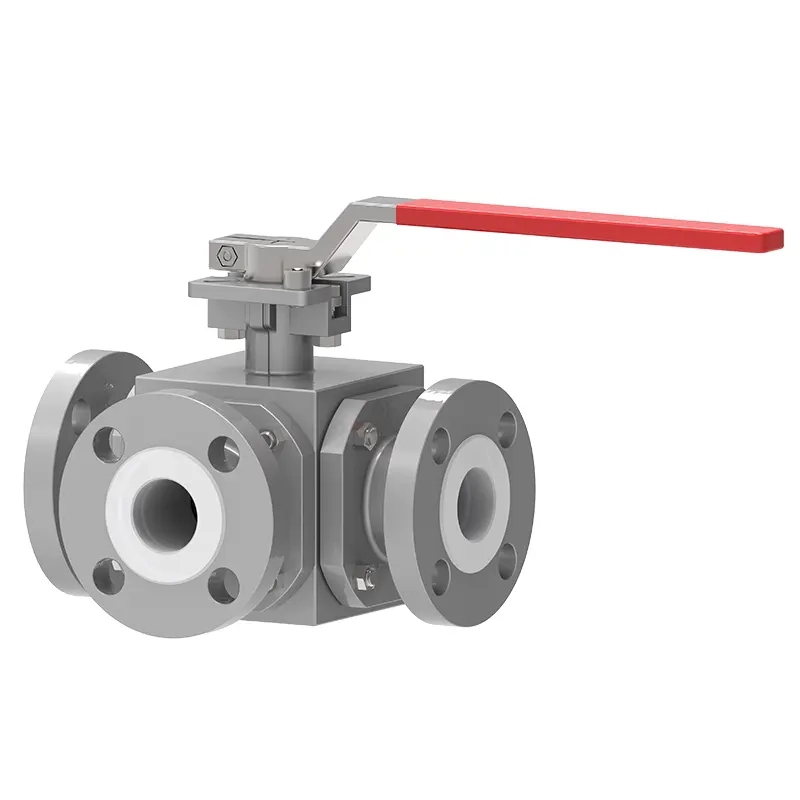

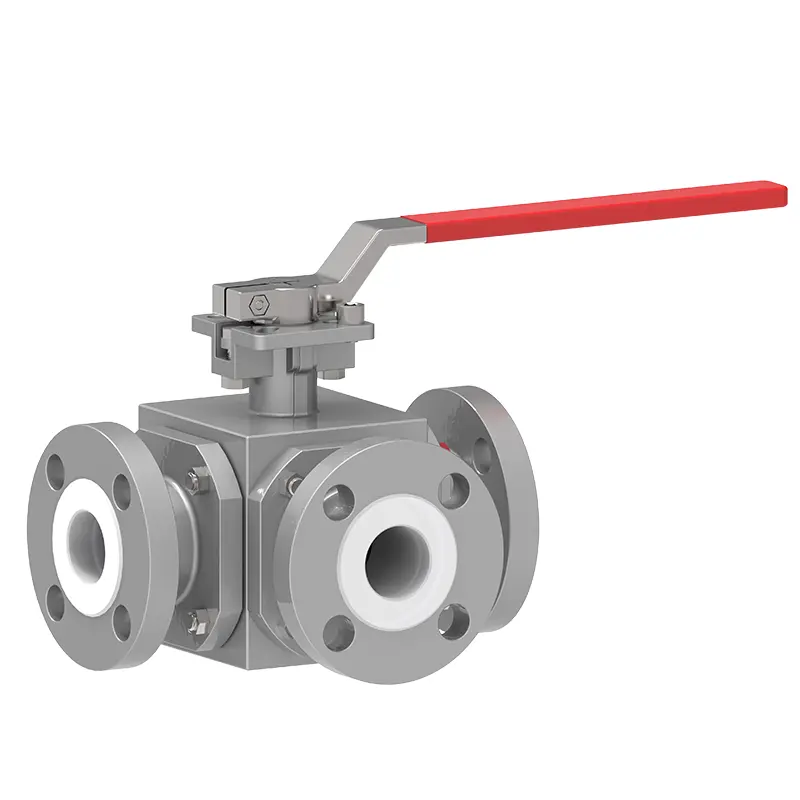

Waits Ventil hochwertige PTFE-Drei-Wege-Ballventile mit PTFE-Gefütterung nimmt ein multifunktionales Drei-Wege-Design und eine korrosionsbeständige PTFE-Auskleidung an. Durch unser präzises Design hat dieser Ventilkörper oft eine präzise Flüssigkeitskontrolle! Waits Valve unterstützt grundlegende personalisierte Dienste wie Logo -Gravur und Verpackungsanpassung. Wenn Sie diese Dienste benötigen, können Sie uns gerne kontaktieren!

Waits Ventil PTFE ausgekleidetes Drei-Wege-Ballventil hat die Vorteile der "korrosionsbeständigen Auskleidung + flexible Drei-Wege-Struktur", die das Problem der Mehrpipelinfluid-Steuerung in hochkarrosiven Umgebungen lösen und in komplexen Systemen hervorsticht, die eine häufige Umstellung der Strömungsanweisungen erfordern. Der Kernwert liegt darin, eine kostengünstige Alternative zu traditionellen korrosionsbeständigen Legierungsventilen bereitzustellen und gleichzeitig verschiedene Anforderungen wie hohe Sauberkeit, Temperaturbeständigkeit und Druckwiderstand zu erfüllen. Bei der Auswahl ist es notwendig, um umfassende Faktoren wie Medienmerkmale, Durchflussrichtungsanforderungen und Betriebsparameter zu berücksichtigen und der Kompatibilität von Auskleidungsmaterialien, Versiegeltypen und Antriebsmethoden Vorrang zu geben, damit das System sicher und zuverlässig funktionieren kann.

PTFE-Drei-Wege-Ballventil ist ein Drei-Wege-T-Typ-Ballventil oder ein Drei-Wege-L-Typ-Ballventil mit vollem FEP PTFE-PFA-Futter. Das mit FEP PTFE PFA ausgekleidete Drei-Wege-Ballventil hat eine extrem hohe chemische Stabilität und kann in hochkarrosiven Medien verwendet werden. Das Kugelventil kann in zwei Strukturen unterteilt werden: Zwei-Wege (Zweiweg) und Drei-Wege (Drei-Wege) mit kleinem Flüssigkeitswiderstand, schneller Öffnungs- und Schließgeschwindigkeit und einfacher Struktur.

Detail:

1. PTFE ausgekleidetes Drei-Wege-Ballventil nimmt FEP, PTFE oder PFA-Auskleidung an, die eine extrem hohe chemische Stabilität aufweist und für beliebige korrosive Medien mit Ausnahme von "geschmolzenen Alkali-Metallen und elementarem Fluor" verwendet werden kann.

2. FEP PTFE PFA ausgekleidetes Drei-Wege-Ballventil nimmt eine schwimmende Kugelstruktur in voller Größe an, und das Ventil kann ohne Leckage im gesamten Druckbereich geschlossen werden, was für die Reinigung und Wartung von Pipeline-Systemen bequemer ist.

3. Die Kugel und der Stamm der Eröffnungs- und Schließteile werden als ein Stück gegossen (geschmiedet), wodurch die Möglichkeit der vollständigen PFA-Kugelventil-Stammdauer aus den unter Druck stehenden Teilen aufgrund von Druckänderungen ausgestattet ist und grundsätzlich die Sicherheit des Ingenieurgebrauchs sicherstellte.

V. Darüber hinaus macht der Spezialformprozess die Dichtfläche dicht, und die Kombination aus PTFE -Füller von Fischgräten erreicht das Ventil Null.

5. Die zweiteiligen und dreiteiligen Strukturen können sich an die Anforderungen verschiedener Rohrleitungssysteme und Arbeitsbedingungen anpassen. Das dreiteilige Ballventil ermöglicht es, dass der Hauptventilkörper von beiden Seiten des Ventilkörpers getrennt wird, was einen schnellen Online-Austausch und -wartung erreichen kann.

6. FEP PTFE PFA ausgekleidetes Drei-Wege-Ballventil Betriebsmodus: Handbuch, Wurmgetriebe, pneumatisch, elektrisch

7. Metall-Metal-Ventilkörpergelenk schützt den Verriegelungsausgang vor Schäden durch externe Kräfte.

8. Antistatisches Erdungsgerät verhindert eine statische Stromakkumulation.

9. ISO 5211 Top Montageplatte für den einfachen Betrieb.

Implementierungsstandards-PTFE-Drei-Wege-Ballventil
Designstandards	6d/Feuerfeuer 608, BS5351
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	Rf
Testen und Akzeptanz	Feuer 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	/
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175
Anwendung-PTFE-Drei-Wege-Ballventil
Größe	Nps1 ″ ~ nps 6 ″ dn25 ~ dn150
Druckbereich	PN11 ~ PN40 (1,6 ~ 4,6 ~ 4,0p)
Temperaturbereich	PTFE-20 ° C ~+180 ° C.
Anwendungsbereich	Anwendbar für Branchen wie Petrochemie, Raffination, Kraftwerke, Stahl, Halbleiter, Optoelektronik, Elektronik, chemische und biochemische Technologie, Lebensmittel, Papierherstellung, Beschichtungen, Wasserbehandlung usw.
Antriebsmodus	Hydraulik-, pneumatischer, elektrischer, manueller und Wurmgetriebe.
Ventilkörper-/Ventilabdeckung	Verzeihungen: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-ausgekleidet Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-Fundierte
Versiegelungsfläche	Ptfe
Ventilstiel	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-ausgekleidet
Stange	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen, Legierung auf Eisenbasis

Produktmerkmale

1. Exceptional -Korrosionsresistenz

Die fluoroplastische Auskleidung reagiert kaum mit starken Säuren (z. B. Schwefelsäure, Salzsäure), starker Alkalis (z. B. Natriumhydroxid), starker Oxidationsmittel (z. B. Aqua regia) oder organischer Lösungsmittel, die Korrosionsprobleme der traditionellen Metallklappen.

2. Flexible Durchflussregelung

L Typ Drei-Wege-Kugelventil: Verbindet nur zwei vertikale Pipelines (z. B. A → B oder A → C) für das Richtungsschalten und können nicht gleichzeitig drei Kanäle durchführen.

Drei-Wege-Ballventil vom Typ T-Typ: Kann drei Kanäle gleichzeitig (z. B. A → B+C oder A+B → C) durchführen, um Flüssigkeitsumleitung oder Mischung zu erreichen, geeignet für komplexe Rohrleitungssysteme, die eine multidirektionale Schaltung benötigen.

3. Hochgedichtende Leistung und niedriger Durchflusswiderstand

Die Kugel passt dicht zum fluoroplastischen Sitz, um ein Leck von ätzenden Medien zu verhindern.

Gerade durch Kanalkonstruktion mit niedrigem Durchflusswiderstandskoeffizient (hoher Lebenslaufwert), geeignet für hohe Durchflussrate oder Partikelmedien (Hinweis: Es sollte in Betracht gezogen werden).
