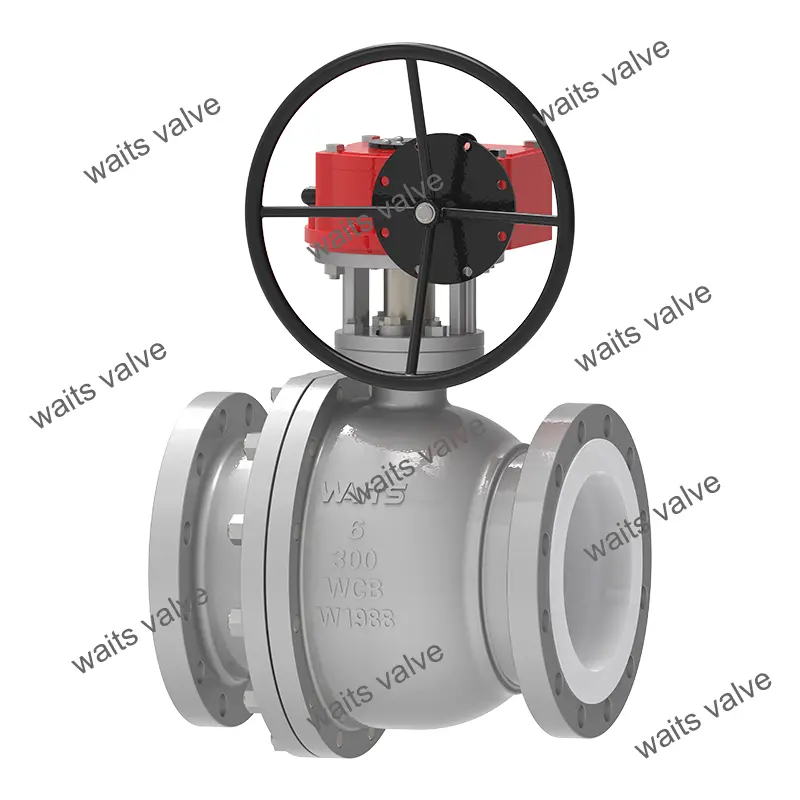

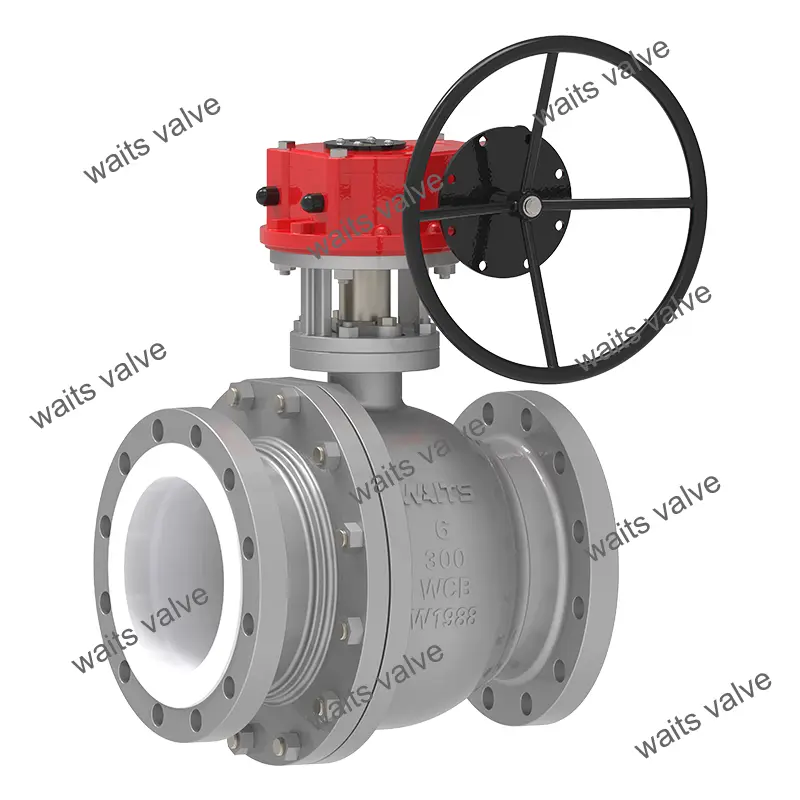

Zahnrad-Kugelhahn mit PTFE-Auskleidung

Waits Valve ist ein professioneller Lieferant von Kugelhähnen mit PTFE-Auskleidung in China. Unser Produkt verfügt über eine solide Getriebepräzision, die PTFE-Auskleidung ist korrosionsbeständig, die Struktur ist langlebig und die Abdichtung ist sehr gut, wodurch eine effiziente Durchflusskontrolle in rauen Industrieumgebungen erreicht werden kann! Die groß angelegte Beschaffung von Waits Valve senkt die Rohstoffkosten.

Anfrage absenden

Produktbeschreibung

Das hochwertige Kugelventil mit PTFE-Auskleidung von Waits Valve ist ein Ventil, das von einem Getriebemechanismus angetrieben wird. Die Zahnradübertragung kann eine Verzögerung und Drehmomentverstärkung bewirken und kann einfach per Handrad oder Aktuator bedient werden. Es eignet sich besonders für Großkaliber- oder Hochdruckanwendungen, da es im Vergleich zu manuellen Kugelhähnen mehr Arbeitskraft spart und die Fernsteuerung erleichtert. Die Kugel und der Ventilsitz werden normalerweise mit metallischen oder nichtmetallischen Materialien (z. B. PTFE, Metallhartdichtung) abgedichtet, was eine zuverlässige Abdichtung, einen geringen Strömungswiderstand und ein schnelles Öffnen/Schließen gewährleistet. Es wird häufig in Branchen wie der Chemie-, Pharma-, Lebensmittel- und Umweltschutzindustrie eingesetzt.

Der mit PTFE ausgekleidete Gear-Kugelhahn verfügt über einen geraden Durchflusskanal, um ein positives Schließen zu erreichen und gleichzeitig Druckabfall und Flüssigkeitsturbulenzen zu minimieren. Da die Kugel unabhängig vom Schaft ist, kann sie sich in der geschlossenen Position frei entlang der Ventilachse bewegen, sich jedoch nicht relativ zum Schaft drehen. Wenn im geschlossenen Zustand Leitungsdruck auf die Kugel ausgeübt wird, bewegt sich die Kugel leicht stromabwärts, um den Kontakt mit dem stromabwärts gelegenen Sitz aufrechtzuerhalten und so die primäre Dichtung zu erreichen.

Ausgekleidete Kugelhähne werden in der Regel unabhängig von der Durchflussrichtung eingebaut und eignen sich aufgrund ihrer ISO-Montageplatten gut für die automatisierte Produktion.

Merkmale:

1. Emissionsarme Spindeldichtung

Dank der vorkomprimierten massiven PTFE-Packungsringe und der einstellbaren Stopfbuchse werden geringe Emissionen erreicht. Da sich die Kugel in der geschlossenen Position unabhängig von der Spindel bewegen kann, werden druckbedingte seitliche Belastungen auf die Spindelabdichtung eliminiert, sodass auch nach Tausenden von Zyklen eine hervorragende Spindelabdichtung gewährleistet ist.

2. Ausblassicherer Schaft

Der mit PTFE ausgekleidete Gear-Kugelhahn verfügt über ein effizientes Schaftdesign, das kein Ausblasen verhindert.

3. Antistatisches Gerät

Die antistatische Verbindung zwischen Schaft und Gehäuse wird durch Federn erreicht.

4. Selbstausgleichender Ventilsitz

Der Ventilsitz ist so konzipiert, dass er unabhängig von hohem oder niedrigem Druck stets eine zuverlässige Abdichtung mit minimalem Betätigungsdrehmoment gewährleistet.

5. Futter

Auskleidung aus reinem PFA, im Ventil verankert, geeignet für Vakuumanwendungen.

Implementierungsstandards – Kugelhahn mit PTFE-Auskleidung
Designstandards	API 6D/API 608, BS5351
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	RF
Prüfung und Abnahme	API 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfestigkeitstest	/
Niedrige Leckagestandards	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0175
Application-Gear Kugelhahn mit PTFE-Auskleidung
Größe	NPS 2″~ NPS 12″ DN50~ DN300
Druckbereich	PN16~PN40 (1,6~4,0 MPa)
Temperaturbereich	PTFE-20°C~+180°C
Anwendungsbereich	Transport von Säure- und Laugenlösungen, Steuerung chemischer Reaktoren, Abwasser-/Abwasseraufbereitung, Arzneimittel, Meerwasser usw.
Fahrmodus	Wurm
Ventilkörper/Ventildeckel	Schmiedestücke: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-ausgekleidet Gussteile: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-ausgekleidet
Dichtfläche	PTFE
Ventilschaft	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-ausgekleidet
Füllstoff	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen, Legierung auf Eisenbasis

Hinweise zur Produktwartung

1. Schmieren Sie das Schneckengetriebe regelmäßig (verwenden Sie Fett auf Lithiumbasis), um Trockenschliff und Verschleiß zu vermeiden.

2. Drehen Sie das Handrad während des Betriebs langsam, um zu vermeiden, dass Stoßbelastungen die Getriebekomponenten beschädigen.

3. Der Betrieb bei Übertemperatur und Überdruck ist verboten (Fluorkunststoff neigt bei hohen Temperaturen zur Verformung).

4. Untersuchen Sie die Auskleidung während der Stillstandswartung auf Beschädigungen (z. B. Blasen oder Risse) und ersetzen Sie sie umgehend.

Produktvorteile

1. Arbeitssparend und effizient

Das Getriebe reduziert die Geschwindigkeit und erhöht das Drehmoment, wodurch die Betätigungskraft bei Ventilen mit großem Durchmesser deutlich reduziert wird.

2. Präzise Kontrolle

Das Handrad erfordert mehrere Drehungen zur Feineinstellung der Öffnung (z. B. Durchflussregulierung), geeignet für Szenarien, die eine präzise Steuerung erfordern.

3. Zuverlässige Struktur

Getriebekomponenten bestehen aus Metallmaterialien (z. B. Zahnrädern aus Kupferlegierung und Wellen aus Edelstahl), die verschleißfest sind und eine lange Lebensdauer haben.
