PTFE -Membranventil

Wenn Sie zum ersten Mal ein PTFE -Membranventil mit PTFE -Diaphragmen einkaufen, bieten wir Anfängern einen freundlichen Führungsservice an. Wir haben viele Artikel über Ventilfunktionen und Wartungsrichtlinien geschrieben. Diese Ressourcen helfen Kunden nicht nur, das richtige Ventil auszuwählen, sondern dienen auch als "Enzyklopädie" für Anfängerventilingenieure. Wählen Sie uns und Sie haben einen zuverlässigen Lieferanten!

Anfrage absenden

Produktbeschreibung

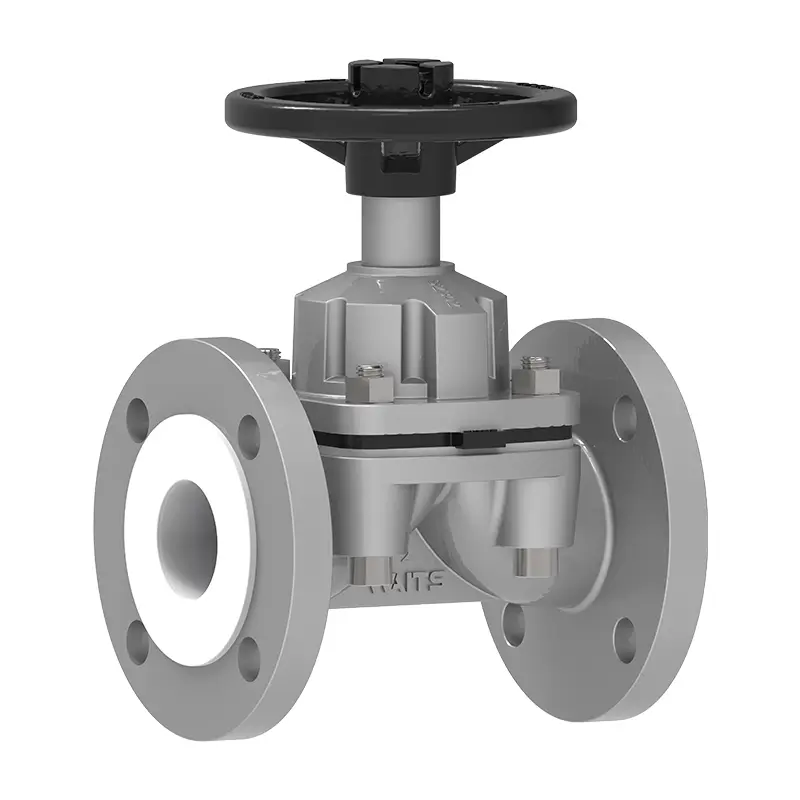

Waits Ventil PTFE ausgekleidetes Zwerchfellventil ist ein korrosionsbeständiges und haltbares Ventil, das das Medium von den Metallteilen durch ein fluoroplastisches Zwerchfell isoliert und das Öffnen/Schließen durch die elastische Deformation des Diaphragms durch die elastische Deformation des Diaphragms erreicht. Geeignet für Säuren, Chlor, chloriertes Wasser und Lösungen, entionisiertes Wasser, Salz, alkalische Lösungen, Kalk- und Kupferchemikalien. Ihr Produkt verfügt über ein kavitätsfreies, niedriges Emissionsdesign und eine durchlauffreie Stammdichtung. Positionsindikator. Mechanische Teile werden aus der Flüssigkeit isoliert.

Ventilkörper: Gusseisen, duktiles Eisen, WCB -Kohlenstoffstahl oder CF8M Edelstahl. Beschichtung (Kunststoff): DN15 - D200: 3mm.

Ventilabdeckung: Gusseisen oder duktiles Eisen.

Druck: PN10-16.

Optional: Nicht steigender Stamm. Das Ventil nimmt ein gasdichtes Dichtungsdesign an, das leicht zu warten ist. Die austauschbaren Teile können leicht online ersetzt werden und sind von Lagerbeständen erhältlich.

Das Kernmerkmal des mit PTFE ausgekleideten Membranventils besteht darin, dass das Medium die innere Metallstruktur des Ventilkörpers nicht kontaktiert. Es eignet sich für harte Arbeitsbedingungen mit starker Korrosion, hoher Reinheit, einfacher Verschmutzung oder enthaltenden Partikeln.

Weit verbreitet in chemischen, pharmazeutischen, Umweltschutz und Elektronikindustrie.

Funktionen und Vorteile

Ga-Tight-Schließen (Klasse VI)

Kein Hohlraumdesign

Einfache Wartung/Wartungswartung

Online -Wartung (Top -Eintrag)

Die Stieldichtung ist leckfrei

Standardpositionsindikator

Implementierungsstandards-PTFE-Diaphragmenventil
Designstandards	MSS - SP - 88, BS 5156
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	Rf
Testen und Akzeptanz	Feuer 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	/
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175
Anwendungs-PTFE-Membranventil
Größe	NPS 1/2 ”~ NPS 14 ″ DN15 ~ DN350
Druckbereich	CL150 ~ CL150 PN10 ~ PN16
Temperaturbereich	PTFE-50 ° C ~+180 ° C.
Anwendungsbereich	Chemische Industrie, Pharmaindustrie, Umwelttechnik, Halbleiter und Elektronik, Energiesysteme usw.
Ventilkörper	Schmiedelemente: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-ausgekleidet Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-ausgekleidet
Ventilplatte	Kohlenstoffstahl, Edelstahl, PTFE-ausgekleidet
Ventilstiel	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilsitz	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen, Legierung auf Eisenbasis
