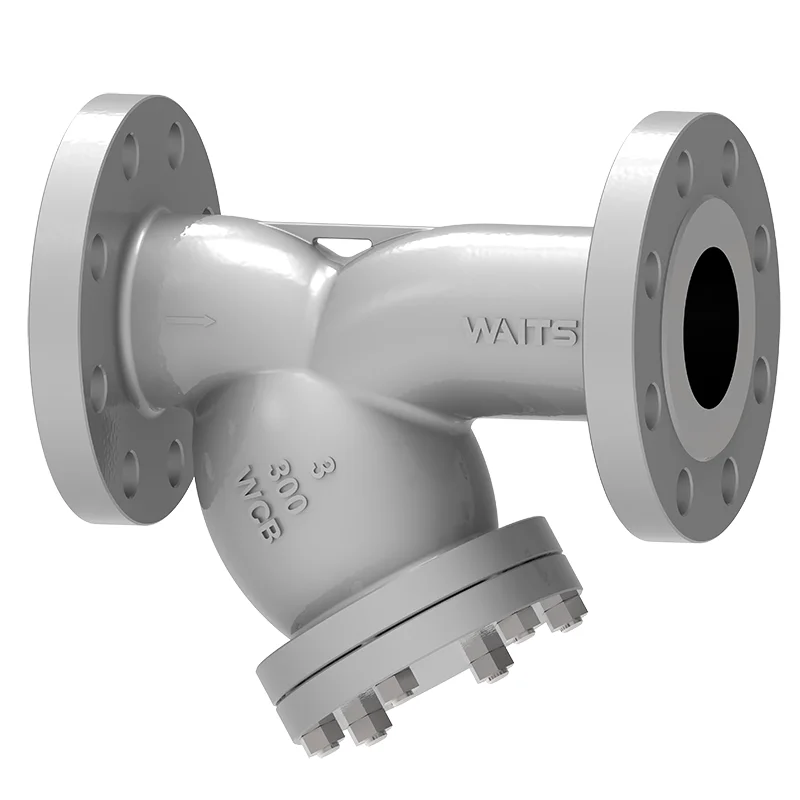

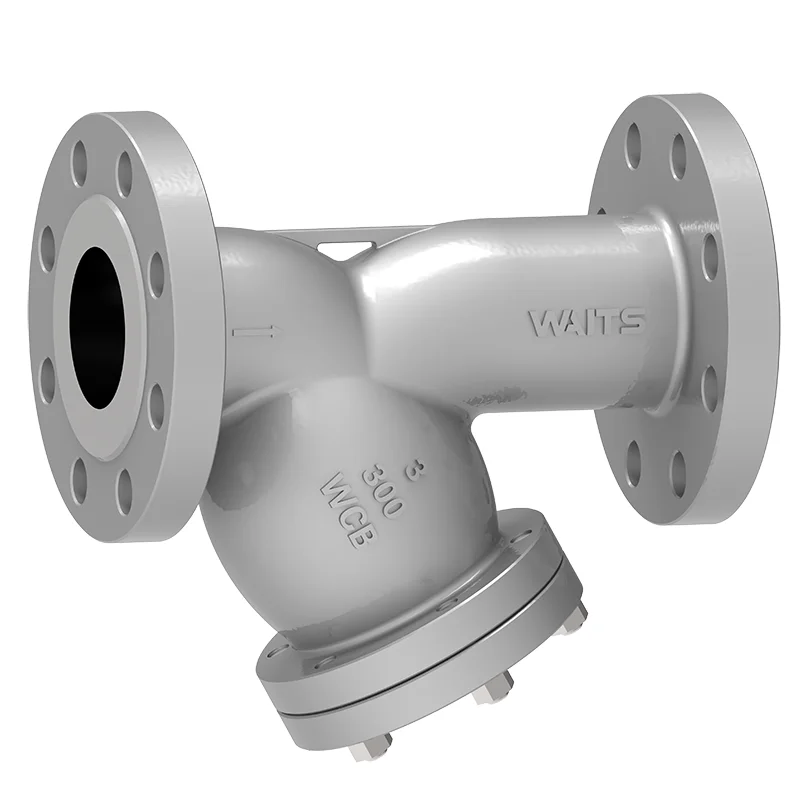

Y-STRAINER

Das Wait-Ventil-J-Dehnungsstrainer minimiert den Druckverlust mit seinem Y-förmigen Design und dem Präzisionskörper. Von einfachen Niederdruck -Guss -Eisen -Gewindefäden bis hin zu großen Spezialstörungen mit hohem Druck mit benutzerdefinierten Cap -Designs haben wir das richtige Produkt für Ihre Anwendung. Filter sind in verschiedenen Materialien und ANSI -Bewertungen erhältlich.

Anfrage absenden

Produktbeschreibung

Waits Ventil wartet Y-STRAINS reduzieren den Druckverlust und fangen Verunreinigungen mit perforierten oder Drahtgitterschirmen ein, um mechanisch feste Partikel aus fließenden Dampf-, Gas- oder Flüssigkeitsrohrsystemen zu entfernen und Geräte zu schützen. Das Sieb besteht aus präzisem Edelstahl oder duktilem Bügeleisen. Der abnehmbare Bildschirm und die einfache Verbindung erleichtern die Wartung und Installation und sind für petrochemische, Strom- und HLK -Systeme geeignet.

Das Installieren von Sieben vor Ventilen und Instrumenten kann teure Wartungs- und Reparaturkosten einsparen. Verwenden Sie Waitsventilsieter mit weichen Sitzprüfventilen (oder Kugelventilen anderer Hersteller), um schädliche Verunreinigungen effektiv zu beseitigen. Waits Valvey-Dehreers sind in einer Vielzahl von Materialien und einer umfassenden Auswahl an Endverbindungen erhältlich, um eine Vielzahl von Anwendungen aufzunehmen. Das "Y" -Formdesign minimiert die Flüssigkeitsblockade und hält den Fluss nicht. Die Cap Seal (Graphit optional, für Hochtemperaturumgebungen geeignet) verhindert effektiv Leckagen. Darüber hinaus ist der Filter mit einem Abflussanschluss für die Selbstreinigung und die einfache Wartung ausgestattet.

Implementierungsstandards-y-Strainer
Designstandards	API 6d, EN1074
Flanschstandard	ASME B16.5/ASME B16.47-/B/EN1092-1/2
Verbindung	Npt, RF, FF, RTJ, BW, SW
Testakzeptanz	Feuer 598 EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Brandtest	6fa Fire Flight607
Niedriger Leckagestandard	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175
Anwendung-y-STRAINER
Größe	NPS 1/4 "~ NPS 24" DN6 ~ DN600
Druckbereich	CL150 ~ CL2500 PN16 ~ PN160
Temperaturbereich	-20 ℃ ~ 450 ℃
Anwendung	Wasser, Öl, Gas, Dampf, schwach korrosive oder stark korrosive Flüssigkeiten (benötigen entsprechende Materialien wie Edelstahl, Fluorkabine usw.) und Flüssigkeiten, die eine geringe Menge an Partikeln enthalten
Ventilkörper	Gusseisen, duktiles Eisen, Kohlenstoffstahl, Edelstahl (F304/F316), Fluorfutter
Filter	F304, F304L, F316, F316L, verzinktes Eisendraht, Kupferdraht

Leistungseigenschaften

Der Waits-Y-STrainer bietet ein kompaktes strukturelles Design mit einer optimierten Y-förmigen Konfiguration, die den Druckverlust- und Installationsraumanforderungen minimiert. Es bietet eine hocheffiziente Filtration durch anpassbare Netzbildschirme (20-300 mesh), um Partikel, Rost und Schmutz zu fangen, um den Schutz der Ausrüstung in Rohrleitungen zu gewährleisten. Schließlich wird die einfache Installation und Wartung durch NPT -Verbindungen und eine abnehmbare untere Abdeckung für die schnelle Bildschirmreinigung aktiviert, ohne das System zu zerlegen.
