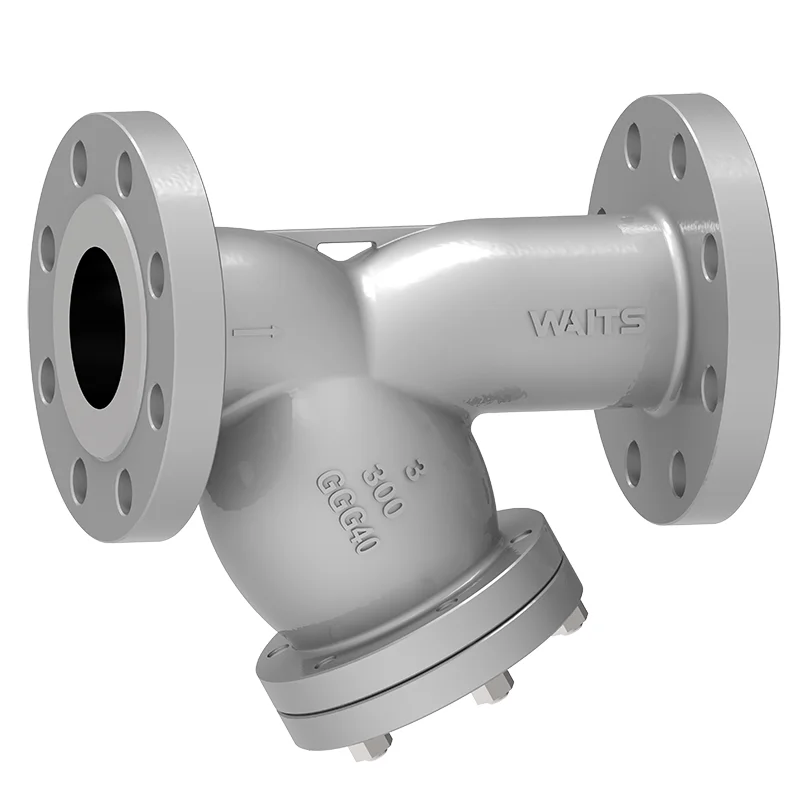

Duktile Eisen-Dehnungsstrainer

Waits Ventil duktile Eisen-STrainer verwendet ein Stück hoher Festigkeit und hochwertige duktile Eisenschale, um das Rohrleitungssystem zu schützen. Der von unserem Team entworfene Y-Typ kann Verunreinigungen mit niedrigem Druck effektiv filtern. Wenn Sie in industriellen und zivilen Pipelines arbeiten, werden Sie dieses Produkt als sehr nützlich und hilfsbereit für Sie betrachten!

Anfrage absenden

Produktbeschreibung

Waits Ventil Iron Isolation Balance Duktile Eisen-Dehre hilft dabei, Partikel zu filtern. Der Y -Typ -Filter enthält mehrere Schnittstellen mit Gewinde zum Anschließen von PT -Punkten, Auspuffanschlüssen und Zubehör. Darüber hinaus wird auch ein integrierter Perforated -Filter aus rostfreiem Stahl ausgestattet. Dieses strenge Design ist die Grundlage für Ihren Seelenfrieden!

Arbeitsprinzip

Wenn die Flüssigkeit in die Waits duktile Eisen-D-Dehre von der Pipeline eindringt, fließt sie zunächst in den "Y" -Fischhöhlen. Unter der Aktion des Filters werden die Verunreinigungen an der Außenseite des Filters abgefangen, während die saubere Flüssigkeit durch den Filter in die Filterauslass fließt und in der Rohrleitung weiter fließt. Wenn der Filterprozess fortgesetzt wird, sammeln sich die Verunreinigungen allmählich auf der Filteroberfläche an. Wenn der Filter in gewissem Maße verstopft ist, nimmt die Druckdifferenz zwischen dem Filtereinlass und dem Auslass zu und beeinflusst den normalen Flüssigkeitsfluss. Zu diesem Zeitpunkt muss der Filter gereinigt oder ersetzt werden.

Implementierungsstandards-Duktile Iron Y-Drainer
Designstandards	API 6d, EN1074
Flanschstandard	ASME B16.5/ASME B16.47-/B/EN1092-1/2
Verbindung	Npt, RF, FF, RTJ, BW, SW
Testakzeptanz	Feuer 598 EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Brandtest	6fa Fire Flight607
Niedriger Leckagestandard	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175
Anwendungs-‌ductile Iron Y-Drainer
Größe	NPS 1/4 "~ NPS 12" DN6 ~ DN300
Druckbereich	CL125 ~ CL150 PN10 ~ PN25
Temperaturbereich	-20 ℃ ~ 300 ℃
Anwendung	Kaltes Wasser, heißes Wasser (die Temperatur beträgt normalerweise ≤120 ℃, die thermische Stabilität von Gusseisen sollte Aufmerksamkeit geschenkt werden); Hauswasser, industrielles Zirkulationswasser, Feuerwasser, Druckluft (Druck sollte ≤ 1,6 mPa betragen, um eine Überdruck von Gusseisen zu vermeiden); Nicht korrosives Gas (wie Stickstoff, Kohlendioxid usw.); Schmieröl, hydraulisches Öl (nicht ständig korrosives Öl, Versiegelung muss überprüft werden); Kraftstoff mit geringer Viskosität (wie Diesel, langfristigem Kontakt mit starken Lösungsmitteln sollten vermieden werden).
Ventilkörper	Gusseisen
Filter	F304, F304L, F316, F316L, verzinktes Eisendraht, Kupferdraht

Leistungseigenschaften

Das Waits duktile Eisen-Dehnungsstrainer leitet seinen Namen von seiner "Y" -Fischstruktur ab, die so konzipiert ist, dass sie einen glatten Flüssigkeitsfluss innerhalb des Siebs gewährleistet und den Durchflusswiderstand verringert. Es verfügt normalerweise über ein abnehmbares Design, z. B. Flansch- oder Gewindeverbindungen, sodass das Reinigen oder den Austausch des Filterbildschirms, wenn es verstopft wird, einfach die entsprechenden Verbindungen ermöglicht, die mühelose Wartung des Innenraums zu ermöglichen. Mit einer einfachen Struktur und flexiblen Installationsoptionen kann dieses Sieb horizontal oder vertikal gemäß den Pipeline -Layouts montiert werden. Darüber hinaus erleichtert sein abnehmbares Design eine bequeme Wartung: Die Betreiber können das Sieb zum Reinigen oder den Ersatz von Bildschirm ohne spezielle Werkzeuge leicht zerlegen, wodurch sowohl die Wartungskosten als auch die Komplexität verringert werden.

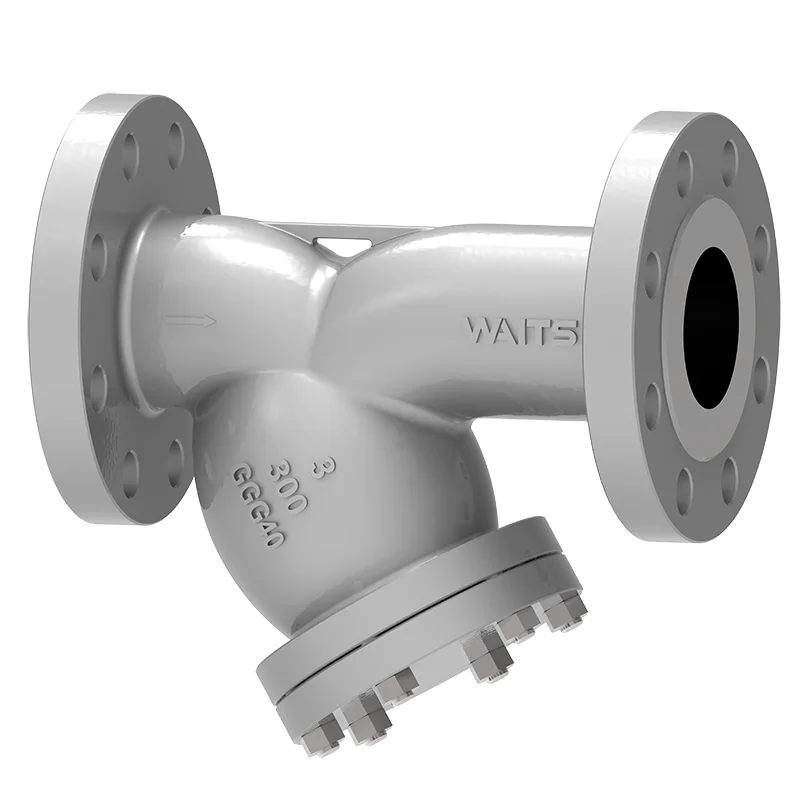

Ductile Iron Y Strainer
