Heim > Produkte > Schmetterlingsventil > Dreifach exzentrische Metall -Sitzen -Wafer -Schmetterlingsventil

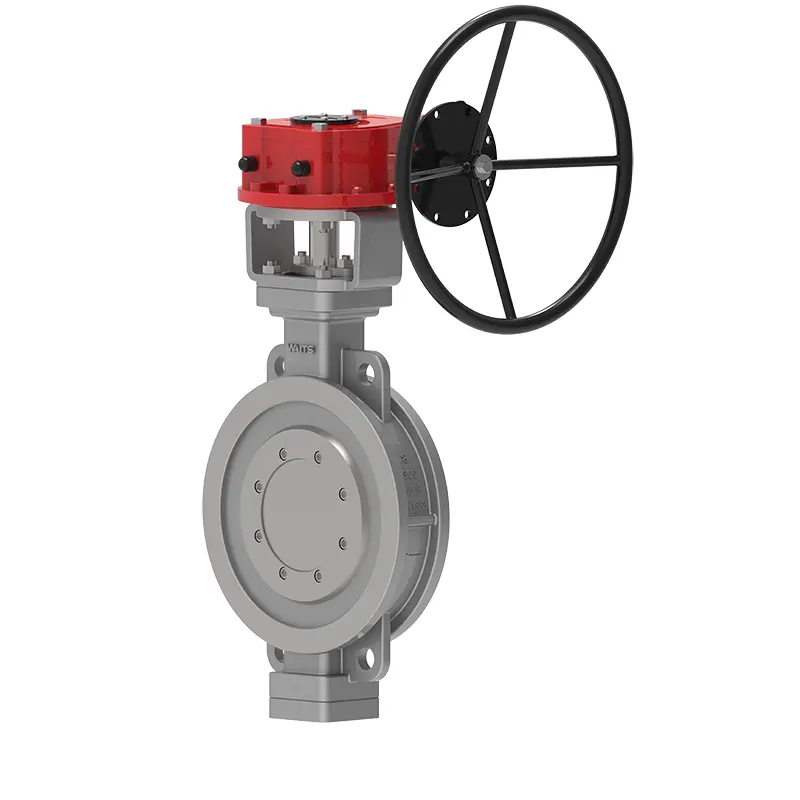

Dreifach exzentrische Metall -Sitzen -Wafer -Schmetterlingsventil
  • Dreifach exzentrische Metall -Sitzen -Wafer -SchmetterlingsventilDreifach exzentrische Metall -Sitzen -Wafer -Schmetterlingsventil

Dreifach exzentrische Metall -Sitzen -Wafer -Schmetterlingsventil

Als professioneller Ventillieferant verfügt Waits über eine eigene Produktionsbasis und kann Ihnen ein dreifach exzentrisches Metall -Wafer -Wafer -Schmetterlingsventil bieten. Seine Struktur nimmt das dreidimensionale exzentrische Prinzip-Design an, und der Ventilsitz ist eine mehrschichtige Struktur, die mit harten und weichen Dichtungen oder einer Vollmetalldichtungsstruktur kompatibel ist, die eine gute Toleranz gegenüber höheren Temperaturen und Drücken aufweist.

Anfrage absenden

Produktbeschreibung

Das Triple Excentric Metal Sated Wafer Butterfly Ventil ist ein langjähriges, energiesparendes Schmetterlingsventil, das von Waits neu entwickelt wurde. Es besteht aus Ventilkörper, Schmetterlingsplatten, Dichtring, Getriebemechanismus und anderen Hauptkomponenten. Seine Struktur verwendet zweidimensionales oder dreidimensionales exzentrisches Prinzip-Design, elastisches Siegel oder harte und weiche Mehrfach-Seelversiegel-kompatible Verarbeitungstechnologie, wodurch das Drehmoment des Schmetterlingsventils während des Betriebs verringert wird und die Wirkung der Arbeitssparung und der Energieeinsparung erzielt. Gleichzeitig gewährleistet es die allgemeine Zuverlässigkeit des Schmetterlingsventils in Bezug auf Korrosionsbeständigkeit, Hochtemperaturfestigkeit und Verschleißfestigkeit.


Implementierungsstandards

Designstandard API 609, EN 593, GOST
Flanschstandards Asme B 16.5, Asme B16.47, in
Endverbindung RF, BW, RTJ usw.
Inspektion & Test API 598, EN 12266-1, GOST
Von Angesicht zu Angesicht API 609, EN 558, ASME B16.10, GOST
Druck- und Temperaturniveau ASME B16.34
Niedrige Leckagestandards ISO 15848-1, API 622
Antikorrosionsdesign NACE MR 0103 , NACE MR 0175


Anwendung

Größe 3 "-120", DN80-DN3000
Druckbewertung Klasse 150-1500, PN16-PN250
Betriebstemperatur Weicher Sitz: -29 ~ 200 ℃, Metallsitz: -29 ~ 600 ℃
Anwendungsbereich Leitungswasser, Abwasser, Bau, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textil, Strom, Schiffbau, Metallurgie, Energiesystem usw.
Operator Hebel, Zahnrad, elektrisch, pneumatisch usw.
Körpermaterial Kohlenstoffstahl, Edelstahl, Duplex Edelstahl, Legierungsstahl, Monel, Al Bronze usw.
Ventilplatte A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Ventilsitz 13CR/SS304/SS316/+Graphiten+PTFE+STL
Ventilstiel F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Ventilstammmutter Kupferlegierung
Verpackung Flexible Graphit, Graphit -Asbestpackung, Polytetrafluorethylen ...


Leistungsfunktionen

1. Triple Excentric Metal Sated Wafer Butterfly Ventil hat eine einzigartige Struktur, ein kleines Größe und das leichte Gewicht, einen flexiblen Betrieb, die Arbeitsparnis und bequem.
2. Zuverlässige Versiegelung kann verschiedene Standards entsprechen;
3.. Gute Strömungseigenschaften und einstellbare Funktionen;
4. Die Versiegelungsoberfläche liegt bei einem exzentrischen Prinzip nahe bei Null, was die Lebensdauer des Ventils verlängert.
5. Viele Anwendungsbereiche können für Wasser, Dampf, Öl, Luft und Gas und andere Medien verwendet werden.
6. Geeignet für Pipelines unterschiedlicher Temperaturen, Noten, Korrosion und andere Arbeitsbedingungen;
7. Triple Excentric Metal Sated Wafer Butterfly Der Ventilkörper und Ventilsitz des Ventils sind angeschlossene Komponenten, und die Oberflächenschicht der Ventilsitze ist mit hitzebeständigen und korrosionsbeständigen Legierungsmaterialien geschweißt.
8. Drei Exzentrizitäten: Die Mittellinie der Welle weicht von der Mittellinie der Versiegelungsfläche, die Mittellinie der Welle aus der Mittellinie der Rohrleitung, und die Mittellinie der Ventilkörperdichtungsfläche (Schuhkegel) bildet einen Winkel der Mittellinie der Pipeline.
9. Der Mehrschicht-Dichtungsring ist auf der Ventilplatte festgelegt, die die Vorteile des Hochtemperaturwiderstandes, des einfachen Betriebs, ohne Reibung beim Öffnen und Schließen hat, und die Versiegelung wird ausgeglichen, wenn das Drehmoment des Getriebemechanismus beim Schließen zunimmt, was die Versiegelungsleistung der Schmetterlingsklasse verbessert und das Dienstleben verlängert.
10. Der Multi-Layer-Dichtungsring nimmt weiche und hart laminierte Metallblätter an, die die doppelten Vorteile der harten und weichen Versiegelung haben und unabhängig von niedrigen und hohen Temperaturbedingungen keine Leckage-Dichtungsleistung aufweist.

Triple Eccentric Metal Seated Wafer Butterfly Valve
