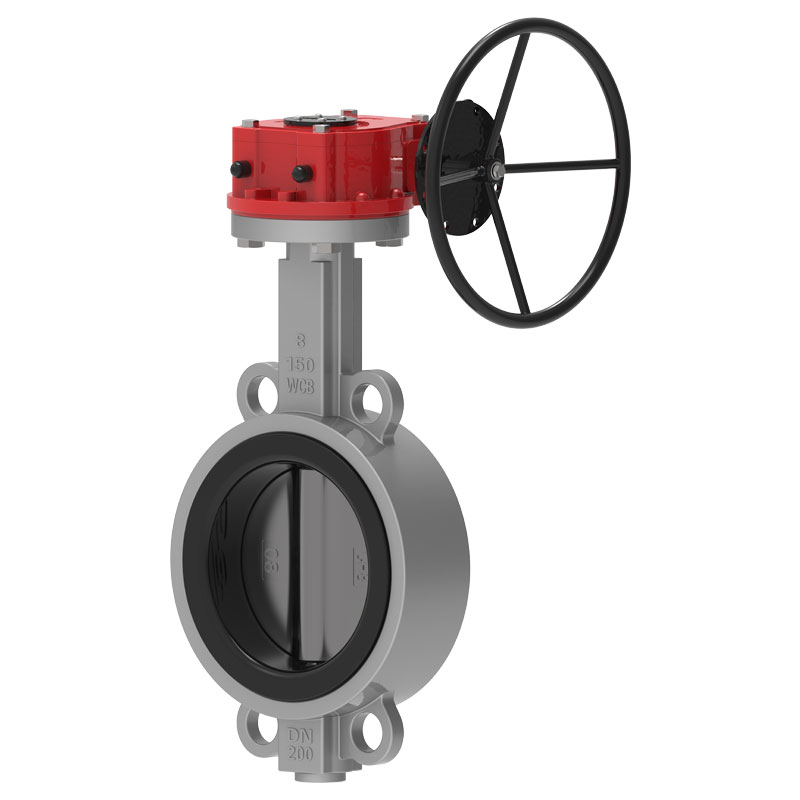

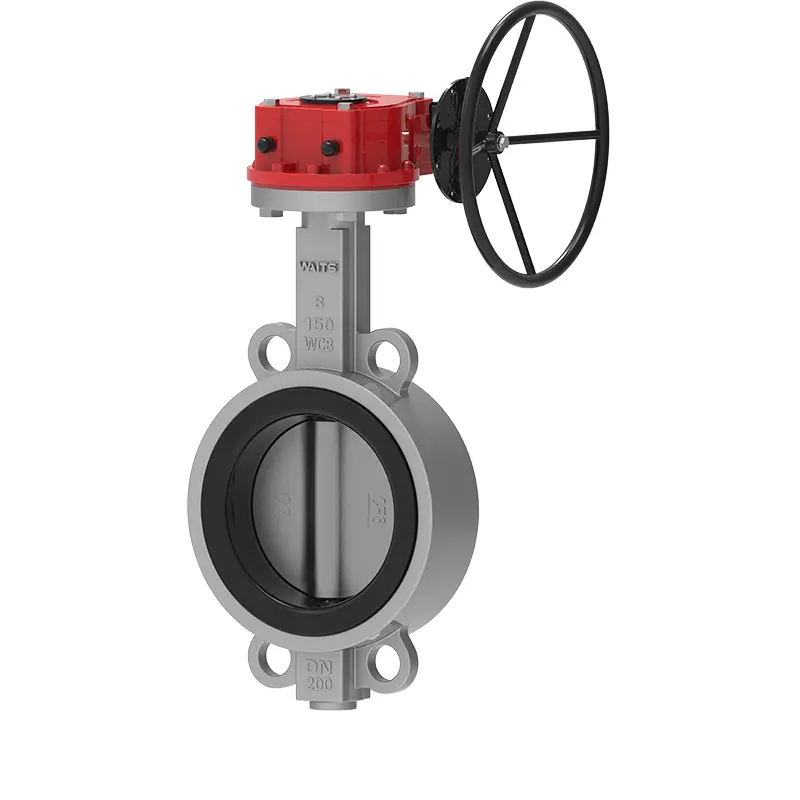

Weichdichtende Wafer-Absperrklappe

Waits ist ein großer Ventilhersteller und -lieferant, der Ihnen weichdichtende Wafer-Absperrklappen liefern kann. Dieses Ventil verwendet einen Ventilsitz aus Gummi, vorzugsweise hochwertigem Naturkautschuk, der die Zertifizierung für Lebensmittelqualität erreichen kann. Es findet hervorragende Anwendung in neuseeländischen Milchfabriken und israelischen Entsalzungsanlagen.

Anfrage absenden

Produktbeschreibung

Die weichdichtende Wafer-Absperrklappe von Witts weist bei Konstruktion und Produktion folgende Konstruktionen auf und wurde hinsichtlich der Leistung verbessert:
1-Hochelastischer Ventilsitzgummi
Der Gummianteil des EPDM-Ventilsitzes beträgt 50 % und wurde mehr als 10.000 Mal in Simulationstests zum Öffnen und Schließen ohne Leckage getestet.
Shore-A-Härte/Grad 72 ±3.200 % Zugspannung/Mpa≥6, Zugfestigkeit Mpa≥15, Bruchdehnung/%≥350, bleibende Verformung beim Bruch/%≤10, Reißfestigkeit/KN.m-1≥35, bleibende Kompressionsverformung (70℃*22h, Kompressionsrate 25%)/%≦20.
Im Vergleich zum Schmalkanten-Ventilsitz hat der Breitkanten-Ventilsitz eine größere Kontaktfläche mit dem Rohrleitungsflansch, mit einem Durchmesser von etwa 20 mm, und eine bessere Installationsdichtleistung.
2-Die Drosselklappe und der Ventilschaft sind ohne Stifte verbunden, wodurch Leckagen und Korrosion durch die Installation von Stiften vollständig vermieden werden können. Der Ventilschaft lässt sich leicht zerlegen, was zum Austausch des Ventilsitzes praktisch ist.
3-Der Ventilkörper ist mit einer Flugsicherung ausgestattet, die besser und sicherer in der Rohrleitung eingesetzt werden kann.

Implementierungsstandards

Designstandard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Endstandard	Implementierungsstandards ANSI B16.1 CL. 125LB und B16,5 CL. 150 Pfund DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 und PN16 AS 2129 Tabelle D und E BS 10 Tabelle D und E MSS SP44 CL. 150 Pfund AWWA C207 150LB ISO 2531 PN6, PN10 und PN16 ISO 7005 PN6, PN10 und PN16
Inspektion und Test	API 598 ISO 5208 EN 12266
Von Angesicht zu Angesicht	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Oberer Flansch	ISO 5211

Anwendung

Betriebstemperatur	-45℃~+150℃
GRÖSSE	2"-32" DN50-DN800 34"-80"DN850-DN2000
Arbeitsdruck / CWP	16BAR 10BAR
Hülse	24BAR 15BAR
Siegel	18BAR 10BAR
Lufttest	6BAR 6BAR
Betriebsumgebung	Ballast- und Bilgensystem. Chemische Verarbeitung Entsalzungsanlagen, Bohrinseln, Trinkwasser Trockenpulver, Lebensmittel und Getränke, Gasanlagen HAVC-Bergbauindustrie, Papierindustrie, Sandverarbeitung, Meerwasser, Zuckerindustrie Thermotechnische Wasseraufbereitung Abwasser
Fahrweise	Handhebel Schneckengetriebe elektrisch pneumatisch
KÖRPER	Gusseisen, duktiles Eisen, Kohlenstoffstahl, Edelstahl, AL-Bronze
SCHEIBE	Gusseisen, duktiles Eisen, Kohlenstoffstahl, Edelstahl, AL-Bronze
STÄNGEL	2CR13 F304 F316 F51 F53 Monel K500
SITZ	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Naturkautschuk

Leistungsmerkmale

1. Die weichsitzende Wafer-Absperrklappe ist klein, leicht und leicht zu zerlegen und zu reparieren.
2. Die Struktur ist einfach und kompakt, mit einer Betriebsöffnungs- und Schließgeschwindigkeit von 90.
3. Das Arbeitsdrehmoment ist klein, arbeitssparend und leicht.
4. In Bezug auf die Dichtleistung beträgt die Gastestleckage Null, was sehr garantiert ist.
5. Verschiedene Komponentenmaterialien können ausgewählt und auf verschiedene Medien angewendet werden.
6. Die Strömungseigenschaften sind tendenziell linear und die Anpassungsleistung ist gut.
7. Die Anzahl der Öffnungs- und Schließtests kann Zehntausende Male erreichen und die Lebensdauer ist lang.
