Weiche sitzende Wafer -Lug -Schmetterlingsventil

Das Butterfly -Ventil mit weichem Sitzen ist eines der Produkte, die Kunden auf der ganzen Welt warten können. Sein Gummi-Ventil-Sitz besteht aus natürlichen hochwertigen Gummi, die sorgfältig von unseren Fachleuten ausgewählt wurden, und kann mit Zuversicht auf Lebensmittelpipelines verwendet werden. Wir haben nicht nur hervorragende Preise, sondern auch zuverlässige Qualität sowie perfekte Beschaffungs- und After-Sales-Dienstleistungen.

Anfrage absenden

Produktbeschreibung

Als professioneller Ventilhersteller ist Waits erfahren und hält mit der Zeit Schritt. Das von uns entworfene Soft Seated Wafer Lug Butterfly Ventil verfügt über die folgenden Kernkonstruktionspunkte:
1. Hochelastizitätsventil Sitzgummi: Der Gummigehalt des EPDM -Ventilsitzes beträgt 50%. Wir fügen der Qualität von großer Bedeutung. Das Ventil wurde mehr als 10.000 Mal geöffnet und geschlossen, um keine Leckage zu gewährleisten.
The reference properties of the valve seat are as follows: Shore A hardness/degree 72 ±3, 200% tensile stress/Mpa≥6, tensile strength MPa≥15, elongation at break/%≥350, permanent deformation at break/%≦10, tear strength/KN.m-1≥35, compression permanent deformation (70℃*22h, compression rate 25%)/%≦20.
Gleichzeitig hat dieser Sitz mit breitem Ventil mit einem Durchmesser von etwa 20 mm eine breitere Kontaktfläche mit dem Rohrleitungsflansch als dem Schmalkanten-Ventilsitz und eine bessere Installationsdichtungsleistung.
2. Die Schmetterlingsplatte und die Ventilwelle sind ohne Stifte angeschlossen, um Leckage und Korrosion zu vermeiden, die durch die Installation von Stiften verursacht werden. Darüber hinaus ist die Ventilwelle leicht zu zerlegen, was den Austausch des Ventilsitzes erleichtert und die Kosten und die Schwierigkeit der Wartung und des Austauschs verringert.
3. Die Ventilkörper ist mit einem sichereren Antifliegungsgerät ausgestattet.

Implementierungsstandards

Designstandard	API 609, EN593, BS 5155, GOST
Endstandard	Ansi B16.1 Cl. 125lB und B16.5 Cl. 150 lb Von 2501 PN6/PN10/PN16/,,, EN 1092 PN6, PN10 und PN16 Als 2129 Tabelle D und E BS 10 Tabelle D und E MSS SP44 Cl. 150 lb Awwa C207 150lb ISO 2531 PN6, PN10 und PN16 ISO 7005 PN6, PN10 und PN16
Inspektion & Test	API 598, ISO 5208, EN 12266-1, GOST
Von Angesicht zu Angesicht	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Top Flansch	ISO 5211

Anwendung

Betriebstemperatur	-45 ℃ ~ 150 ℃
Größe	2 "-80", DN50-DN2000
Arbeitsdruck / CWP	16BAR 10BAR
Hülse	24BAR 15BAR
Siegel	18BAR 10BAR
Lufttest	6BAR 6BAR
Betriebsumgebung	Chemische Verarbeitung von Ballast- und Bilgensystemen Entsalzungsanlagen, Bohrungen, Trinkwasser Trockenpulver, Lebensmittel und Getränke, Gasanlagen HAVC -Bergbauindustrie, Papierindustrie, Sandhandhabung, Meerwasser, Zuckerindustrie Thermo technische Wasserbehandlung Abwasser
Operator	Hebel, Zahnrad, elektrisch, pneumatisch usw.
Körpermaterial	Gusseisen, duktiles Eisen, Kohlenstoffstahl, Edelstahl, Al-Bronze usw.
SCHEIBE	Aus Gusseisen duktiler Kohlenstoffstahl aus Gusseisen aus Edelstahl Al-Bronze
STÄNGEL	2CR13 F304 F316 F51 F53 MONEL K500
SITZ	Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon Naturkautschuk

Leistungsfunktionen

1. Das Weichwafer -Lug -Butterfly -Ventil ist klein, leicht an Gewicht, leicht zu installieren und leicht zu zerlegen und zu warten.
2. Die Struktur ist einfach und kompakt, mit einer operativen Öffnungs- und Schließgeschwindigkeit von 90.
3. Das Drehmoment ist während des Betriebs klein, was arbeitssparend und leicht ist.
4. Die Gasstestleckage ist Null und die Versiegelung ist streng garantiert.
5. Verschiedene Komponentenmaterialien können ausgewählt und auf verschiedene Medien angewendet werden.
6. Die Flusseigenschaften sind in der Regel linear und die Anpassungsleistung ist gut.
7. Beim Eröffnungs- und Abschlusstest kann es Zehntausenden von Male standhalten, was die lange Lebensdauer voll beweist.
8. Es kann als Endventil verwendet werden.

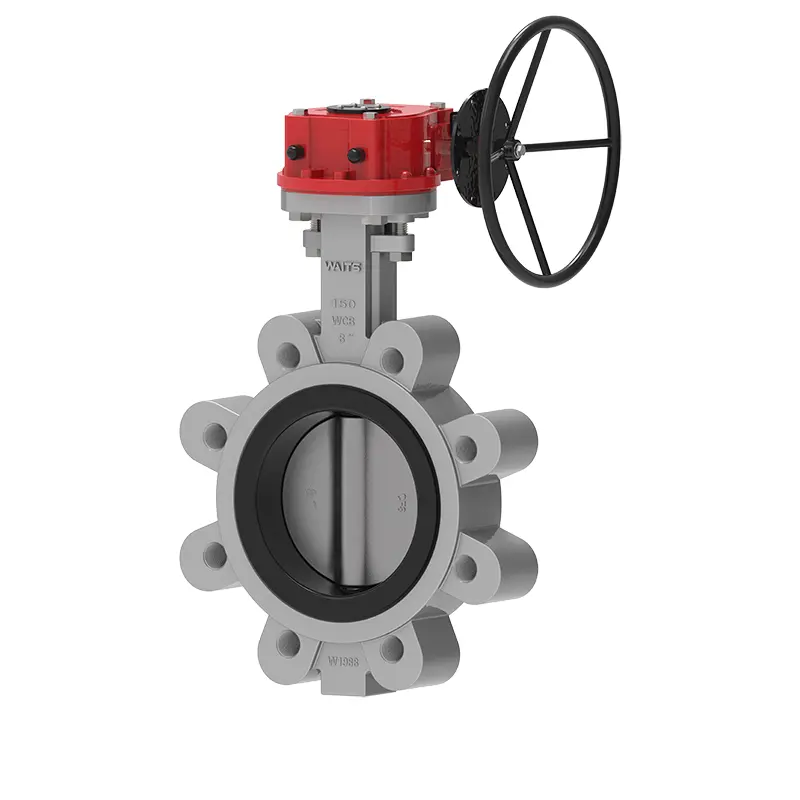

Soft Seated Wafer Lug Butterfly Valve
