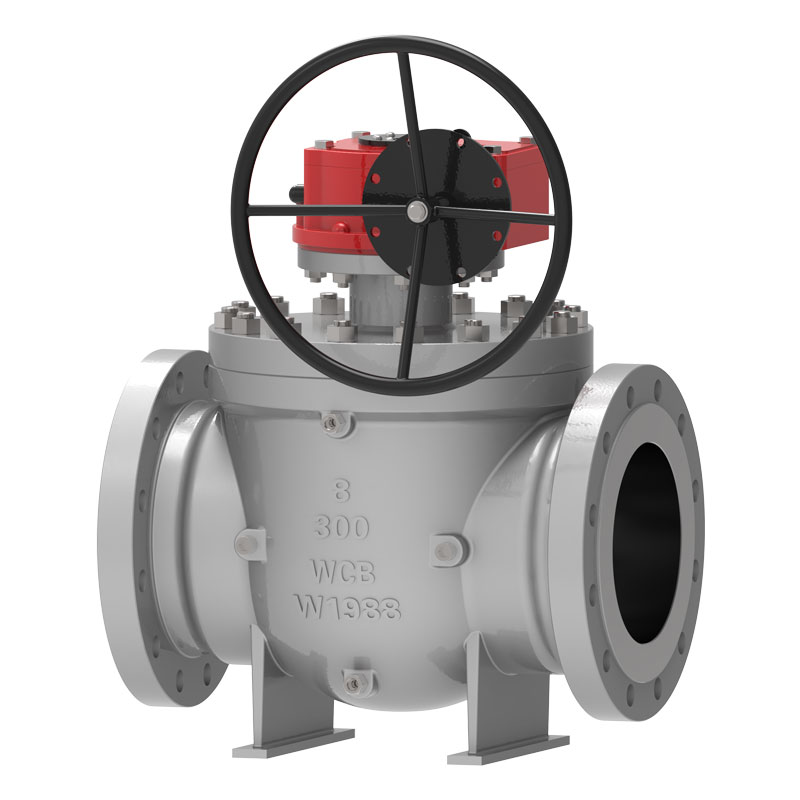

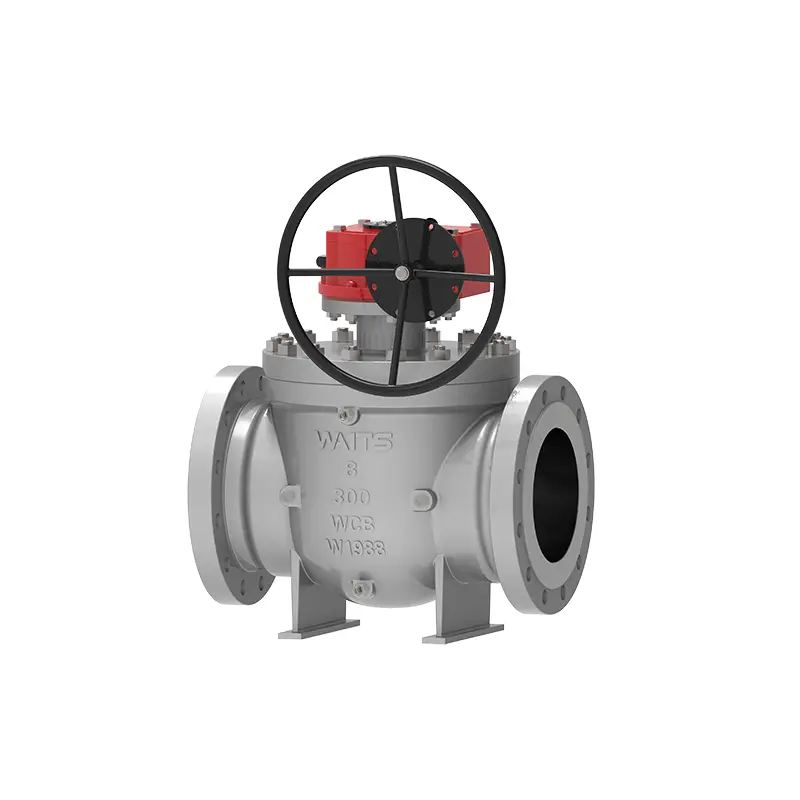

Top -Eingangsballventil

Waits ist ein großer Ventilhersteller und Lieferant. Die komplette Produktionslinie kann hochwertige Top-Eingangsballventile erzeugen. Dieses Ballventil wurde in strikter Übereinstimmung mit den API -Standards entworfen, produziert und inspiziert. Die Fahrmethode kann den Kunden viele Lösungen bieten. Wir haben mehr als eine Produktionsbasis und unsere Lieferkapazität ist sehr zuverlässig, was von neuen und alten Kunden zutiefst geliebt wird.

Anfrage absenden

Produktbeschreibung

Das Top -Eingangsballventil wird hauptsächlich in Pipelines und Industriesystemen verwendet. Auf der Grundlage des herkömmlichen Vollbors-Ballventils hat es die Vorteile der Online-Wartung und verringerten Leckagen. Die Betriebsmethode kann manuell, Getriebe, pneumatische, elektrische, gasflüssige Verknüpfung, elektrohydraulische Verknüpfung usw. sein.

Implementierungsstandards

Designstandard	API 6d, API 608, ISO 17292, GOST
Flanschstandards	Asme B 16,5, Asme B16.47, Asme B16.25,
Endverbindung	RF, RTJ, BW usw.
Inspektion & Test	Feuer 598, Feuer 6d
Von Angesicht zu Angesicht	API 6d, ASME B16.10
Druck- und Temperaturniveau	ASME B16.34
Feuer sicher	Feuer 6fa, Feuer 607
Niedrige Emission	ISO 15848, API 622
Antikorrosionsdesign	NACE MR 0103, NACE MR 0175

Anwendung

Größe	1/2 "-28", DN15-DN700
Druckbewertung	Klasse 150-1500, PN16-PN250
Betriebstemperatur	Weicher Sitz: -60 ~ 200 ° C, Metallsitz: -60 ~ 450 ° C
Anwendungsbereich	Erdöl, Chemische Industrie, Metallurgie, Lichtindustrie, Kraftwerke, städtische Konstruktionswasserversorgung, Arbeitsbedingungen mit niedrigen Temperaturen und Fernleitungen wie Öl, Gas und Erdgas.
Operator	Hebel, Zahnrad, elektrisch, pneumatisch usw.
Körpermaterial	Kohlenstoffstahl, Edelstahl, Duplex Edelstahl, Legierungsstahl, Monel, Al Bronze usw.
Ball	Kugel: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Ventilsitzstützring	Sitzhalterring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsitzeinsatz	PTFE, RPTFE, Nylon, Devlon, Peek
Ventilstiel	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Leistungsfunktionen

1. Der größte Unterschied zwischen dem Top -Eingangsballventil und dem normalen Ventil besteht darin, dass es online gehalten werden kann, ohne das Ventil von der Pipeline zu zerlegen, wodurch die Wartungskosten gesenkt und die Lebensdauer verlängert werden. Es wird eine geschweißte Endstruktur angewendet und auf der Pipeline installiert, die nicht von Rohrleitungsspannungen beeinflusst wird und die Versiegelungszuverlässigkeit gewährleistet.
2. Die Ventilsitzdichtung umfasst Ventilsitz, Ventilsitzring und andere Komponenten. Der Ventilsitzring kann unabhängig in der axialen Position schweben. Durch die Vorspannungsfeder kann der Ventilsitz unter Nulldruck und Niederdruckbedingungen versiegelt werden. Dieses Design wird verwendet, um die Fähigkeit zu erreichen, das Ventil unter Arbeitsdruck und Hochdruckbedingungen zu schließen. An der Außenseite des Ventilsitzrings setzen wir O-Ringe und elastische Ringe ein, um die Dichtung zwischen dem Ventilsitz und dem Ventilkörper zu gewährleisten. Wenn an der Stelle der Verwendung von erweitertem Graphit ein Feuer auftritt, kann auch die Versiegelungsleistung beibehalten werden. 3. Wenn der Ventilsitz und das Ventilstammversiegelung aufgrund von Beschädigungen durchlaufen, kann das vom Fettinjektionsventil injizierte Versiegelungsfett die Auswirkung der Notdichtung erzielen. Wenn sich das Ventil in normaler Funktionsweise befindet, kann das Fett durch das Fettinjektionsventil injiziert werden, um den Ventilstamm und die Kugeloberfläche zu schmieren, wodurch das Öffnen und Schließen flexibler wird.
4. Für Ventile, die unterirdisch installiert sind, kann der Ventilstamm des Ventils bei Bedarf verlängert werden, und die Größe kann wie von den Kunden erforderlich sein. Alle Abwasserrohre, Abgasrohre und Notfalleinspritzgeräte werden entsprechend verlängert, und andere verwandte Rohrleitungen liegen in der Nähe des verlängerten Teils des Ventils. Das Abwasserventil, das Entlüftungsventil und das Fetteinspritzventil sind zur Installation mit dem Boden verbunden, um die regelmäßige Wartung des Hauptventils zu erleichtern.
5. Die oberen und unteren Ventilstämme sind gemäß den API6D- und ISO17292-Standards für Anti-Statik ausgelegt.
6. Wenn ein einzelner Kolbenventilsitz stromaufwärts verwendet und stromabwärts ein Doppelkolbenventilsitz verwendet wird, hat das Ventil eine doppelte Blockierungsfunktion und kann das Medium gleichzeitig von stromaufwärts und stromabwärts abschneiden. Wenn die im Ventilhohlraum zurückgehaltene Masse aufgrund der Temperaturanstieg abnormal unter Druck gesetzt wird, kann der Ventilsitz den Druck automatisch freisetzen (Entladung auf die stromaufwärts gelegene Seite).
7. Der Ball des oberen Eingangsballventils ist festgelegt und die Oberfläche ist gemahlen, poliert und gehärtet. Zwischen dem Ball und dem Ventilstiel wird ein Gleitlager installiert, um die Reibung und das Arbeitsmoment zu verringern.
8. Der Verbindungsflansch zwischen dem Ventil und dem Stellantrieb entspricht den ISO 5211 -Standards, die sich leichter anpassen und austauschen lassen.
