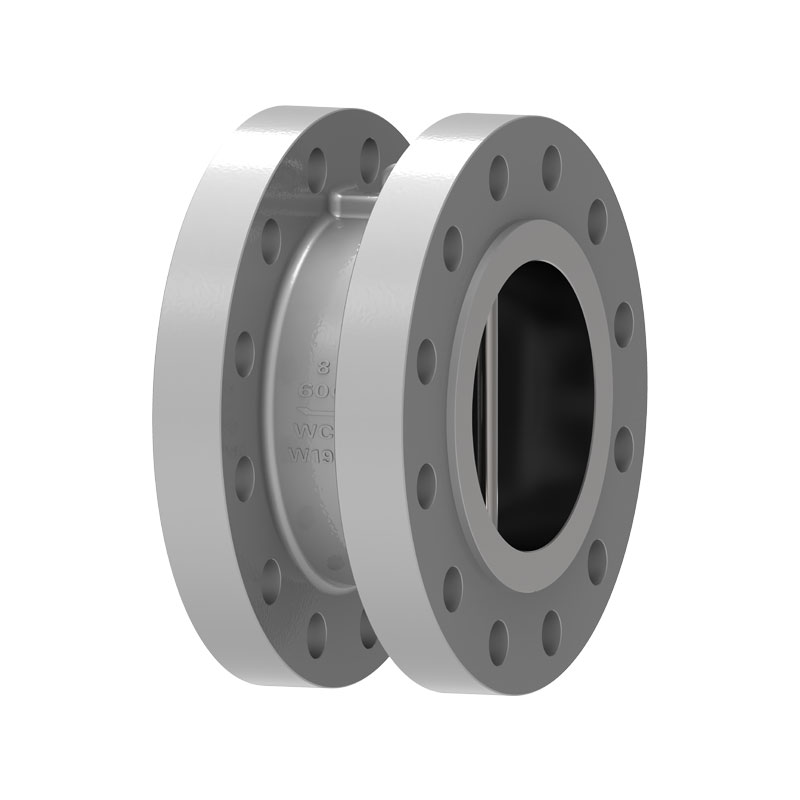

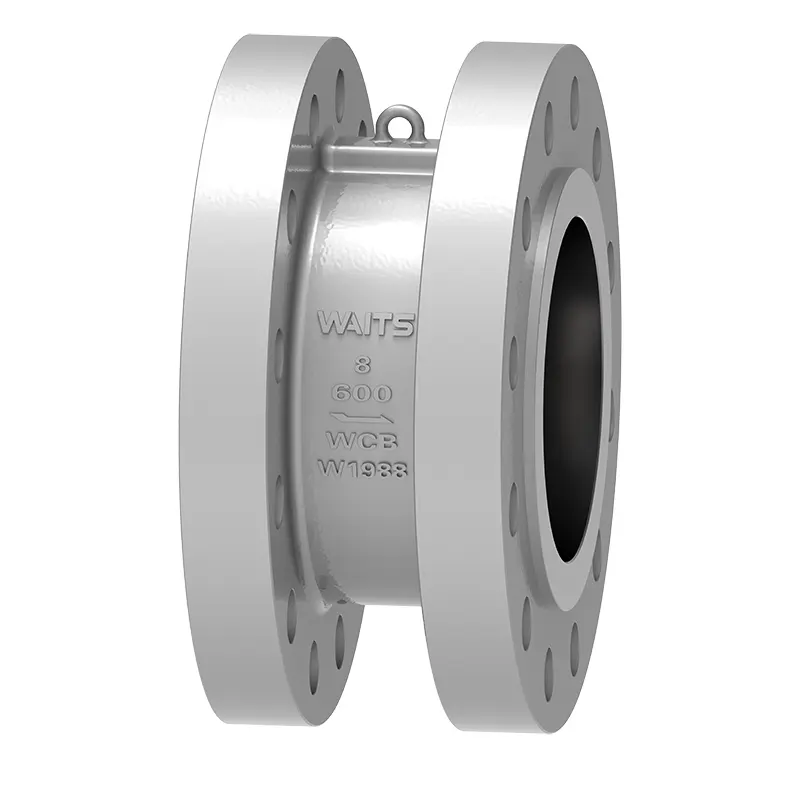

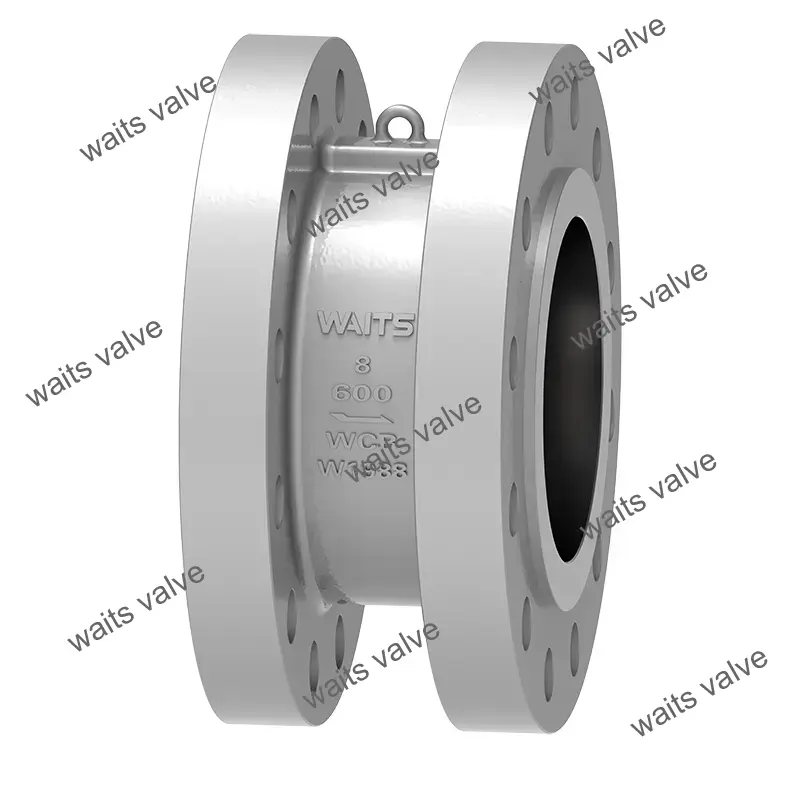

Doppelplatten-Rückschlagventil

Als professioneller Ventilhersteller kann Waits die Produktion maßgeschneiderter Doppelplatten-Rückschlagventile unterstützen, um den Anforderungen verschiedener Kunden besser gerecht zu werden. Was die Abdichtung betrifft, kann dieses Rückschlagventil in verschiedenen Formen vorliegen, z. B. aus Gummi, PTFE und einem Gehäuse. Die Anpassung kann je nach Kundenwunsch verschiedene Standards wie API/DIN/JIS erfüllen.

Anfrage absenden

Produktbeschreibung

Die Drosselklappe des Doppelplatten-Rückschlagventils besteht aus zwei Halbkreisen, und die federbelastete Ventilscheibe ist am zentralen vertikalen Stift aufgehängt. Wenn das Ventil geöffnet ist, liegt die kombinierte Kraft des Fluids in der Mitte der Ventilteller-Dichtfläche, und der Wirkungspunkt der Federstützkraft liegt in der Mitte der Ventilteller-Oberfläche, so dass die Wurzel des Ventils entsteht Die Scheibe öffnet sich zuerst, wodurch der Verschleiß der Dichtfläche vermieden wird, der beim Öffnen der Ventilscheibe des alten herkömmlichen Ventils auftritt, und die Haltbarkeit effektiv verbessert wird.
Wenn sich die Durchflussrate verlangsamt, nähert sich der Ventilteller unter der Wirkung der Reaktionskraft der Torsionsfeder allmählich dem Ventilsitz und das Doppelplatten-Rückschlagventil tritt in die langsame Schließphase ein. Wenn die Flüssigkeit zurückfließt, erhöht die kombinierte Wirkung der Ventiltellerkraft und der Reaktionskraft der Torsionsfeder den Schließvorgang des Ventiltellers entsprechend und tritt in die Schnellschließphase ein. Dadurch werden die Auswirkungen von Wasserschlägen effektiv reduziert und die Schäden durch Wasserschläge verringert. Beim Schließen wird durch die Wirkung des Federkraftpunkts zuerst die Oberseite des Ventiltellers geschlossen, wodurch ein Einklemmen der Ventiltellerwurzel verhindert wird.

Implementierungsstandards

Designstandards	API594, API6D, ASME B16.34
Flanschnormen	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Verbindungsmethoden	Wafer-Typ, Flanschtyp, Lug-Typ,
Prüfung und Abnahme	API598, API 6D,
Strukturlänge	API594, API6D, DIN3202
Druck- und Temperaturniveaus	ASME B16.34, DIN2401
Korrosionsschutzdesign	NACE MR 0103, NACE MR 0175.ISO15156

Anwendung

Größe	NPS 2"~ NPS 60" DN50 ~ DN1500
Druckbereich	CL150 ~ CL2500 PN10 ~ PN420
Temperaturbereich	；-196°C ~ +600°C
Anwendungsbereich	Es eignet sich für verschiedene Medien wie Wasser, Dampföl, Salpetersäure, Essigsäure, stark oxidierende Medien usw.
Ventilkörper	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gussteile: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplatte	Schmiedeteile: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Gussteile: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsitz	Gehäusematerial: 13CR, Edelstahl 304/316, Monel, Hartmetall, Legierung 20, Kupferlegierung usw.
Ventilschaft	A182 F6a,17-4PH,F304 F316, F51, ...

Leistungsmerkmale

1. Das Doppelplatten-Rückschlagventil besteht aus Ventilkörper, Ventilteller, Ventilschaft und Feder usw. Es verfügt über eine Klemmverbindung und eine kompakte Struktur.
2. Die Schmetterlingsplatte besteht aus zwei Halbkreisen und die Feder dient zum erzwungenen Zurücksetzen. Die Dichtfläche kann mit verschleißfestem Material verschweißt oder mit Gummi ausgekleidet sein. Es verfügt über ein breites Einsatzspektrum und eine zuverlässige Abdichtung.
3. Der Schließhub des Ventiltellers ist kurz und er ist federbelastet, mit schneller Schließgeschwindigkeit, was das Phänomen des Wasserschlags reduzieren kann.
4. Es eignet sich für Gelegenheiten mit begrenztem Installationsraum und kann für horizontale oder vertikale Rohrleitungen verwendet werden.
5. Es kann auf verschiedene Medien wie Wasser, Dampföl, Salpetersäure, Essigsäure, stark oxidierende Medien usw. angewendet werden.
