Weichdichtendes Doppelplatten-Rückschlagventil

Sie können sicher sein, dass Sie sich für das weichdichtende Doppelplatten-Rückschlagventil von Waits entscheiden. Als Ventillieferant mit einer kompletten Produktionslinie sind unsere Produkte in hohem Maße anpassbar. Im Hinblick auf die Abdichtung können wir über verschiedene Dichtungsformen wie NBR, EPDM, Hypalon, FKM usw. verfügen, die je nach Bedarf individuell angepasst werden können und verschiedene Standards wie API/DIN/JIS erfüllen.

Anfrage absenden

Produktbeschreibung

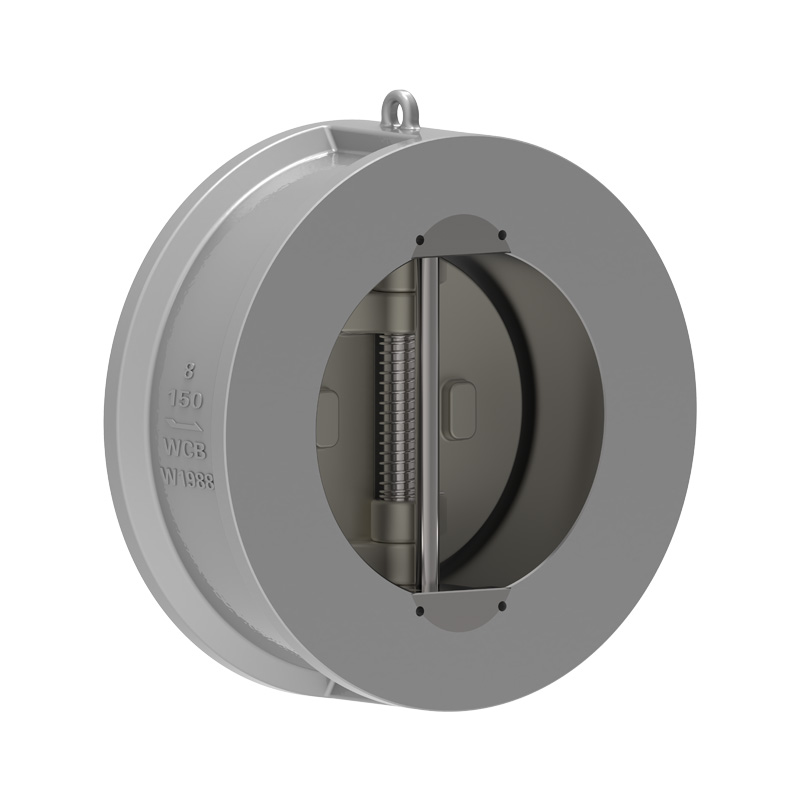

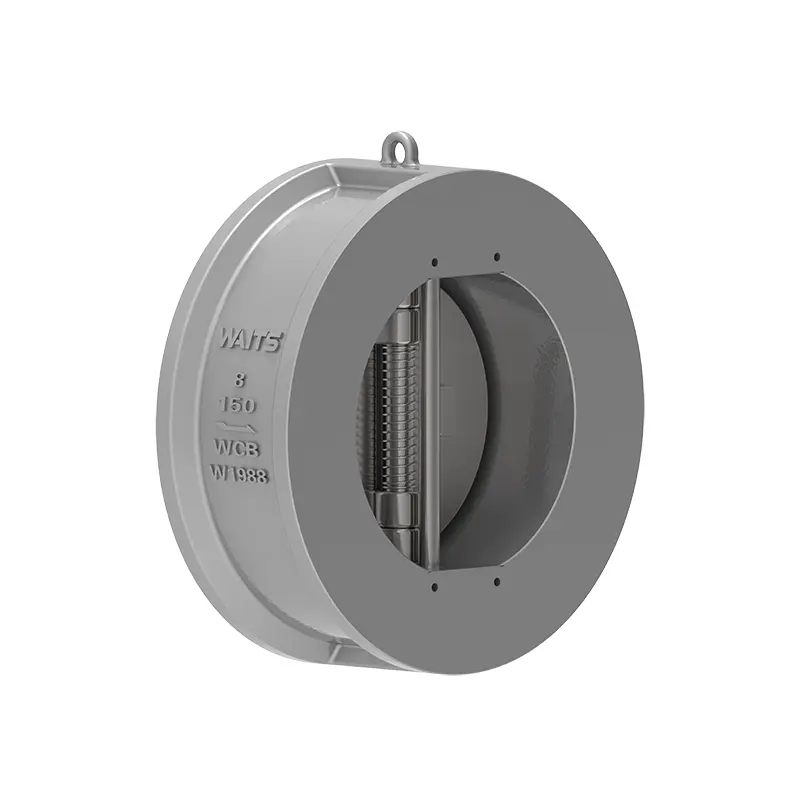

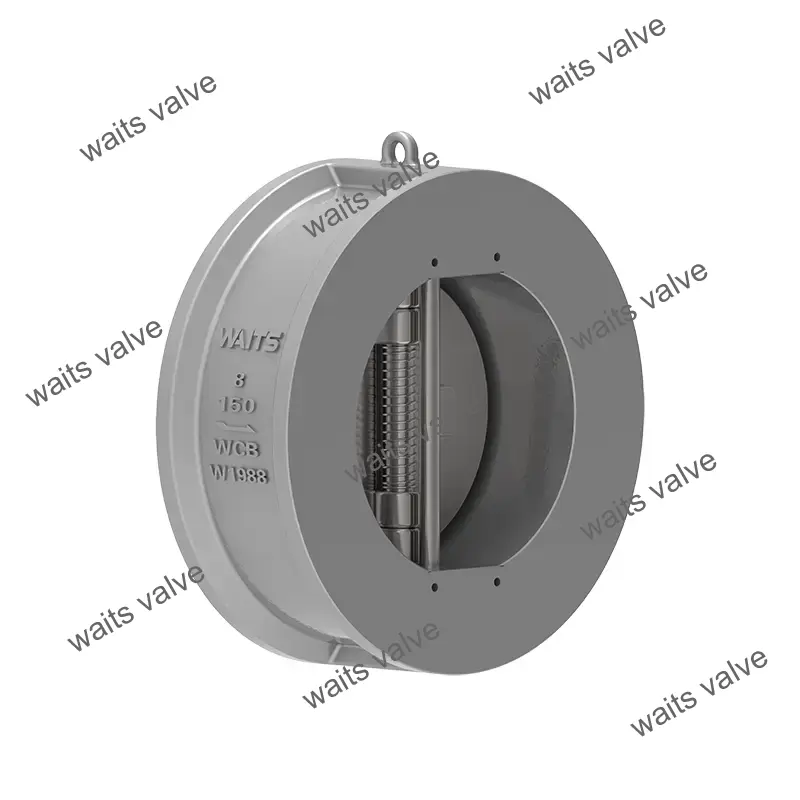

Die Drosselklappe des weichdichtenden Doppelplatten-Rückschlagventils besteht aus zwei Halbkreisen mit einer federbelasteten Scheibe, die an einem zentralen vertikalen Stift aufgehängt ist.
Beim Öffnen des Ventils liegt die kombinierte Kraft der Flüssigkeit in der Mitte der Scheibendichtfläche und der Angriffspunkt der als Reaktion wirkenden Federstützkraft liegt in der Mitte der Scheibenfläche, sodass sich zuerst die Wurzel der Scheibe öffnet. Dies vermeidet den Verschleiß der Dichtfläche, der beim Öffnen der Scheibe beim alten herkömmlichen Ventil auftritt, und erhöht die Haltbarkeit der Ventildichtung.
Wenn sich die Durchflussrate verlangsamt, nähert sich die Scheibe unter der Wirkung der Reaktionskraft der Torsionsfeder allmählich dem Ventilsitz und tritt in die langsame Schließphase des Ventils ein. Wenn die Flüssigkeit zurückfließt, wirken ihre Kraft auf die Scheibe und die Reaktionskraft der Torsionsfeder zusammen, und der Schließvorgang der Scheibe erhöht sich entsprechend, sodass die Schnellschließphase erreicht wird. Der Zweck dieser Konstruktion besteht darin, das Phänomen des Wasserschlags zu reduzieren, die Schäden durch Wasserschläge zu verringern und die Lebensdauer besser zu verlängern. Beim Schließen sorgt der Federkraftpunkt dafür, dass sich zuerst die Oberseite der Scheibe schließt, wodurch verhindert wird, dass die Wurzel beißt, und die Haltbarkeit der Ventildichtfläche verbessert wird.

Implementierungsstandards

Designstandards	API594, API6D, ASME B16.34
Flanschnormen	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Verbindungsmethoden	Wafer-Typ, Flanschtyp, Lug-Typ,
Prüfung und Abnahme	API598, API 6D,
Strukturlänge	API594, API6D, DIN3202
Druck- und Temperaturniveaus	ASME B16.34

Anwendung

Größe	NPS 2"~ NPS 60" DN50 ~ DN1500
Druckbereich	CL125 ~ CL150 PN10 ~ PN16
Temperaturbereich	；-20-150
Anwendungsbereich	Es ist für verschiedene Medien wie Wasser, Dampföl, Salpetersäure, Essigsäure, stark oxidierende Medien usw. geeignet.
Ventilkörper	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,,,
Ventilplatte	Gussteile: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Ventilsitz	NBR,EPDM,FKM...
Ventilschaft	A182 F6a,17-4PH,F304 F316, F51, ...

Leistungsmerkmale

1. Zu den Komponenten des weichdichtenden Doppelplatten-Rückschlagventils gehören der Ventilkörper, der Ventilteller, der Ventilschaft, die Feder und andere Teile, die durch Klemmart verbunden sind und eine kompakte Struktur haben.
2. Die Drosselklappe des Ventils besteht aus zwei Halbkreisen und wird durch eine Feder zur Rückkehr gezwungen. Die Dichtfläche kann aus verschleißfestem Material bestehen, das auf dem Gehäuse aufliegt oder mit Gummi ausgekleidet ist. Es zeichnet sich durch ein breites Einsatzspektrum und eine zuverlässige Abdichtung aus.
3. Der Ventilteller hat einen kurzen Schließhub und ist federbelastet, mit feinfühliger Wirkung und schneller Schließgeschwindigkeit, wodurch Wasserschläge deutlich reduziert werden.
4. Da das weichdichtende Doppelplatten-Rückschlagventil eine kompakte Struktur, geringe Größe, geringes Gewicht und eine einfache Installation aufweist, eignet es sich für den Einsatz in Situationen, in denen der Installationsraum begrenzt ist. Es kann in horizontalen oder vertikalen Rohren eingesetzt werden.
5. Anwendbar auf Wasser, Dampföl, Salpetersäure, Essigsäure, stark oxidierende Medien und andere Medien.
