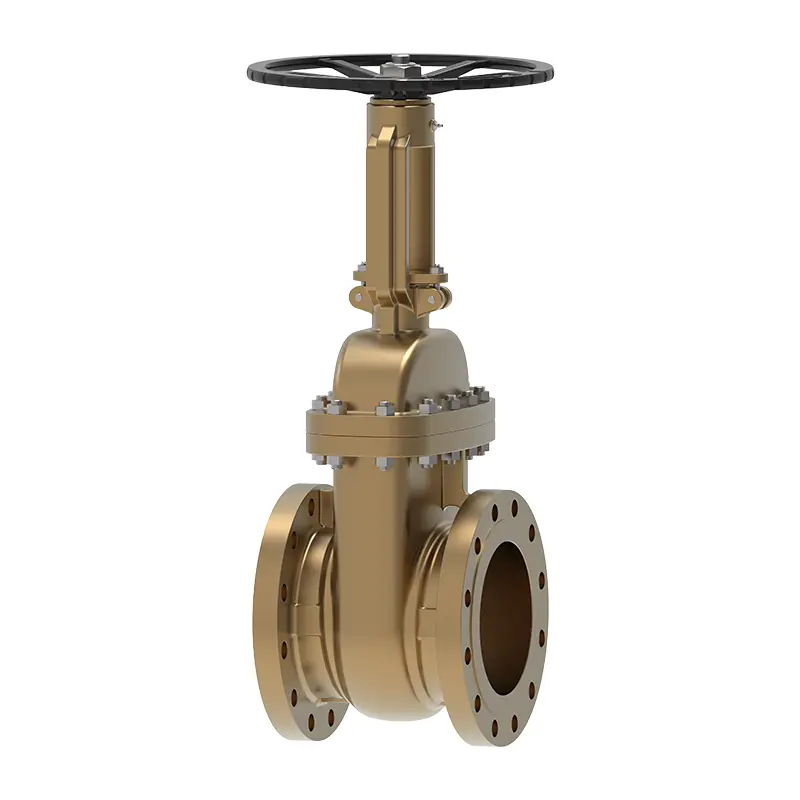

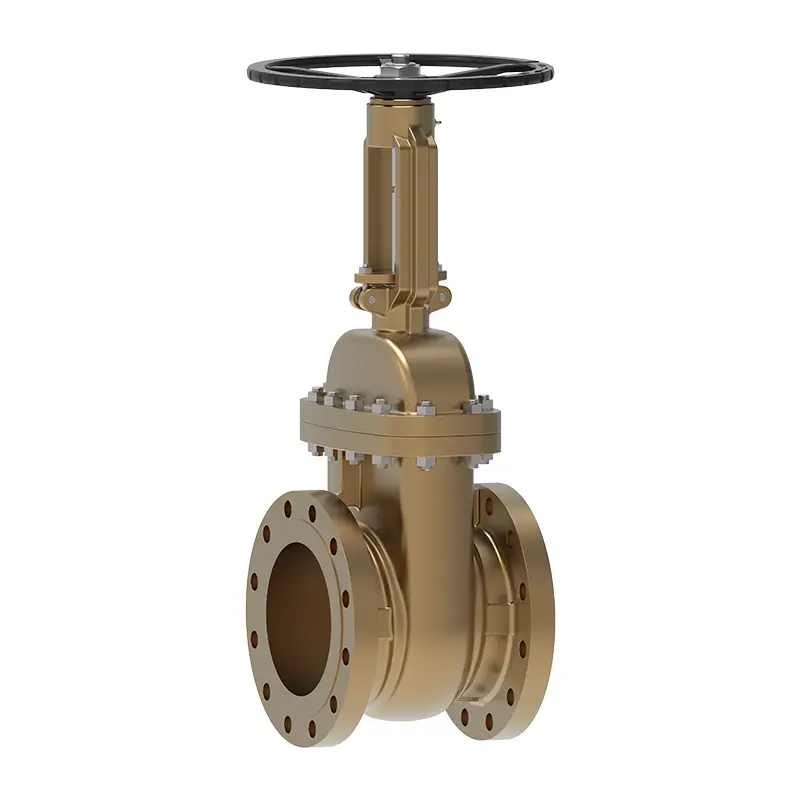

Bronzesschnitztorventil

Waits Ventil Hochwertiges Bronze -Keiltor -Valvebronz -Keiltorventil nimmt die Bronzeventilkörper, die Bronzeventilausstattung, die Gewindeverbindung und die Ventilabdeckung gemäß ASTM B62 -Spezifikation an. Es wird auch präzises Casting Wedge Gate -Design verwendet. Hochfestes Aluminiumbronzematerial ist gegen Korrosion/Verschleiß widerstandsfähig. Eine Vielzahl von Antriebs-/Verbindungsmethoden eignet sich für verschiedene Pipelines.

Anfrage absenden

Produktbeschreibung

Für das Warteventil haltbares Bronzekeil -Gate -Ventil wird das Gate allmählich angehoben und von der Ventilsitzdichtungsfläche entfernt, indem das Handrad gedreht oder den Ventilstiel durch das Antriebsgerät fährt. Druckbereich CL150 ~ CL300 PN10 ~ PN16. Das Ventil nimmt einen steigenden Stammbetrieb an und ist mit einer soliden Keilscheibe ausgestattet. Nicht zum Trinkwasser geeignet. Willkommen, uns eine Nachricht zu senden, um uns über den angepassten Inhalt zu erzählen. Wir sind jederzeit online!

Arbeitsprinzip:
Wenn die Höhe des Torhubs etwa das 1 -fache des Nenndurchmessers des Ventils erreicht, ist der Fluidkanal nicht blockiert und das Ventil vollständig geöffnet. In der tatsächlichen Verwendung wird die Oberseite des Ventilstamms normalerweise als vollständige Öffnungsanzeige verwendet. Nach dem Erreichen der oberen Position wird das Handrad normalerweise 1/2 bis 1 Drehung als tatsächliche vollständig geöffnete Position gedreht, um die Verriegelung aufgrund von Temperaturänderungen zu verhindern. Wenn das Handrad oder das Antriebsgerät in die entgegengesetzte Richtung gedreht wird, fährt der Ventilstamm das Tor zum Abstieg und die Gate -Dichtungsfläche passt allmählich auf die Dichtungsfläche des Ventilsitzes. Die Versiegelung wird erreicht, indem das Tor dicht gegen den Ventilsitz durch äußere Kraft oder mittlerer Druck gedrückt wird, um den Mittelfluss zu verhindern.

Implementierungsstandards-Bronze-Keiltorventil
Designstandards	API600/API6D EN1074-1
Flanschstandard	ASME B16.5/ASME B16.47- A/B/EN1092
Verbindung	Rf.rtj, ff.bw.sw
Testakzeptanz	API 598
Strukturlänge	API 6d ASME B16.10 EN558
Druck- und Temperaturwerte	ASME B16.34
Brandtest	6fa Fire Fire 607
Niedriger Leckagestandard	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175

Anwendungs-Bronze-Keiltorventil
Größe	NPS 1/2 "~ NPS 12" DN50 ~ DN300
Druckbereich	CL150 ~ CL300 PN10 ~ PN16
Temperaturbereich	-20 ℃ ~ 250 ℃
Anwendung	Anwendung für Wasser, Meerwasser, Öl, Dampf, Erdgas und schwach ätzende Flüssigkeiten. Der Hartdichtentyp kann mit Medium, das Partikel oder hohe Temperatur enthält, verarbeiten.
Antriebsmodus	Handradbetrieb, Gangbetrieb, pneumatisch betriebenes, elektrisches betriebenes, hydraulisch betriebenes Betrieb
Ventilkörper	Al - Bronze
Ventilsitz	EPDM, PTFE, NBR. Al - Bronze, int+stl
Ventilstiel	F304 -F316, Al - Bronze

Leistungseigenschaften
Das Bronze-Keiltorventil verfügt über einen geraden Durchgangskanal im Ventilkörper, der einen niedrigen Flüssigkeitswiderstand aufweist, und die Medien fließen in einer geraden Linie mit niedrigem Strömungswiderstand, was den Druckverlust des Systems effektiv verringern kann.
Im Vergleich zu Stoppventilen ist die Bewegungsrichtung des Tors senkrecht zur Flussrichtung des Mediums und erleichtert das Öffnen und Schließen.
Das Medium kann in beide Richtungen fließen, und es ist nicht erforderlich, die Durchflussrichtung des Mediums während der Installation zu berücksichtigen, was für die Installation und Verwendung in verschiedenen Pipeline -Systemen zweckmäßig ist. Es hat ein einfaches Erscheinungsbild und eine relativ kurze strukturelle Länge, was in Anlässen, in denen der Installationsraum begrenzt ist, vorteilhafter ist. Es verfügt über eine gute Verarbeitbarkeit der Herstellung und eine breite Palette von Anwendungen.
Das Produkt kann von Handrad betrieben werden. Ausrüstung betrieben; Pneumatischer Betrieb; Elektrisch betrieben; Hydraulisch operiert
