Absperrklappe aus Bronze mit Lug-Wafer-Absperrklappe

Waits Valve Bronze Lug Wafer Butterfly Valve kann einen bidirektionalen Dead-End-Betrieb ohne nachgeschaltete Flansche erreichen und einen luftdichten Verschluss bei 200 PSI erreichen. Es verfügt über ein Doppel-/Dreifach-Exzenter-Design, eine kompakte und leichte Struktur, eine einfache Installation und Wartung sowie verschiedene Betriebsmodi, die für komplexe Arbeitsbedingungen geeignet sind.

Anfrage absenden

Produktbeschreibung

Waits Valve Bronze Lug Wafer Butterfly Valve ist ein ideales Produkt für gewerbliche und einige leichte industrielle Prozessanwendungen, einschließlich HLK- und Vakuumanwendungen sowie heißes und kaltes Trinkwasser. Das Ventil hat eine kompakte Struktur, geringe Größe, geringes Gewicht und ist äußerst einfach zu installieren, zu demontieren und zu warten. Gleichzeitig kann es sich an mehrere Betriebsmodi anpassen, die Systemanforderungen unterschiedlicher Automatisierungsgrade vollständig erfüllen und unter verschiedenen komplexen Arbeitsbedingungen stabil und zuverlässig arbeiten.

Implementierungsstandards – Absperrklappe mit Lug-Wafer-Absperrklappe aus Bronze
Designstandards	API 609, EN593
Flanschstandard	ASME B16.5/ASME B16.47-A/B / EN1092
Verbindung	RF, FF,
Testabnahme	API 598 EN12266
Strukturlänge	API609/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuertest	/
Standard mit geringer Leckage	ISO 15848-1, API 622
Korrosionsschutzdesign	NACE MR 0175

Anwendung: Absperrklappe aus Bronze mit Lug-Wafer-Absperrklappe
Größe	NPS 1 1/2″~ NPS 24″ DN40~ DN600
Druckbereich	CL125~CL300 PN10 ~ PN50
Temperaturbereich	-30℃~200℃
Anwendung	Wasser, Meerwasser, Öl, Erdgas, schwach korrosive Flüssigkeiten und Flüssigkeiten in Lebensmittelqualität
Fahrmodus	Hebel, elektrisch, pneumatisch, hydraulisch, Getriebe
Ventilkörper	Al - Bronze
Ventilkern	Al - Bronze
Ventilschaft	Edelstahl 416, 316, 304 oder Al-Bronze

Leistungsmerkmale

Die Wafer-Absperrklappe aus Bronze von Waits verfügt über eine Aluminiumbronzestruktur, die für verschiedene korrosive Medien wie Meerwasser, Säuren und Laugen geeignet ist. Es kann Medienerosion wirksam widerstehen und die Lebensdauer des Ventils verlängern.

Die weiche Dichtungsstruktur minimiert im geschlossenen Zustand das Austreten von Medien, was sich sehr gut für Anwendungen mit hohen Dichtungsanforderungen eignet. Einfach zu bedienen, einfach um 90° drehen, um das Ventil schnell zu öffnen oder zu schließen, mit geringem Betätigungsdrehmoment, arbeitssparend und leicht.

Bei vollständiger Öffnung stellt die Dicke des Ventiltellers den einzigen Widerstand für den Medienfluss durch das Ventilgehäuse dar, wodurch ein minimaler Druckabfall und eine hervorragende Durchflusskontrolle erreicht werden.

Schließlich erleichtert die kompakte und leichte Bauweise die Installation und Wartung und lässt sich problemlos in jeder Position zerlegen, reparieren und installieren. Darüber hinaus vereinfacht die relativ einfache Struktur die Wartungsarbeiten.

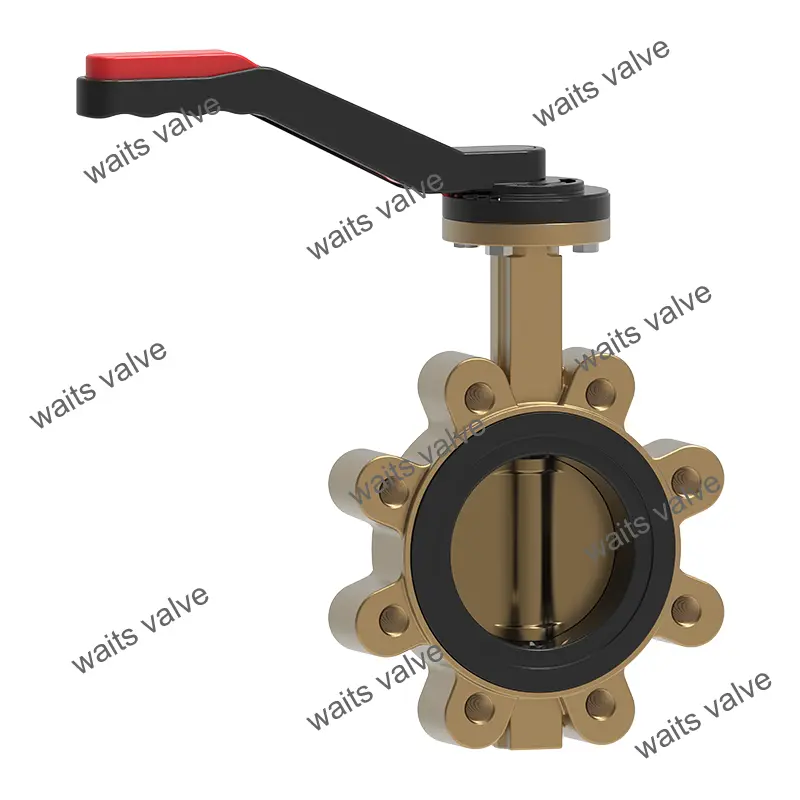

Bronze Lug Wafer Butterfly Valve
