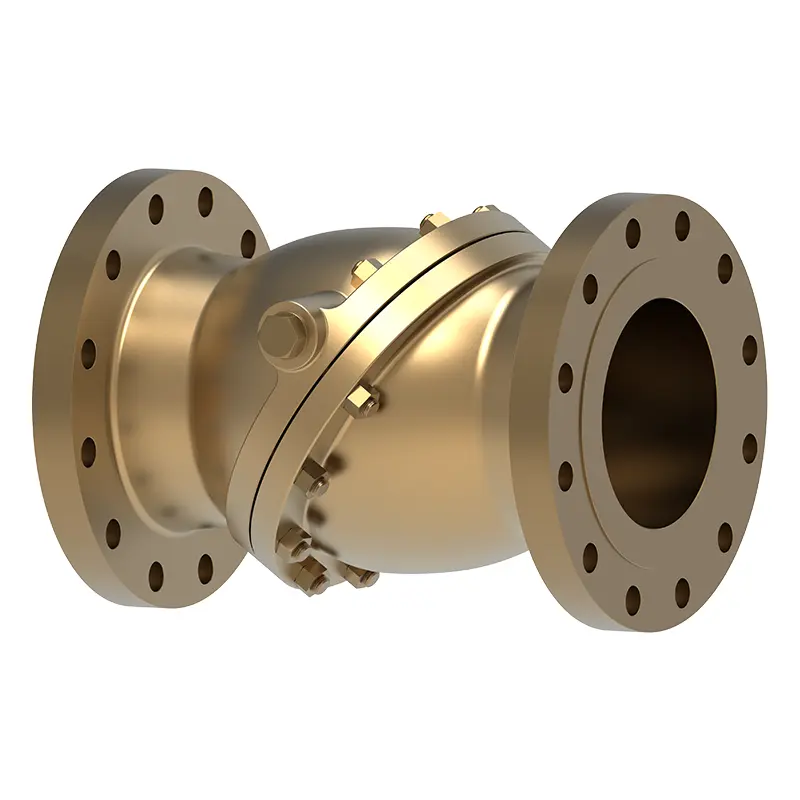

Bronze geneigter Scheibenprüfventil

Das Bronze -Tilted -Scheibenprüfventil besteht aus hochwertiger Bronze, das nicht leicht korrodiert ist. Es wird in Meerwasser, Süßwasser, Kühlsystemen, Schiffbauingenieurwesen, Industrieausrüstung und anderen Bereichen häufig eingesetzt. Waits Valve entspricht dem ISO9001 -Qualitätsmanagementsystem, und die hochwertigen Ventile, die entworfen und hergestellt wurden, können extremen operativen Herausforderungen standhalten. Wir sind ein langfristiger Partner von Energieunternehmen in mehr als 30 Ländern geworden.

Anfrage absenden

Produktbeschreibung

Waits Ventil Bronze geneigte Scheibenprüfventil ist ein Einweg -Check -Gerät mit exquisiter Struktur, hoher Qualität und Haltbarkeit. Es nimmt ein geneigtes Disc -Design an, das sich im Vorwärtsfluss öffnet und schnell im umgekehrten Fluss schließt. Es ist geeignet, um einen mittleren Rückfluss in mittleren und Niederdruck -Pipeline -Systemen zu verhindern. Es hat die beste Kosteneffektivität in bestimmten Umgebungen.
Das Bronze -Tilted -Scheibenprüfventil nimmt eine geneigte Scheibenstruktur an, um eine Möglichkeit zu erreichen, eine Flüssigkeit zu kontrollieren. Es besteht aus weder resistenten, korrosionsbeständigen und hochfestigen Bronze. Es ist für Rohrleitungssysteme geeignet, die hohe Anforderungen an die Flüssigkeitsströmungsstabilität haben und Wasserhammer vermeiden müssen, z.

Implementierungsstandards-Bronze geneigte Scheibenprüfventil
Designstandards	API 6D/API 594, BS1868
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	RF, npt, fnpt
Testen und Akzeptanz	Feuer 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	Feuer 6fa, Feuer 607
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175

Anwendungs-Bronze-Tilted-Scheibenprüfventil
Größe	DN50-DN1200, NPS 2 ＂48＂
Druckbereich	ANSI-Klasse 150-Klasse 600, pn2.0-pn10.0mpa
Temperaturbereich	-20 ℃ ~ 425 ℃
Anwendungsbereich	Meerwasser, Polycarbonat, Polyethylen, Polyethylen mit niedriger Dichte, aromatische Kohlenwasserstoffe, Flüssiggas (LNG)
Antriebsmodus	Hydraulische, pneumatische, elektrische, manuelle und Wurmgetriebe.
Ventilkörper-/Ventilabdeckung	‌C95200, ‌c95400, ‌c95500, ‌c63000, C83600, Qa19-4,
Versiegelungsfläche	Verstärkte Polytetrafluorethylen, Para-Polyphenylen (RPTFE, PPL), Metall
Stange	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen, Eisenbasis Legierungen

Produktvorteile
1. Bronze geneigter Scheibenprüfventil nimmt ein doppelt exzentrisches Scheibendesign an, und der Ventilsitz und die Versiegelungsoberfläche kontaktieren während des Schlussvorgangs allmählich, sodass das Geräusch beseitigt werden kann. Das große Geräusch, das erzeugt wird, wenn das herkömmliche Scheckventil geschlossen wird, wird beseitigt, wodurch die Lebensdauer von Pipelines und Geräten verlängert wird.
2. Micro Elastic Metall Ventil -Sitzdesign kann dieses Design verhindern und einen mittleren Rückfluss verhindern, wodurch der normale Betrieb des Pipeline -Systems ermöglicht wird.
3. Die geneigte Scheibenstruktur bildet einen optimierten Fluidkanal mit einem niedrigen Durchflusswiderstandskoeffizienten, der den Druckverlust erheblich reduziert, wenn das Medium durch das Ventil fließt und die Betriebskosten des Rohrleitungssystems reduziert.
4. Die Butterfly -Disc -Design ist empfindlich gegenüber Öffnen und Schließen, damit sich das Ventil schnell an Änderungen des mittleren Flusses anpassen, zeitlich geöffnet und schließen und einen Rückfluss verhindern kann.
5. Im Vergleich zum Schwungprüfventil desselben Kalibers ist das Bronze -Tilted -Scheibenprüfventil zu etwa 80% leichter, und unser Ventil ist bei der Installation, Demontage und Wartung bequemer, wodurch die Rohrleitungslast verringert wird.
