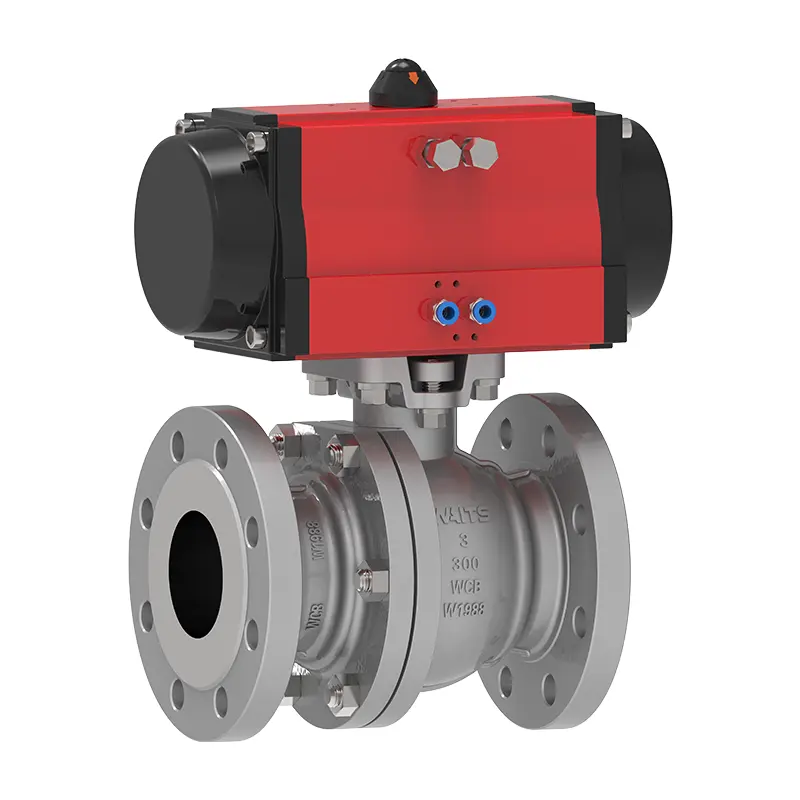

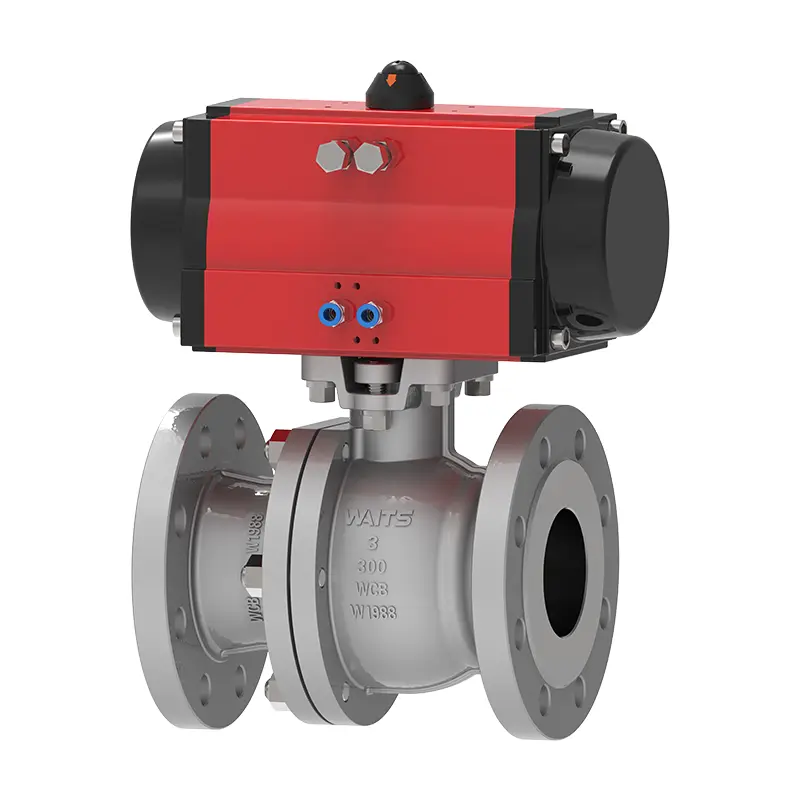

Zweiteiliger pneumatischer schwimmender Ballventil (mit Klammer‌)

Waits Valve Advanced Two-Tiefe Pneumatic Floating Ball Ventil (mit Klammer ‌ ‌) ist in industriellen Anwendungen sehr einfach zu installieren und spart Ihnen viel Ärger! Dies ist ein pneumatisch angetriebenes Ventil mit einem Edelstahlkörper und einem PTFE -Sitz. Waits Ventil konzentriert sich auf die Bereitstellung der erschwinglichsten Flüssigkeitsventile für Branchen wie Petrochemikalien, Stromerzeugung und Wasserbehandlung.

Anfrage absenden

Produktbeschreibung

Waits Ventil hochwertiges zweiteiliges pneumatisches Schwimmkugelventil (mit Klammer ‌ ‌ ‌) verwendet eine zweiteilige Struktur, wobei der Ventilkörper und die Ventilabdeckung durch Schrauben, kompakte Struktur und einfache Wartung verbunden sind. Es ist sehr geeignet für die Ein- und Drossung der Kontrolle von Wasser, Dampf, Öl und anderen Medien, insbesondere für Rohrleitungssysteme in der chemischen, Lebensmittel- und Pharmaindustrie.

Die Hauptvorteile sind: schnelle Reaktionszeit; Ausgezeichnete Versiegelungsleistung; Langes Lebensdauer.

Im Vergleich zum dreiteiligen Design hat das zweiteilige schwimmende Ballventil die folgenden Vorteile: kleineres Fußabdruck, leichteres Gewicht, geeignet für Installationen mit begrenztem Platz; niedrige Kosten

Unser zweiteiliges pneumatisches schwimmendes Ballventil (mit Klammer ‌ ‌) ist ein wartungsfreies zweiteiliges zweiköpfiges Full-Bohrungs-Ballventil, das für allgemeine, industrielle und chemische Anwendungen geeignet ist. Geeignet für Wasseraufbereitungen, Chemikalien, schwach korrosive und semi -ätzende Flüssigkeiten.

Der Betätigungsmodus ist einwirksam oder doppelt wirken, und es gibt eine Reihe konfigurierbarer Optionen, einschließlich Limitschalter, Magnetventile und Positionierer.

Hauptmerkmale:

Verfügbare BSP- oder NPT -Schnittstelle, Größe: NPS 2 "~ NPS 24" DN50 ~ DN600 bis 2 Zoll (NPT).

Druckbereich: CL150 ~ CL2500 PN10 ~ PN260

Temperaturbereich: -20 ℃ ~ 400 ℃

Ausgestattet mit Anti-Blout-Ventilstamm.

Das zweiteilige pneumatische schwimmende Ballventil (mit Klammer ‌ ‌) erfüllt die strengen Anforderungen der heutigen Prozesskontrolle. Während der Montage werden alle Antriebskomponenten strengsprüht und zu 100% fabrik getestet, bevor der Versand getestet wird.

Implementierungsstandards-zweiteilige pneumatische schwimmende Kugelventils （mit Klammer‌ ‌）
Designstandards	6d/Feuerfeuer 608, BS5351
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	RF, BW, SW, NPT, FNPT
Testen und Akzeptanz	Feuer 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	Feuer 6fa, Feuer 607
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175

Anwendung-zweiteiliger pneumatischer schwimmender Ballventil （mit Klammer‌ ‌）
Größe	NPS 2 "~ NPS 24" DN50 ~ DN600
Druckbereich	CL150 ~ CL2500 PN10 ~ PN260
Temperaturbereich	-20 ℃ ~ 400 ℃
Anwendungsbereich	Anwendung für verschiedene Medien wie Wasser, Dampf, Öl, Flüssiggas, Erdgas, Kohlegas, Salpetersäure, Essigsäure, oxidierende Medien, Harnstoff usw.
Antriebsmodus	Hydraulik-, pneumatischer, elektrischer, manueller und Wurmgetriebe.
Ventilkörper-/Ventilabdeckung	Schmiedelemente: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Versiegelungsfläche	Verstärktes PTFE, Para-Polyphenylen (RPTFE, PPL), Metall
Ventilstiel	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Stange	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen, Legierung auf Eisenbasis

Pneumatischer Betätigungsprozess

1. Komprimierte Luft (0,4–0,7 mPa) wird eingeben, um den Stellantrieb oder den Zahnradmechanismus zu treiben.

2.Torque wird ausgeben, um den Ventilstamm 90 ° zu drehen, wodurch die durchläufige Richtung des Balls (vollständig geöffnet/vollständig geschlossen) geändert wird.

3.Single Acting -Zylinder erfordern Federreset, während doppelte Schauspielzylinder über die Änderung der Magnetventilrichtung gesteuert werden.

4.Rapid Reaktion: Pneumatische Aktuatoren erreichen eine Schaltgeschwindigkeit von 0,05 Sekunden pro Zyklus, geeignet für Notfallabschaltszenarien.

Auswahlkriterien

1.Choose Single Acting oder Double Acting Pneumatic Heads Basierend auf den Drehmomentanforderungen.

2. PTFE -Siegel für korrosive Medien; Wählen Sie Metall-Hartdichtungen für Hochtemperatur-/Hochdruckanwendungen.

3.Flange -Gesichter, die für ASME B16.5 ausgelegt sind, sorgen Sie für die Kompatibilität der Pipeline.
