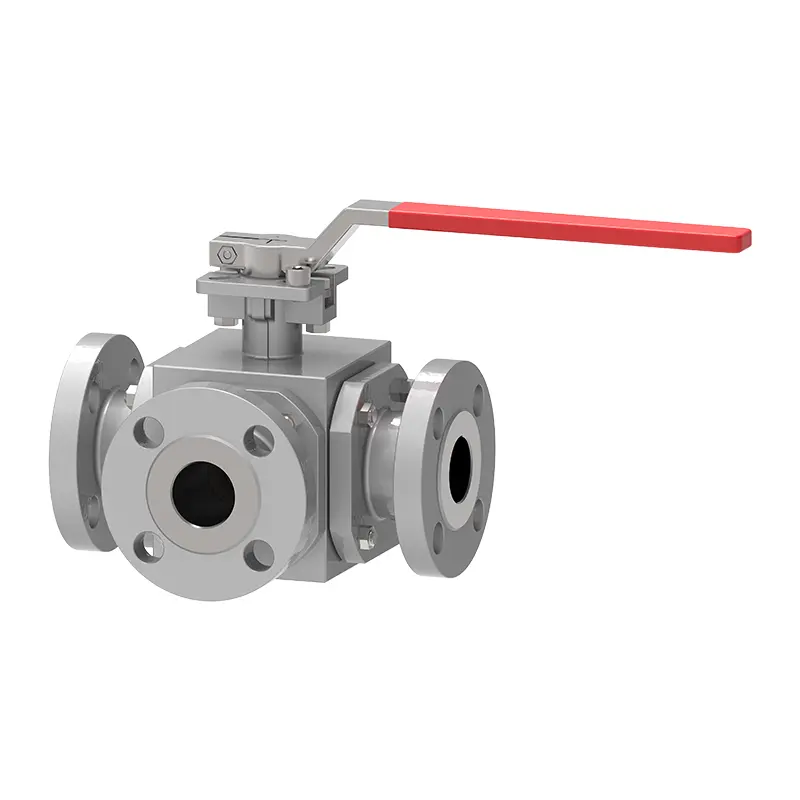

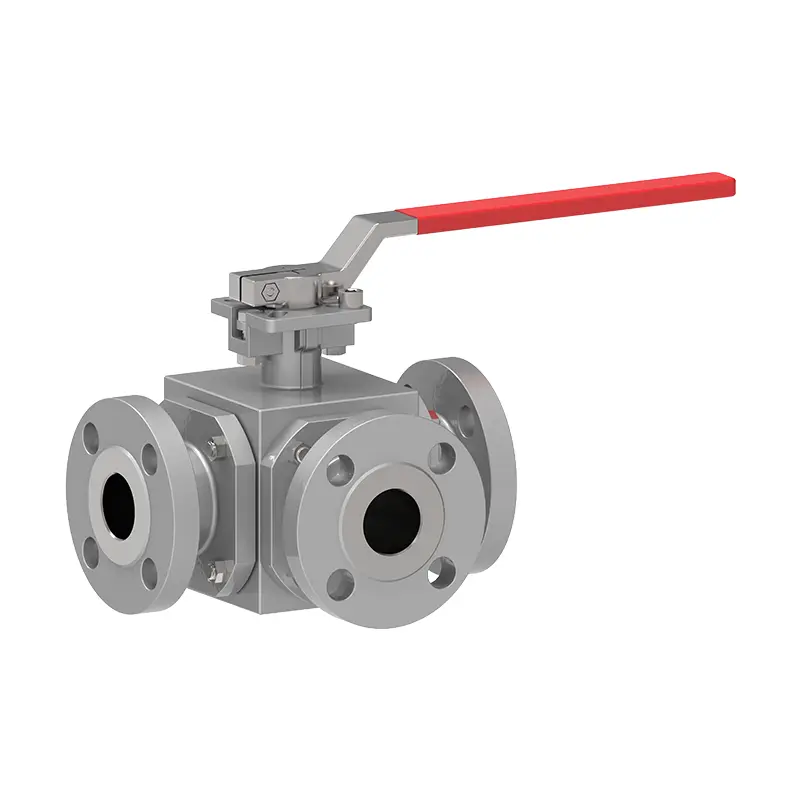

Drei-Wege-Ballventil

Waits Ventil Langlebiges Drei-Wege-Ballventil verfügt über drei Anschlüsse, und die Kanäle auf dem Ball sind für bestimmte Verbindungen ausgelegt. Zu den allgemeinen Konfigurationen gehören T -Typ und L -Typ. Das type Drei-Wege-Kugelventil integriert drei miteinander verbundene Kanäle in den Ball, wodurch Flüssigkeitsumschaltung und -verteilung in drei Richtungen ermöglicht werden. während das L-Typ-Kugelventil nur zwei vertikale Kanäle enthält, um den Flüssigkeitsfluss zwischen zwei angegebenen Ports umzuleiten. Das Ventil wird durch Drehen der Kugel so gedreht, dass seine inneren Kanäle mit den entsprechenden Ports übereinstimmen, die Flüssigkeit durchlaufen oder Flüssigkeitsströmungen blockieren, wenn sie in einen bestimmten Winkel gedreht werden. In einem T -Typ -Ventil kann das Anpassen der Position des Balls beispielsweise die Port -Kombination anpassen, und individuelle Ventile können unterschiedliche Prozessflüsse erfüllen.
Wählen Sie, lassen Sie mich Ihnen dieses Produkt vorstellen!
Bevor wir die verschiedenen Typen einführen, verstehen wir zunächst, was ein 3 -Wege -Ventil ist. Das Drei-Wege-Ballventil ist ein Ventil mit drei Anschlüssen (auch Öffnungen genannt). Es gibt eine Metallkugel mit einer Öffnung an der Verbindung zwischen den Ports, um die Flussrichtung des Mediums zu steuern.
Ein Flüssigkeits- oder Gas (Medien) fließt durch das Ventil und es gibt einen Mechanismus, der die Kugel dreht, um die Flüssigkeit von einem Ort zu einem anderen zu lenken.
Während 2-Wege-Ballventile insgesamt am häufigsten sind, sind Drei-Wege-Ballventile die am weitesten verbreitete Art des Multi-Port-Ballventils. Sie bieten mehr Optionen für die Flusssteuerung als ein Standard -Ballventil und werden häufig in Anwendungen verwendet, in denen der Durchfluss geteilt, gemischt oder umgeleitet werden muss. Ports werden oft als zwei Steckdosen und ein Einlass oder umgekehrt beschrieben, abhängig von der Fließrichtung.

Produktmerkmale
Das Waits-Drei-Wege-Ballventil sorgt für einen reibungslosen Durchflussweg-Wenn der Ball vollständig geöffnet ist, richtet sich der Durchgang des Balls mit dem Innendurchmesser der Pipeline aus und minimiert den Flusswiderstand und den Energieverlust, der es ideal für eine Fluidübertragung mit hoher Flüssigkeitszunahme macht. Die überlegene Versiegelungsleistung ergibt sich aus der engen Passform zwischen Ball- und Resilient-Ventil-Sitzen, die auch unter Hochdruckdifferenzen eine zuverlässige Versiegelungslinie bilden, um Leckagen zu verhindern. Ein einfacher Betrieb wird mit einer 90 ° -Wrehung des Balls zum vollständigen Öffnen/Schließen erreicht, wobei ein minimales Drehmoment und ein stützendes Handbuch, die elektrische oder pneumatische Aktuatoren für eine entfernte oder automatisierte Steuerung erforderlich sind. Durch das flexible Durchflussmanagement können T-Typ-Ventile die Flüssigkeit zwischen drei Ports wechseln und verteilen, während die L-Typ-Ventile den Fluss zwischen zwei spezifischen Ports umleiten, wobei die verschiedenen Prozessanforderungen gerecht werden. Eine verlängerte Lebensdauer wird durch Verschleiß- und korrosionsresistente Materialien wie Edelstahl oder Legierungsstahl für kritische Komponenten garantiert, die die Wartungsfrequenz und die Kosten senken. Die breite Anwendbarkeit deckt Wasser, Öl, Gas, Dampf und ätzende Medien ab, wobei die Fähigkeit, zuverlässig über einen weiten Temperaturbereich zu arbeiten, von kryogener bis hoher Wärme- und Druckbedingungen von Fow bis hoch zu bedienen.
