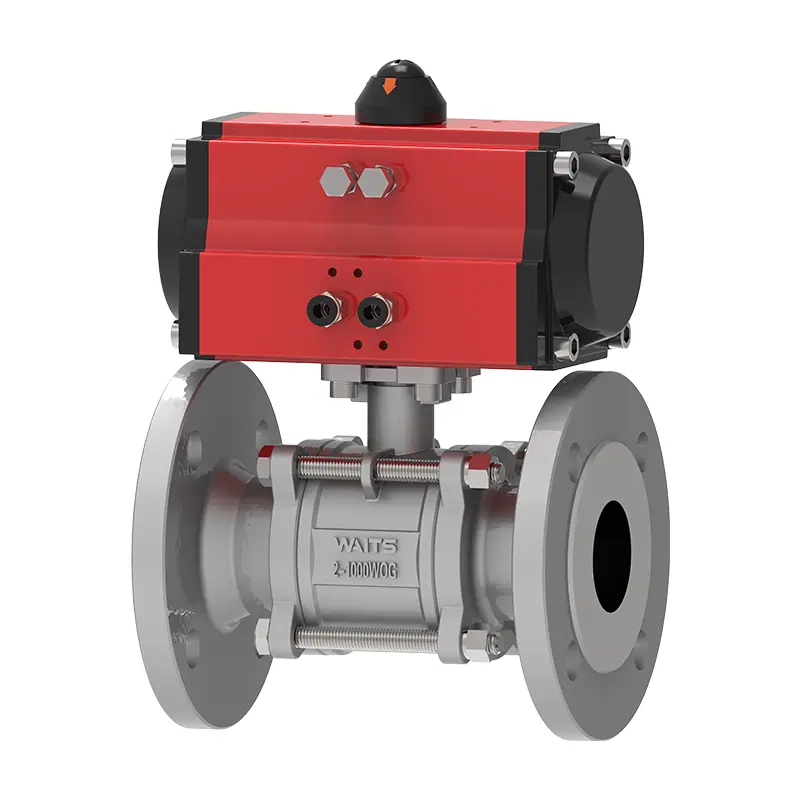

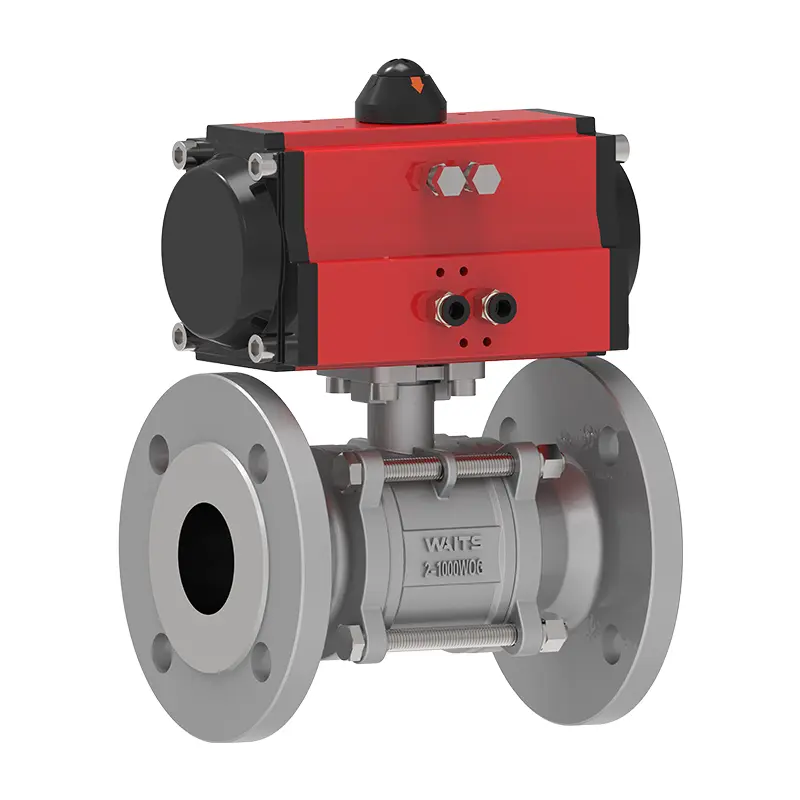

Drei-teiliges pneumatisches schwimmendes Ballventil (mit Klammer‌)

Waits Ventil dreiteilige pneumatische schwimmende Kugelventil (mit Klammer) ist ISO und API zertifiziert und hat strenge Druck-/Versiegelungstests unterzogen. Der pneumatische Stellantrieb verwendet ein internes, hart anodiertes und externes extrudiertes Aluminiumgehäuse mit epoxidbeschichteten Endkappen. Solche Materialien und Konstruktionen sind sehr korrosionsresistent. Ich glaube, wenn Sie auf andere einfache Ventile stoßen, werden Sie es bereuen, das Ventil von Waits Ventil nicht ausgewählt zu haben!

Anfrage absenden

Produktbeschreibung

Waits Ventil hochwertiges dreiteiliges pneumatisches schwimmendes Ballventil (mit Klammer) ist ein dreiteiliges Vollbohrungs-Ballventil mit pneumatischer Aktuator, das durch schwimmendes Balldesign die bidirektionale Versiegelung unter mittlerem Druck realisiert. Eine standardisierte hohe Plattform ist oben im Ventilstamm integriert, mit dem die pneumatischen Stellanträge für Rack- und Ritzel- oder Kolbenanträge direkt installiert werden können. Es wird in der Fluidkontrolle und zur Notausfall in Chemikalie, Energie und anderen Branchen häufig eingesetzt.

Der Ventilkörper und die inneren Komponenten des dreiteiligen pneumatischen schwimmenden Kugelventils (mit Klammer) bestehen aus 316 Edelstahl und das Dichtungsmaterial ist PTFE. Der Druckwert dieses Ventils beträgt CL150 ~ CL2500 PN10 ~ PN260 und die Temperaturbewertung ist -20 ° ~ 450 ℃. Das dreiteilige Design vereinfacht die Wartung für Sie, ohne die Endstücke aus der Pipeline zu entfernen und Ihnen Zeit, Mühe und Geld zu sparen. Es ist ein sehr gutes Ventil, Sie haben es verdient. Das Ventil ist mit einem doppelt wirkenden pneumatischen Aktuator ausgestattet und mit einem Montagebad, das dem ISO 5211 -Standard entspricht. Der Aktuator kann ohne Klammer oder Antriebskupplung installiert werden.

Implementierungsstandards-drei Stück Pneumatic Floating Ball Ventil （mit Klammer‌ ‌）
Designstandards	6d/Feuerfeuer 608, BS5351
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	RF, BW, SW, NPT, FNPT
Testen und Akzeptanz	Feuer 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	Feuer 6fa, Feuer 607
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175

Anwendungs-drei-teiliger pneumatisches schwimmendes Ballventil （mit Klammer‌ ‌）
Größe	NPS 1/2 "~ NPS 12" DN15 ~ DN300
Druckbereich	CL150 ~ CL2500 PN10 ~ PN260
Temperaturbereich	-20 ℃ ~ 450 ℃
Anwendungsbereich	Anwendung für verschiedene Medien wie Wasser, Dampf, Öl, Flüssiggas, Erdgas, Kohlegas, Salpetersäure, Essigsäure, oxidierende Medien, Harnstoff usw.
Antriebsmodus	Hydraulik-, pneumatischer, elektrischer, manueller und Wurmgetriebe.
Ventilkörper-/Ventilabdeckung	Schmiedelemente: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Versiegelungsfläche	Verstärktes PTFE, Para-Polyphenylen (RPTFE, PPL), Metall
Ventilstiel	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Stange	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen

Struktur und Kernmerkmale

1. Der Ventilkörper besteht aus einem linken Körper, einem rechten Körper und einem mittleren Körper, der durch Schrauben für einfache Demontage, Wartung und interne Komponentenersatz verbunden ist.

2.Die schwimmendes Balldesign verwendet den Mediendruck, um die Dichtflächen zu drücken und eine bidirektionale Versiegelung zu erreichen, die für häufige Öffnungs-/Schließvorgänge geeignet ist.

3. Eine standardisierte Hochplattform (Einhaltung von ISO 5211) ist oben im Ventilstamm integriert und unterstützt die direkte Installation von pneumatischen Aktuatoren (z. B. Rack-and-Pinion-, Kolbentypen).

4.Die Plattformdesign optimiert die Aktuatorinstallation, passt sich an pneumatische Köpfe mehrerer Marken an und senkt die Nachrüstkosten.

5. Der Ventilkörper besteht üblicherweise aus 304/316L -Edelstahl und bietet eine starke Korrosionsbeständigkeit für chemische, Wasserbehandlung und ähnliche Umgebungen.

6. Versenkungsflächen können als PTFE- oder Metall -Hartdichtungen ausgewählt werden.
