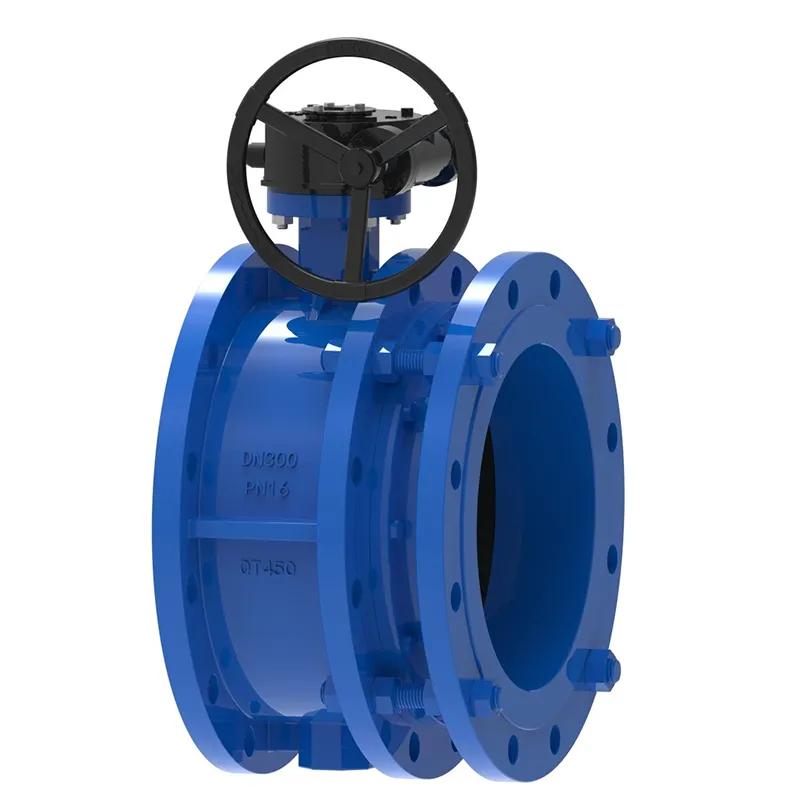

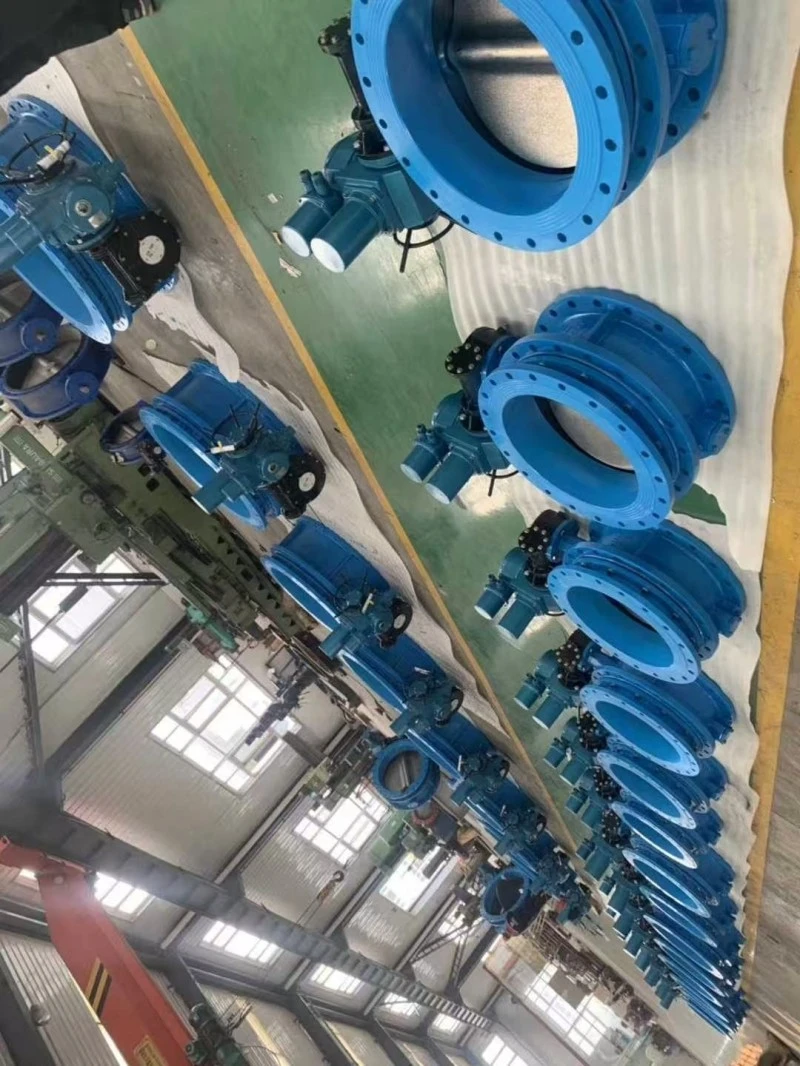

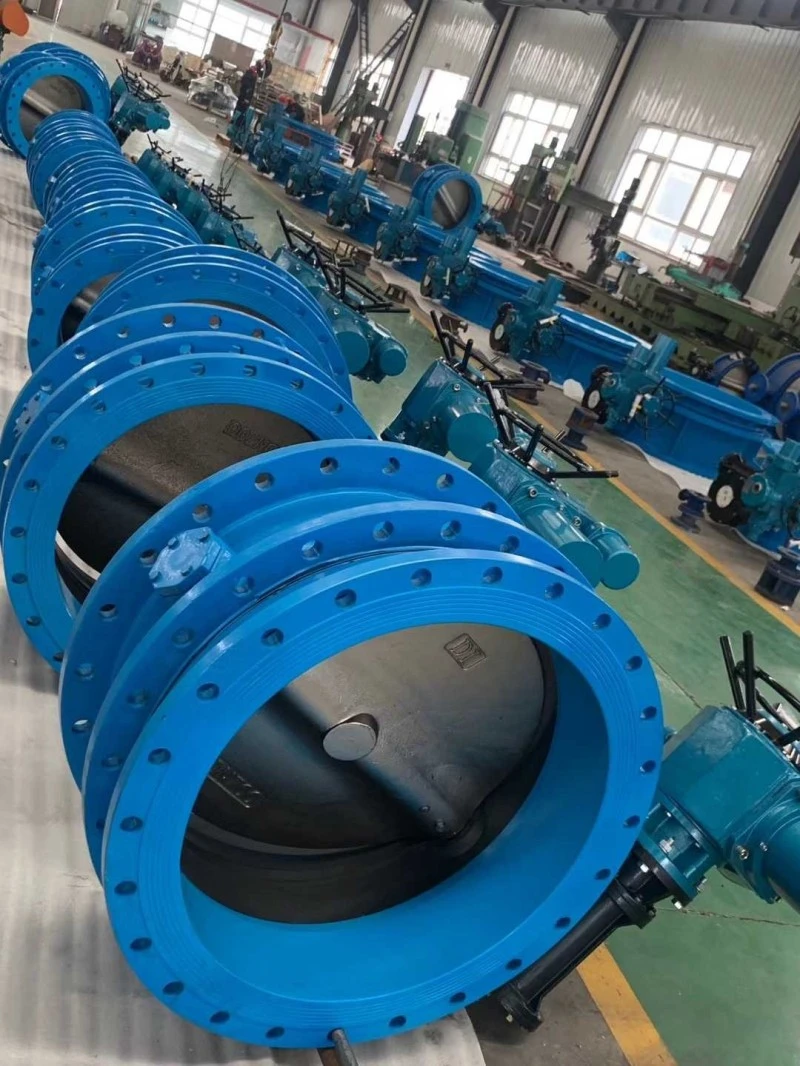

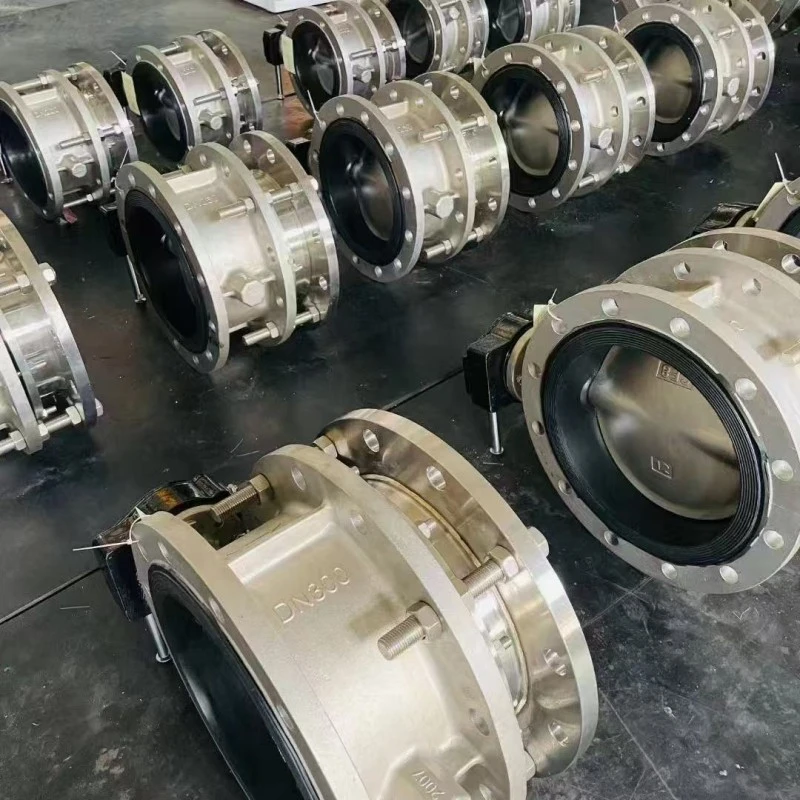

Konzentrisches Absperrklappenventil mit Kompensator

Die Drosselklappe der fortschrittlichen konzentrischen Teleskop-Absperrklappe wird in Durchmesserrichtung der Rohrleitung installiert. Im zylindrischen Kanal des Teleskop-Absperrklappenkörpers dreht sich die scheibenförmige Absperrklappe um die Achse, mit einem Drehwinkel zwischen 0° und 90°. Bei einer Drehung um 90° ist das Ventil vollständig geöffnet. Geeignet für Temperaturen ≤ 80 ℃, verwendet in Erdöl-, Chemie-, Lebensmittel-, Pharma-, Textil-, Papierherstellungs-, Energie-, Wasserversorgungs- und Entwässerungsleitungen sowie Gasleitungen zur Regulierung des Durchflusses, zum Abfangen von Medien und zum Ausgleich der thermischen Ausdehnung und Kontraktion von Rohrleitungen.

Vorteile:

Eine teleskopische konzentrische Absperrklappe (mit einer Struktur, die sich innerhalb eines bestimmten Längenbereichs ausdehnen lässt) erleichtert nicht nur die Demontage des Ventils, sondern reduziert auch die Belastung der Rohrleitung und schützt das Ventil. Gleichzeitig wird die Installationsmethode von Absperrklappen und Kompensatoren komprimiert, wodurch der Raum kompakter wird. Normalerweise erfordern diese Ventiltypen keine besondere Wartung und erfordern lediglich eine regelmäßige Überwachung der Expansions- und Kontraktionsteile auf Undichtigkeiten und Ablösung.

Die Installationsmethode der konzentrischen Teleskop-Absperrklappe bietet große Vorteile, da nur die Dehnungsfuge demontiert werden muss, was viel Wartungsraum spart und eine ventilfreie Wartung ermöglicht (Absperrklappen sind schwerer, Kompensatoren sind leichter und die Arbeitsintensität ist geringer).

Vorsichtsmaßnahmen bei der Installation:

1. Es ist strengstens verboten, Absperrklappen mit demontierten Expansionsflanschen auf der Baustelle der Rohrleitung zu demontieren. Es ist strengstens untersagt, die Teleskop-Absperrklappe vor Ort wiederholt zu verlängern oder zu verkürzen.

2. Die Rohre an beiden Enden des Expansionsventils müssen konzentrisch sein und die beiden Flanschflächen an den Rohren müssen parallel sein;

3. Die Flanschbefestigungsschrauben sollten symmetrisch angezogen werden und die Flanschbefestigungsschrauben nicht mit Gewalt auf einer Seite festgezogen werden;

4. Das Expansionsrohr wird hinter dem Ventil installiert;

5. Der Expansionsteil des Expansionsventils darf nicht an der Ecke oder am Ende der Rohrleitung installiert werden.

6. Die Expansionsflansch-Absperrklappe muss vor der Installation flach platziert werden und darf nicht nach Belieben angestoßen werden.

7. Die Baulänge der konzentrischen Teleskop-Absperrklappe ist die Mindestlänge im Werk und wird beim Einbau auf die Einbaulänge (d. h. Konstruktionslänge) gezogen;

Wenn die Länge zwischen den Rohrleitungen die Installationslänge der Expansionsklappe überschreitet, passen Sie bitte den Rohrleitungsabstand an und ziehen Sie nicht mit Gewalt am Expansionsventil, um eine Beschädigung zu vermeiden.

9. Die Absperrklappe der konzentrischen Teleskop-Absperrklappe kann in jeder Position eingebaut werden. Bei Verwendung zur Temperaturkompensation sollten nach Abschluss der Rohrleitungsinstallation an beiden Enden entlang der Rohrleitungsachse Halterungen angebracht werden, um ein Herausziehen des Expansionsventil-Expansionsrohrs zu verhindern. Die Stützkraft der Halterung wird nach der folgenden Formel berechnet und es ist strengstens verboten, die Halterung während des Betriebs zu entfernen;

So wählen Sie:

Die Bauform der teleskopischen konzentrischen Absperrklappe ist in zwei Typen unterteilt: konzentrische teleskopische Absperrklappe und exzentrische teleskopische Absperrklappe. Entsprechend den unterschiedlichen Betätigungsmechanismen kann es in schneckengetriebene Teleskop-Absperrklappen, pneumatische Teleskop-Absperrklappen und elektrische Teleskop-Absperrklappen unterteilt werden.

Entsprechend den unterschiedlichen Dichtungsmaterialien wird es in weich abgedichtete Teleskop-Absperrklappen und hart abgedichtete Metall-Teleskop-Absperrklappen unterteilt.

Teleskopische konzentrierte Absperrklappen werden typischerweise für Reinwasserleitungen mit Temperaturen von T>80 °C verwendet und die Rohrleitungen sind nicht korrosiv. Hart abgedichtete Teleskop-Absperrklappen werden üblicherweise in Dampfwärmeübertragungsleitungen mit Temperaturen T>425 °C verwendet. Daher ist es bei der Auswahl einer Teleskop-Absperrklappe notwendig, das Medium, die Temperatur, den Druck usw. zu klären, um die richtige Wahl zu treffen.
