Getriebeflansch-Absperrklappe

Waits Valve ist ein bekannter Ventillieferant in China und eine der Getriebeflansch-Absperrklappen besteht aus einem mit Epoxidharz beschichteten Ventilkörper aus Sphäroguss, der nach einer speziellen Behandlung eine hohe Festigkeit und Korrosionsbeständigkeit aufweist. Das Standardmaterial für die Ventilscheibe ist Sphäroguss, je nach Ihren Anforderungen können auch Aluminiumbronze- oder Edelstahlmaterialien bereitgestellt werden. Gerne können wir Ihre Bedürfnisse mit uns besprechen.

Anfrage absenden

Produktbeschreibung

Die hochwertige Absperrklappe mit Getriebeflansch von Waits Valve erfüllt den AS4087 PN16-Standard (im Grunde dasselbe wie Tabelle D). Ausgestattet mit abschließbarem Hebel und Schlitzplatte oder IP67-Getriebe, mit Edelstahlwelle und optischer Anzeige. Der EPDM-Ventilsitz und die Ventilscheibe befinden sich auf der Keilwelle (nicht fixiert, wodurch mögliche Fehlerstellen ausgeschlossen werden). Dieses Produkt hat eine internationale Zertifizierung erhalten.

Besonderheit

Die Absperrklappe mit Getriebeflansch eignet sich für die Wasser- und Abwasseraufbereitung sowie für allgemeine industrielle Anwendungen

Dünner und kompakter Absperrklappenkörper, einfach in engen Bereichen zu installieren

Der Ventilkörper ist gegossen mit vorstehenden Ohren und metrischem Gewinde

Am Ende der Rohrleitung kann eine Lug-Absperrklappe eingebaut werden

Am Ventilauslassende müssen keine Flansche installiert werden

Drehen Sie das Handrad im Uhrzeigersinn, um die Getriebeflansch-Absperrklappe zu öffnen

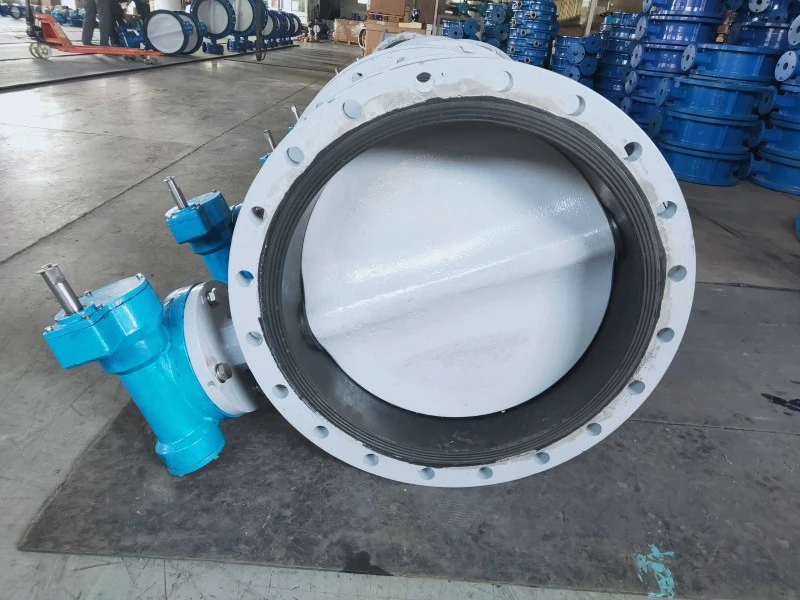

Gear Flange Butterfly Valve

Detail

Der Betätigungsflansch entspricht der Norm ISO 5211. Die Getriebeflansch-Absperrklappe ist für den Einsatz in Verbindung mit manuellen, pneumatischen oder elektrischen Antrieben konzipiert.

Der Gummiventilsitz verfügt über Anti-Kollaps-, Anti-Spannungs- und Anti-Sprühfunktionen.

Der präzisionsgefertigte Ventilteller gewährleistet ein niedriges Betätigungsdrehmoment und eine effektive Abdichtung bis zu 200 psi. Durch den strömungstechnisch ausgelegten Ventilteller können hohe Durchflussraten erreicht werden.

Das integrierte Ventilschaftdesign erleichtert die Verwendung und sorgt für eine präzise Positionierung des Ventiltellers.

Das Ventil ist mit Epoxidharz beschichtet und wir haben es mit einem Schmiernippel vom Typ „Kraftstoffdüse“ ausgestattet, um den Hals und das Getriebe (falls zutreffend) leicht zu schmieren.

Die Getriebeflansch-Absperrklappe eignet sich für Flansche von Klemmabsperrklappen mit Getriebeantrieb:

Gleitflansch aus Stahl der ANSI-Klasse 150: Entspricht den Schraubentypspezifikationen AWWA C207-13 und ANSI Nr. 150. Spezifische Stahlsorten für strukturelle oder kritische Anwendungen können auf Anfrage bereitgestellt werden.

Gleitflansch aus Edelstahl der ANSI-Klasse 150: Erhältlich in den ATSM-Qualitäten 304L und 316L. Dieser Gleitflansch entspricht der Bohrtypspezifikation ANSI Nr. 150.

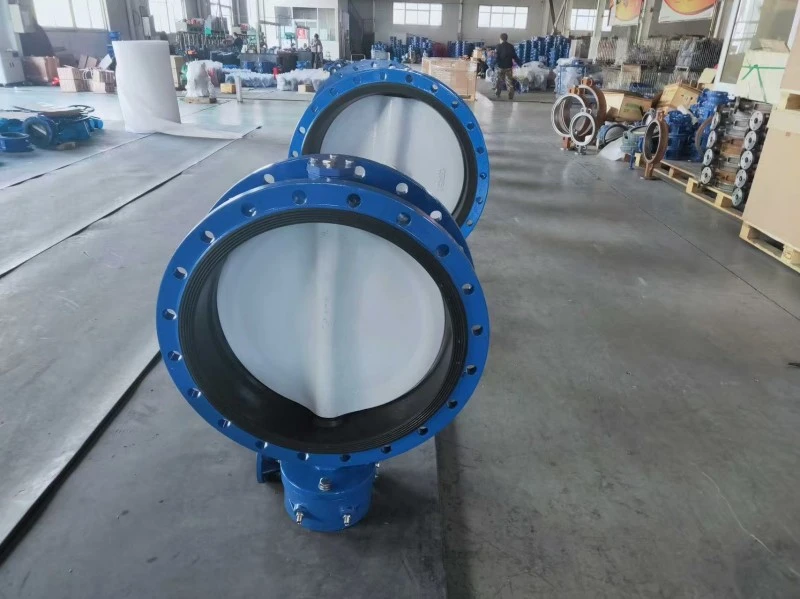

Gear Flange Butterfly Valve

Funktion:

Die Getriebeflansch-Absperrklappe mit einer konzentrischen Struktur als Kern wird häufig im Gerätebau für Flüssigkeitskontrollwege wie Klimaanlagen, Wasserversorgungs- und Entwässerungsleitungen sowie HVAC-Zirkulationssysteme eingesetzt.

Der Turbobetrieb erreicht eine präzise Einstellung und Stabilität durch manuelle Drehung; Pneumatisch angetrieben durch Gasquelle, mit schneller Reaktion; Der elektrische Typ verwendet einen Steuermotor, um ferngesteuerte und automatisierte Vorgänge zu unterstützen.

Die Absperrklappe mit Getriebeflansch verfügt über eine vernünftige Struktur und eine einfache Installation, wodurch der Medienfluss effektiv unterbrochen oder reguliert werden kann. Es kann die sicheren Betriebsanforderungen verschiedener Rohrleitungen in Gebäuden erfüllen

Größe: Doppelklemm-Absperrklappe mit Zahnradantrieb

Sofern nicht anders angegeben, sind alle Maße in Zoll angegeben.

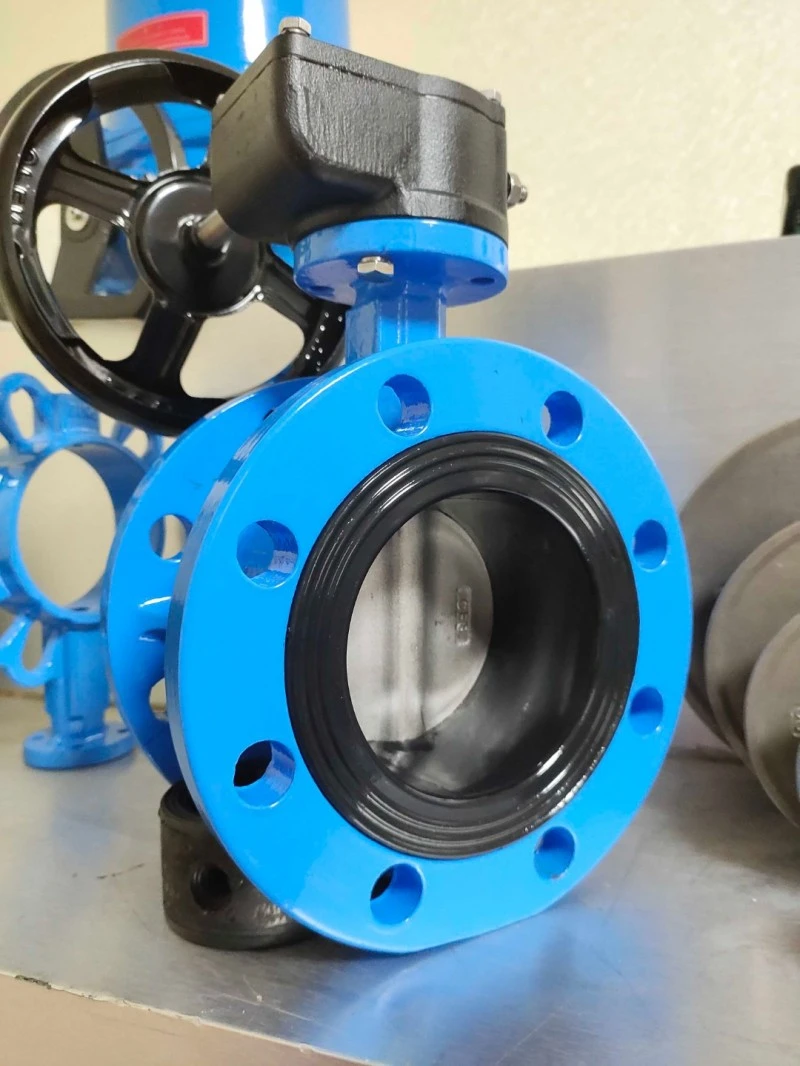

Gear Flange Butterfly Valve
