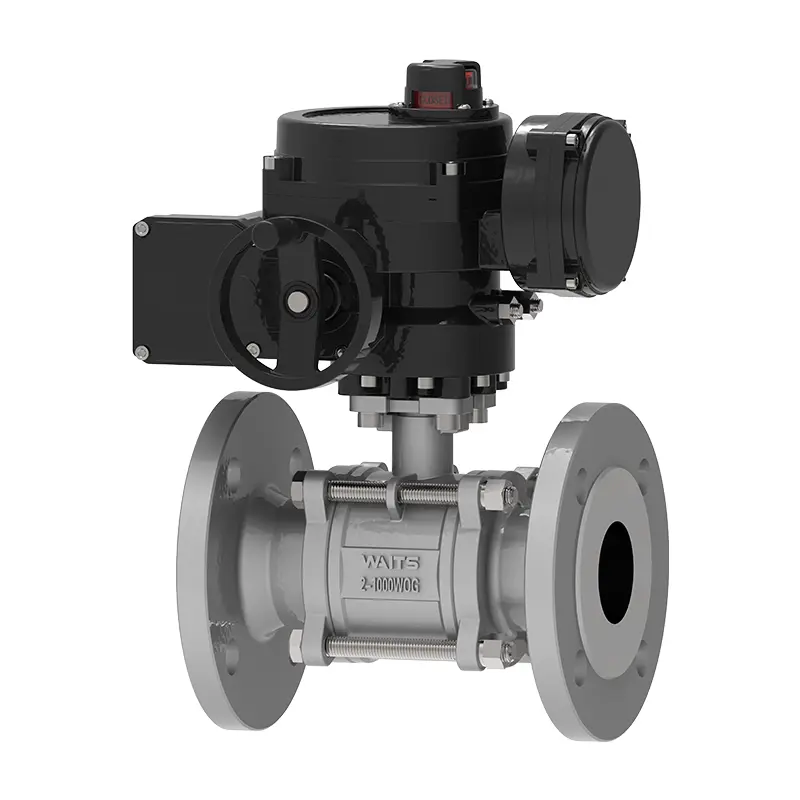

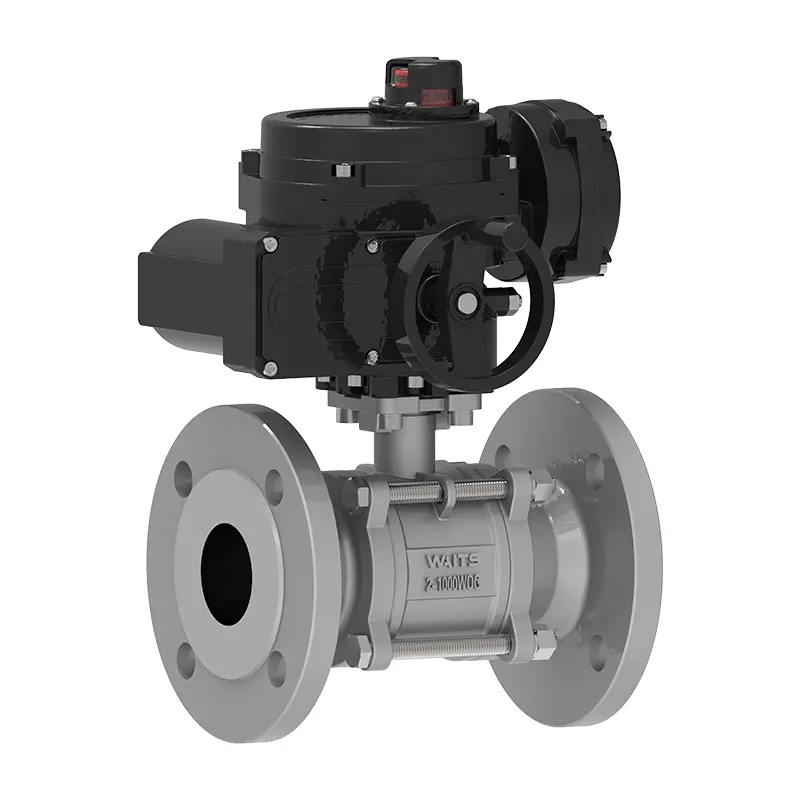

Elektrisches dreiteiliges flanschfeueres Ballventil

Waits Ventil Elektrisches dreiteiliges, flanierendes schwimmendes Kugelventil ist langlebig, intelligent gesteuert und erreicht eine effiziente Durchflussautomatisierung. Das Waitsventil kann von der technischen Beratung und der Planung von Vorverkaufsberatung und Lösung zur Installation, Inbetriebnahme, Wartung und Reparatur von After-Sales auch zweiteilige Ballventile mit Montageklammern entwerfen, um Automatisierungsanwendungen zu erleichtern. Waits Valve hat ein komplettes Full-Cycle-Service-System eingerichtet.

Anfrage absenden

Produktbeschreibung

Der Ventilkörper des Wait-Ventils Elektrisch dreiteils flanschendem schwimmendes Kugelventil ist in drei Teile unterteilt und nimmt das Standarddesign für elektrische Kugelventile an. Der Größenbereich beträgt NPS 2 "~ NPS 4" DN50 ~ DN100 und der WOG -Arbeitsdruck ist CL150 ~ CL2500 PN10 ~ PN260. Wir bieten eine breite Palette von dreiteiligen Kugelventilen mit verschiedenen Endverbindungen, einschließlich Gewindeenden, But-Schweißenden, Sockelschweißenden und Tri-Clamp-Verbindungen.

Die einzigartige Struktur des Waitsventils macht die Demontage und Wartung bequemer: Der Ball- und Ventilsitz kann inspiziert und ersetzt werden, ohne die Pipeline zu zerlegen, was die Schwierigkeit und die Wartungskosten erheblich verringert. In Bezug auf die Dichtungsleistung bietet die dreiteilige Struktur eine gleichmäßigere Druckverteilung und hat einen Versiegelungseffekt, während der elektrische Antriebsmodus die automatische Steuerung realisiert. Dieses Ventil wird häufig in industriellen Pipeline -Szenarien mit hoher Ventilwartungsfrequenz und strengen Versiegelungsanforderungen verwendet.

Implementierungsstandards-Elektrische dreiteilige geflanschte Schwimmkugelventil
Designstandards	6d/Feuerfeuer 608, BS5351
Flanschstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Verbindungsmethoden	Rf
Testen und Akzeptanz	Feuer 598, EN12266
Strukturlänge	API6D/ASME B16.10/EN558
Druck- und Temperaturwerte	ASME B16.34
Feuerfesten Test	Feuer 6fa, Feuer 607
Niedrige Leckagestandards	ISO 15848-1, API 622
Antikorrosionsdesign	NACE MR 0175

Anwendungselektrische dreiteilige flanierende schwimmende Kugelventil
Größe	NPS 2 "~ NPS 4" DN50 ~ DN100
Druckbereich	CL150 ~ CL2500 PN10 ~ PN260
Temperaturbereich	-20 ℃ ~ 400 ℃
Anwendungsbereich	Anwendung für verschiedene Medien wie Wasser, Dampf, Öl, Flüssiggas, Erdgas, Kohlegas, Salpetersäure, Essigsäure, oxidierende Medien, Harnstoff usw.
Antriebsmodus	Hydraulik-, pneumatischer, elektrischer, manueller und Wurmgetriebe.
Ventilkörper-/Ventilabdeckung	Schmiedelemente: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Versiegelungsfläche	Verstärktes PTFE, Para-Polyphenylen (RPTFE, PPL), Metall
Ventilstiel	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Stange	Asbestgraphit, flexibler Graphit, Polytetrafluorethylen, Legierung auf Eisenbasis

Kernstruktur und Arbeitsprinzip

1.Der Ventilkörper besteht aus linken, rechts und mittleren Abschnitten, die durch Schrauben verbunden sind, wodurch eine schnelle Demontage für Wartung und interne Komponentenersatz ermöglicht wird.

2. Der Ball wechselt unter Mediendruck in Richtung der Auslassdichtungsfläche und erreicht eine bidirektionale Versiegelung, die für häufige Betriebszyklen geeignet ist.

3. Integrieren Sie einen elektrischen Aktuator mit Vierteldrehung, der 0–90 ° Rotationskontrolle für die Durchflussregelung oder Ein/Aus-Funktionen unterstützt, die direkt mit industriellen Steuerungssystemen kompatibel sind.
