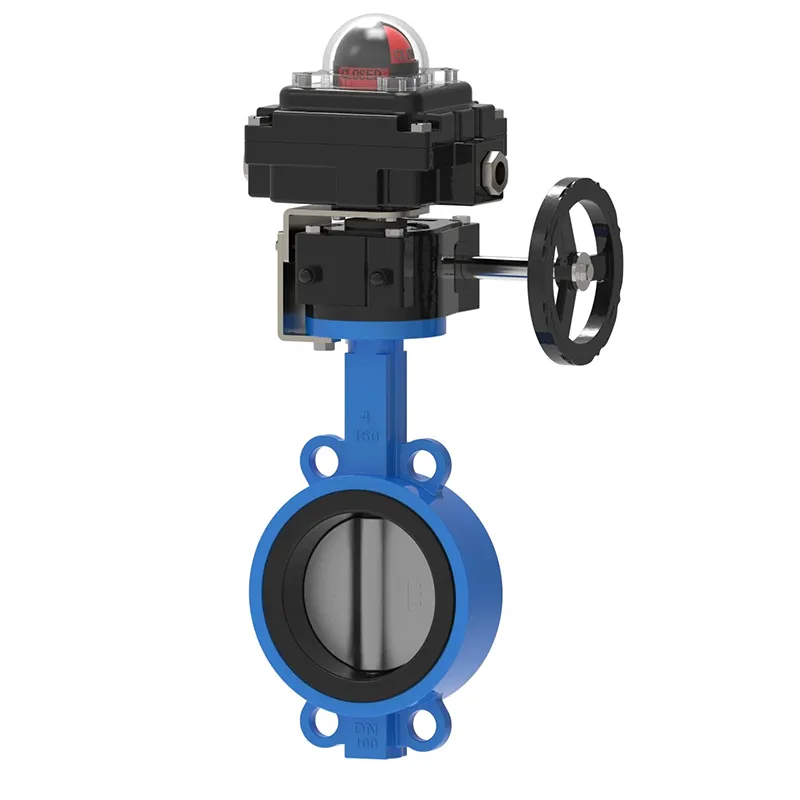

Absperrklappe mit Endschalter

Da Fabriken und ihre Prozesse immer komplexer werden und immer mehr auf Systemrückmeldungen in Echtzeit angewiesen sind, fordern viele Kunden zunehmend elektrische Rückmeldungen sowohl für manuelle als auch für automatische Ventile. Da jedes Ventil anders ist, bietet Waits bei der Ventilmodifikation „Butterfly Valve with Limit Switch“ maßgeschneiderte Dienstleistungen auf der Grundlage von Beispielventilen und erforderlichen Schaltkästen an.

Vorteil

Kostengünstiges Produkt zur Ventilstellungsanzeige

Schmelzklebstoff-Backpulver-Beschichtungsschale

Mechanischer 2-Kanal-SPDT-Schalter (Single Pole Double Throw), Nennstrom 16 Ampere

Sie können den Ein-/Aus-Status durch eine gut sichtbare kugelförmige Kontrollleuchte anzeigen

Die Kamera lässt sich leicht einstellen und die Kalibrierung vor Ort ist einfach. Kein Werkzeug erforderlich.

Zwei 1/2-Zoll-NPT-Kabelanschlüsse

Das Absperrventil mit Endschalter ist ein manueller Endschalter, der für Kugelhähne und Absperrklappen bis zu 8 Zoll geeignet ist. Das Ventil entspricht der Norm ISO5211, erfüllt die NEMA 4X-Einstufung und ist mit einer eingebauten Verriegelungsvorrichtung ausgestattet. Standard-SPDT 10 Ampere bei 120 VAC Endschalter.

Ein Endschalter ist ein elektromechanisches Gerät, das einen Aktuator mechanisch mit einem elektrischen Schalter verbindet. Ein Endschalter ist ein Steuergerät, das durch die Bewegung eines Objekts angetrieben wird. Kurz gesagt: Endschalter können die Bewegung anderer Objekte überwachen.

Mechanische Endschalter zeichnen sich durch eine hohe Genauigkeit und Wiederholgenauigkeit aus. Kontaktsensoren werden zur Erkennung der Anwesenheit und Position von Objekten in Industriebetrieben eingesetzt.

Die Arten von Endschaltern werden normalerweise in vier Kategorien unterteilt: Whisker-Typ, Rollentyp, Hebeltyp und Stößeltyp. Sie sind als Schließer, Schließer oder beides konfiguriert. In einigen Anwendungen wurden Endschalter durch Näherungssensoren ersetzt.

Wenn ein Gegenstand mit dem Endschalterhebel (oder Stößel) in Kontakt kommt, bewegt sich der Hebel um eine vorgegebene Strecke, bis der Kontakt aktiviert wird. Unter „Überlauf“ versteht man die Bewegung des Hebels über die vorgegebene Wegstrecke hinaus. Hauptpunkte.

Spezifikation des Endschalters

Da die Absperrklappe mit Endschalter für bestimmte Anwendungen konzipiert ist, muss jeder Endschalter entsprechend der Anwendung kalibriert werden. Bitte überprüfen Sie die folgenden Parameter, um die Kompatibilität des Endschalters mit Ihrer Zielanwendung zu beurteilen.

Gehäuse: Aluminiumdruckguss: O-Ring-Dichtung

Optionale Strukturen aus Edelstahl 304 und 316

Beschichtung: Polyester-Pulverbeschichtung (Stunden)

O-Ring: Nitrilkautschuk (Standard) -25 ℃ -85 ℃ (Stunde)

Umgebungstyp: 4, 4X, IP67

Explosionsschutzklasse: Klasse 1, Zone 1, Ex d IIC T6 Gb

Regionale Klassifizierung: Nema 4, Nema 7

Verschluss: Edelstahl

Achse: Namur-Edelstahl

Zwei halbe Zoll NPT-Gewinde

Klemmenblockkontakte: 8

Arbeitsspannung: 120 VAC, 12 VDC, 24 VDC

Montagewinkel: MB – 3,4:30 x 80, 130 H: 20, 30 (Edelstahl)

Temperaturbereich: -20 ℃ -85 ℃

Sensoren: mechanischer CROUZET-Schalter (Standard), Näherungsschalter (optional)

Modell: IP-67 (N4), ALS-500M (explosionsgeschützt)
